Produkcja urządzeń petrochemicznych Wiertarka z automatyczną wymianą narzędzi CNC Przemysł stoczniowy

Maszyna do wiercenia z automatyczną wymianą narzędzi CNC do produkcji sprzętu petrochemicznego, przemysł stoczniowy

Wprowadzenie produktu:

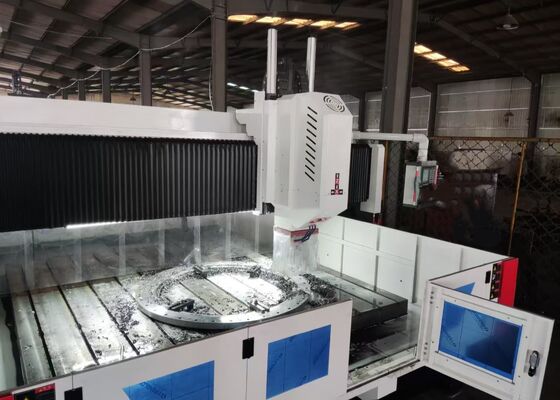

Niniejsza maszyna to mobilna, szybka wiertarko-frezarka CNC typu bramowego, przeznaczona głównie do wiercenia, gwintowania i frezowania elementów takich jak płyty stalowe, kołnierze, wymienniki ciepła, płyty rurowe i pierścienie obrotowe. Obsługuje wiertła węglikowe do szybkiego wiercenia z chłodzeniem wewnętrznym. Maszyna jest wyposażona w system CNC KND lub inny system sterowania magistralą, co ułatwia obsługę i umożliwia automatyzację. Jest idealna do osiągania wysokiej precyzji, wszechstronności i wydajnej produkcji małych i średnich partii z możliwością wielowariantowości.

Konfiguracja produktu:

Cechy produktu

1. Maszyna składa się głównie z łóżyska, stołu roboczego, ruchomej bramy, pionowej głowicy wrzeciona typu ramowego, układu hydraulicznego, układu pneumatycznego, układu chłodzenia, scentralizowanego układu smarowania, układu sterowania elektrycznego i automatycznego systemu usuwania wiórów.

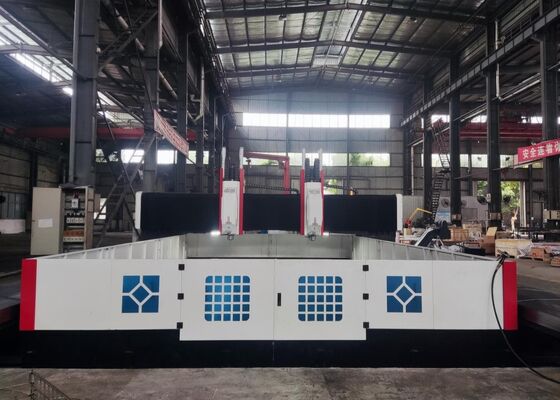

2. W tej serii maszyn stół roboczy i brama są oddzielne, a brama porusza się po dwóch prowadnicach. Taka konstrukcja znacznie poprawia stabilność i precyzję obróbki, oferując jednocześnie dużą nośność.

3. Stół roboczy wykonany jest z wysokiej jakości żeliwa szarego.

Łóżysko i stół roboczy maszyny wykonane są z wysokiej klasy żeliwa szarego (HT300), odprężonego poprzez dwukrotne wyżarzanie. Aby zminimalizować rezonans generowany podczas procesu wiercenia i przedłużyć żywotność wiertła węglikowego, łóżysko i stół roboczy są zaprojektowane jako niezależne elementy.

1. Automatyczny system usuwania wiórów i chłodzenia obiegowego minimalizuje przestoje produkcyjne i zmniejsza intensywność pracy. Operator musi jedynie załadować i rozładować obrabiany przedmiot oraz wymienić wiertła.

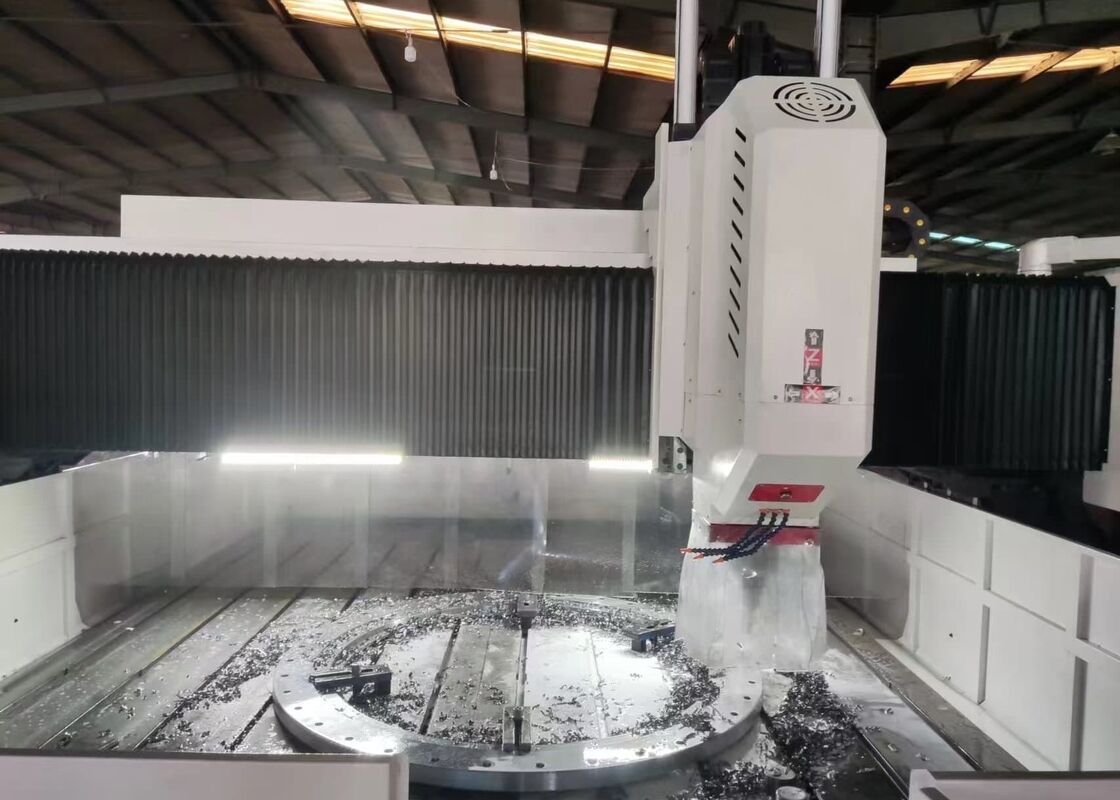

2. Maszyna jest wyposażona we wrzeciono BT50 produkcji tajwańskiej, z chłodzeniem wewnętrznym i wysoką precyzją. Jest kompatybilna z wiertłami węglikowymi. Ponadto maszyna wykorzystuje pneumatyczny cylinder do wymiany narzędzi, co ułatwia wymianę narzędzi. Silnik wrzeciona głównego o dużej mocy jest napędzany synchronicznym paskiem serwo, co pozwala na obsługę szerokiego zakresu prędkości obrotowych.

3. Ta wiertarka CNC została zaprojektowana w oparciu o specyficzne cechy i wymagania dotyczące precyzji obrabianego przedmiotu. Jej kompaktowa konstrukcja i elastyczność zapewniają optymalną wydajność, skutecznie zaspokajając potrzeby obróbki. Niezależnie od tego, czy otwory są rozmieszczone w układzie okręgowym, czy liniowym, maszyna zapewnia szybkie i precyzyjne wyniki. W związku z tym stanowi bardzo opłacalne rozwiązanie.

Gantry CNC plate cutting machine to solidne rozwiązanie przemysłowe, starannie zaprojektowane do precyzyjnej obróbki elementów płytowych i części konstrukcyjnych. Urządzenie to jest specjalnie dostosowane do obróbki detali takich jak kołnierze, tarcze, pierścienie i płyty płaskie, pod warunkiem, że grubość materiału mieści się w określonej efektywnej zdolności obróbczej maszyny.

W zakładach produkcji konstrukcji stalowych, ta wiertarka płytowa wykonuje precyzyjne operacje wiercenia i frezowania na płytach konstrukcyjnych i elementach łączących, stanowiąc niezawodną podstawę dla solidnego montażu konstrukcji stalowych. W sektorze energetyki wiatrowej, zapewnia precyzyjną obróbkę wież i kołnierzy turbin wiatrowych – kluczowe procesy, które gwarantują, że te komponenty mogą wytrzymać trudne warunki środowiskowe, w tym ekstremalne wiatry i wahania temperatury. W projektach budowy mostów, urządzenie obrabia belki mostowe i podpory, zapewniając tworzenie stabilnych i trwałych połączeń zdolnych do wytrzymania obciążeń dynamicznych przez cały wydłużony okres eksploatacji mostu.
