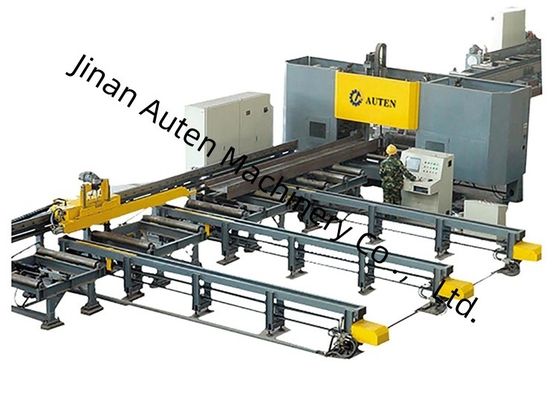

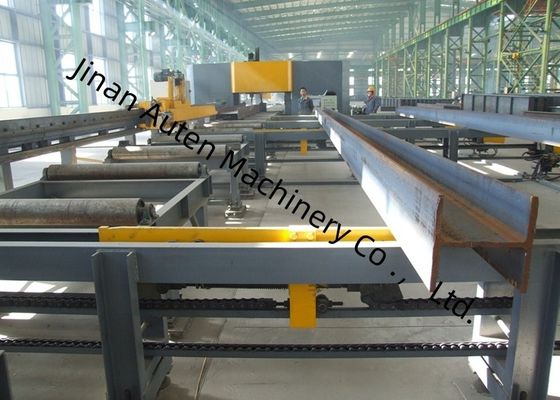

BT40 Maszyna do wiertniania wiązki CNC z trzema wrotami, oznakowanie i strzyżenie Długość wiązki 2000 ‰ 13000 mm
Stosowanie narzędzi maszynowych:
To narzędzie maszynowe wykorzystywane jest głównie do wiercenia, wyciągania i oznakowania stali H, stali kanałowej i innej stali.Każda twarz ma jeden wrot., a odpowiedni magazyn narzędzi w rzędzie może pomieścić do 4 specyfikacji wiertarków.
Ma charakterystykę wysokiej wydajności obróbki, wysokiej precyzji, łatwej obsługi i szerokiej zastosowalności.wieże i sieci.
Struktura i konfiguracja narzędziowych:
To narzędzie maszynowe składa się głównie z wiertarki, wózka do podawania, kanału do podawania, kanału rozładowania, układu chłodzenia, układu hydraulicznego, układu pneumatycznego, układu smarowego, systemu elektrycznego,Stroj narzędziowy przyjmuje stałe łóżko i ruchomą strukturę obróbki.
Maszyny wiertnicze
Maszyna wiertnicza składa się głównie z podstawy, łóżka, ruchomego suwaka, skrzynki wrotów, urządzenia do tłoczenia górnego, urządzenia do zaciskania bocznego i magazynu narzędziowego.
Narzędzie maszynowe posiada trzy skrzynki węglowe, a mianowicie stałą stronę, ruchomą stronę i górną skrzynkę węglową jednostki, które są stosowane odpowiednio do wiercenia w kierunku poziomym i pionowym.Każda skrzynka wrotów może być obsługiwana niezależnie i może zakończyć operację wiercenia w tym samym czasie, co znacznie poprawia wydajność produkcji. Każde pudełko z wrotami posiada zestaw szybkich wrotów mechanicznych BT40,a odpowiedni magazyn narzędzi w rzędzie może być zainstalowany z maksymalnie 4 średnicami wiertników (gdy narzędzie nie znajduje się na wrzecie), a 4 różne średnice otworów mogą być automatycznie przetwarzane, gdy przedmiot jest zaciskany raz.Praca do przodu i szybki powrót do tyłu może być osiągnięta poprzez kontrolę programu; silnik węglowy jest napędzany przez serwomotor węglowy, a prędkość jest ustawiana bez kroków z szerokim zakresem regulacji prędkości.
Trzy układy skrzynki węglowej są zawieszone po stronie łóżka, a każda jednostka skrzynki węglowej jest napędzana przez dwa zestawy serwomotorów w celu osiągnięcia ruchu poziomego i pionowego skrzynki węglowej,o pojemności nieprzekraczającej 10 W. To urządzenie przyciska przedmiot do pracy w dwóch kierunkach podczas procesu wiercenia.Cylinder hydrauliczny napędza mechanizm tłoczenia nad przedmiotem do pracy, aby nacisnąć przedmiot do horyzontalnego rolka wsparcia, a cylinder hydrauliczny napędza mechanizm tłoczenia po boku, aby nacisnąć przedmiot z boku.
Specyfikacje:
| Parametry wiązki H |
Maksymalny rozmiar Szerokość x Wysokość |
500 × 500 mm |
| Min. Rozmiar Szerokość x Wysokość |
100 × 100 mm |
| Długość wiązki |
2000 ∼ 13000 mm |
| |
Stalo kanałowe |
10# ¢ 40# |
| Główny wrot |
/Qty. |
3 |
| Model |
BT1pozycja |
| Moc silnika |
11 kW |
| Prędkość spindala |
100 ‰ 3000 obrotów/min |
| Średnica otworu |
φ5??φ30 mm |
| Oś CNC |
Moc serwomotora osi X |
Około 4,5 kW |
| Siła serwomotora poziomej osi pozycjonowania wiercenia |
Około 1,5 kW |
| Siła serwomotora pionowej osi pozycjonowania wiertniczej |
Około 3 kW |
| Serwo silnik do wiertniczego napędu |
Około 2 kW |
| Czasopismo narzędziowe |
/Qty. |
3 |
| Rodzaj |
Styl wiersza |
| Pojemność magazynu narzędziowego |
4 x 3 |
| Dokładność przetwarzania |
Odchylenie odległości do otworu |
Dwie dziury w promieniu 1 metra. |
± 0.5 |
| Dopuszczalna wartość odchylenia zwiększa się o ±0,2 mm za każdy dodatkowy metr odległości otworu, a maksymalna nie przekracza ±2 mm. |
| Odchylenia końcowe |
±1,0 mm |
