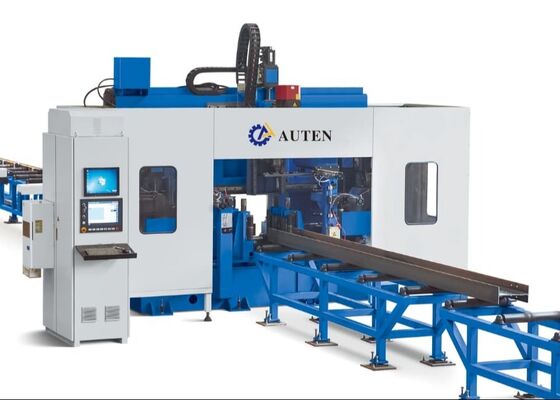

Maszyna do wiercenia wiązki CNC BT40 Węgle średnica otworu 40 mm do zastosowań w konstrukcjach stalowych

Maszyna do wiercenia wiązki CNC BT40 Węgle średnica otworu 40 mm do zastosowań w konstrukcjach stalowych

Zastosowanie:

To centrum obróbcze jest specjalnie zaprojektowane do wiercenia na wiązki H. Wyposażone w trzy szybkie, precyzyjne wrotki wiertnicze,wykonuje procesy wiercenia na obrabiarkę z wyjątkową wydajnościąDzięki wyższej dokładności obróbki i przyjaznym dla użytkownika możliwościom operacyjnym, urządzenie to stanowi kluczowe rozwiązanie o wysokiej wydajności w branży konstrukcji stalowych.Jest szeroko stosowany w kluczowych sektorach, w tym inżynierii budowlanej., infrastruktury mostów, produkcji masztów wież i projektów struktury sieci.

Specyfikacje:

Cechy produktu

1To narzędzie maszynowe do wiercenia i cięcia wiązki 3D H składa się głównie z głównego ciała maszyny, systemu podawania CNC, przenośnika materiału, systemu elektrycznego, systemu hydraulicznego, systemu chłodzenia,system smarowaniaZastosowanie stałej struktury łóżka i ruchomego układu części roboczej, narzędzie maszynowe jest bardzo odpowiednie do obróbki wielkoskalowych wiązek H.Umożliwia ciągłą produkcję i charakteryzuje się wysokim stopniem automatyzacji.

2. Korpus maszyny wiertniczej składa się z łóżka, zespołów tabeli przesuwanej CNC, urządzeń wspierających, urządzeń prasowania górnego, urządzeń prasowania bocznego i urządzeń wykrywających.Składniki stołu przesuwnego CNC obejmują stałą stronę, ruchomą stronę i górny stolik przesuwny CNC. Specjalnie zaprojektowane do wierceń wiązki H, zespoły stołów przesuwnych składają się z płyty przesuwnej, podstawy stołu przesuwnego,Głowica wrzutowa, szybki wrot mechaniczny, cylinder narzędzia, silnik o zmiennej częstotliwości, silnik serwo, przewodniki liniowe i śruby ołowiowe.

3System zasilający CNC składa się z uchwytów, biegów, stojaków, serwomotorów, reduktorów i manipulatorów.umożliwiając w ten sposób podanie wiązki H i precyzyjne ustawienie obrabiarków.

4. Przenośnik materiałowy jest podzielony na przenośnik wprowadzający i przenośnik wyprowadzający. Przenośnik wprowadzający składa się z uchwytów przenośników, rolków wspierających i urządzeń popychających w bok,specjalnie zaprojektowane do przewozu stali profilowanej, osiągnąć pozycjonowanie szczątków w kierunku Y i współpracować z urządzeniem do podawania CNC w celu zakończenia procesu podawania materiału.Przekaźnik odsyłający składa się z materialnych uchwytów kanałowych i rolek wspierających, i jest specjalnie stosowany do transportu gotowych części roboczych.

5System chłodzenia wykorzystuje metody chłodzenia wewnętrznego i zewnętrznego, wykorzystując mgłę naftową do chłodzenia otworu.zrównoważony rozwój środowiska, i zminimalizowane zużycie wiertarki.

6System hydrauliczny jest odpowiedzialny za dostarczanie energii do górnego urządzenia tłoczenia, urządzenia tłoczenia bocznego, cylindru narzędzia i innych odpowiednich komponentów.

7System pneumatyczny jest zaprojektowany w taki sposób, aby dostarczać energię do manipulatorów, cylindrów badawczych i równoważnego sprzętu.

8System smarowania wykorzystuje połączenie scentralizowanego smaru i ręcznego smaru.Centralne smarowanie stosuje się głównie do czasowego i ilościowego smarowania głównych przewodników liniowych i śrub ołowianych.

9System sterowania narzędziem składa się z komputera hosta, PLC i innych powiązanych komponentów.Programy przetwarzania tworzone są poprzez wprowadzanie rysunków CAD lub parametrów przetwarzania za pośrednictwem interfejsu USB lub klawiaturyTe programy przetwarzania mogą być przechowywane, odzyskiwane, wyświetlane i przesyłane w dowolnym momencie zgodnie z numerami części.Narzędzie maszynowe jest nie tylko w stanie zrealizować ręczną regulację i kontrolę poszczególnych parametrów obróbki, ale także w stanie osiągnąć w pełni zautomatyzowane sterowanie całym przepływem pracy obróbki.

W trakcie sesji demonstracji prób, wiązka CNC i wiercenie arkusza, oznakowanie, and shearing machine can adequately showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—and channel steel samples of diverse dimensionsPróbki przedstawione w tych demonstracjach wyraźnie ilustrują zdolność urządzenia do dokonania precyzyjnego ustawiania otworów, gładkich nitek i wyraźnych wzorów oznakowania.w ten sposób w pełni odzwierciedlając jego wysoką precyzję i niezawodność w praktycznych scenariuszach zastosowań.

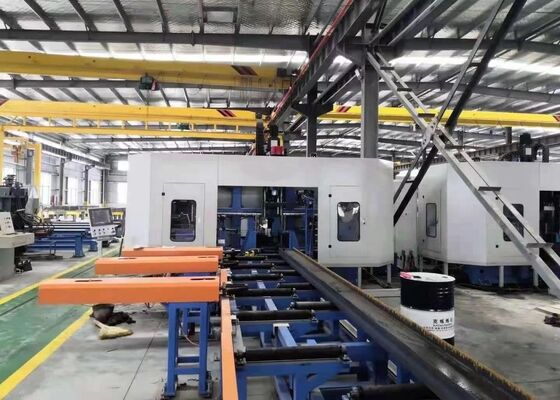

Szybkie maszyny do wiercenia, znakowania i strzyżenia wiązki H CNC są stosowane głównie w zakładach produkcyjnych konstrukcji stalowych i projektach budowy mostów.zapewnia precyzyjne obróbki drogowe wiązek H stosowanych w konstrukcjach ram i konstrukcjach nośnychW przypadku scenariuszy budowy mostów, w których konstrukcja mostów jest nieprzewidywalna, w przypadku konstrukcji mostów, w przypadku konstrukcji mostów, w przypadku konstrukcji mostów, w przypadku konstrukcji mostów, w przypadku konstrukcji mostów, w przypadku konstrukcji mostów, w przypadku konstrukcji mostów, w przypadku konstrukcji mostów.sprzęt przeprowadza precyzyjne wiercenia na wiązki H, co nie tylko zwiększa stabilność konstrukcyjną mostów, ale także umożliwia im skuteczne wytrzymanie długotrwałych obciążeńDzięki doskonałej wydajności operacyjnej maszyna zapewnia niezawodne wsparcie dla tych kluczowych sektorów infrastruktury i gwarantuje płynny postęp związanych z nimi projektów.
