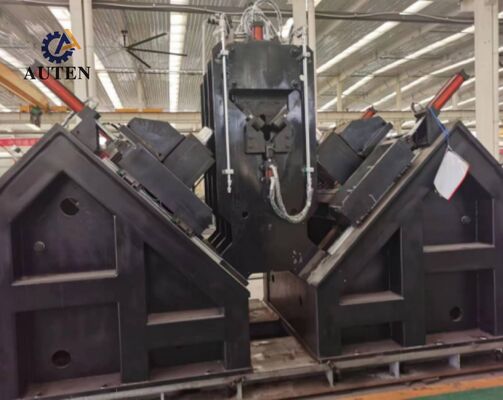

Z Maszyną do znakowania i wiercenia kątowników CNC z indywidualnym projektowaniem 34×8×3m wymiary całkowite

Z specjalnie zaprojektowaną maszyną do drukowania stalowego 34 × 8 × 3 m

Stosowanie produktu:

Ta niestandardowo zaprojektowana linia produkcyjna CNC jest specjalnie zaprojektowana do wiercenia i wiercenia dużej wielkości, wysokiej wytrzymałości stali kątowej,krytyczny materiał konstrukcyjny szeroko stosowany w produkcji wieży linii przesyłowychLinia produkcyjna jest zdolna do precyzyjnego obróbki wszystkich określonych otworów w składnikach stalowych kątowych, zapewniając doskonałą jakość otworów, precyzyjną dokładność pozycji, wysoką wydajność produkcji,i wysoki stopień możliwości automatycznego przetwarzania.

Główne parametry:

Charakterystyka produktu:

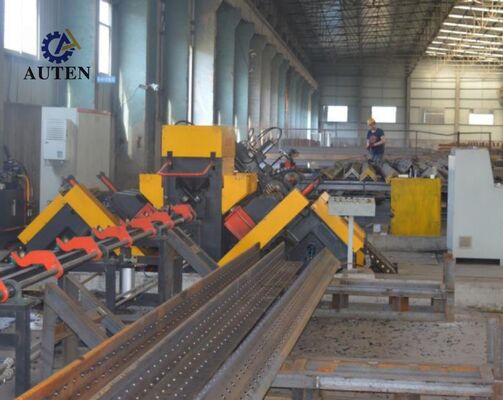

Linia produkcyjna CNC do wiercenia stalowego zawiera wysoce zautomatyzowany system obróbki,składający się z automatycznej jednostki ładowania z przekrojowym przenośnikiem materiałowym i mechanizmem obrotowym ładowania, automatyczny system rozładunku i inteligentny system podawania części roboczej.usuwające wymóg ręcznej interwencji podczas produkcjiTa zintegrowana automatyzacja zmniejsza wkład pracy, poprawia wydajność produkcji, utrzymuje stałą jakość obróbki i zapewnia stabilną i niezawodną pracę urządzeń.

Jednostka oznakowania linii produkcyjnej CNC do drukowania i oznakowania stali kątowej przyjmuje sztywną konstrukcję zamkniętej ramy,zapewnienie doskonałej sztywności konstrukcyjnej i stałej dokładności oznakowania podczas długotrwałej ciągłej pracyZespół składa się z stałej podstawy oporowej zamontowanej na ramie maszyny, ruchomego stołu roboczego i hydraulicznie uruchamianej głowicy oznakowania znaków.Na podstawie programów obróbki generowanych przez system sterowania CNCW celu dostosowania profilów stalowych kątowych o różnych wymiarach, the marking unit incorporates a manual adjustment mechanism that enables flexible vertical positioning of the movable marking assembly and precise adjustment of the marking head according to specific production requirements.

System wiertniczy urządzeń przetwarzających wieżę przenośną CNC zapewnia wysoką dokładność pozycjonowania i stabilną wydajność obróbczą.Mechanizm podawania materiału jest napędzany przez silnik serwo o wysokiej wydajności i wykorzystuje przenośnik rack-and-pinion, aby osiągnąć płynny i precyzyjny ruch obrabionego przedmiotu. urządzenie wykrywające pozycję stojaka w połączeniu z precyzyjnym koderem zwrotnym,wprowadza kompletny system pozycjonowania w pętli zamkniętej w celu zapewnienia dokładnego i niezawodnego pozycjonowania materiału w całym procesie obróbkiTymczasem głowice wiertnicze działające w obu kierunkach brzytów stali kątowej są serwoaktywowane przez precyzyjne mechanizmy przesyłu śruby kulkowej, zapewniając precyzyjne ustawienie otworu,stała stabilność obróbki, oraz wyższej jakości obróbki części stalowych kątowych.

Przemysłowy system sterowania CNC oparty na komputerze jest wyposażony w przyjazny dla użytkownika interfejs operacyjny w języku chińskim,umożliwiające personelowi produkcyjnemu wygodne i wydajne sterowanie funkcjami maszynySystem zapewnia graficzną wizualizację konfiguracji obrabiarków i danych o współrzędnych otworów, wspierając weryfikację obróbki i monitorowanie procesu w czasie rzeczywistym.Umożliwia również bezpośredni import programów obróbki generowanych przez profesjonalne oprogramowanie programowe, znacząco poprawiając wydajność przechowywania, klasyfikacji, wyszukiwania i kompleksowego zarządzania produkcją programów CNC.

Próbki demonstracyjne obejmują szeroki zakres wymiarów stali standardowego kąta i reprezentatywne wzory otworów powszechnie stosowane w produkcji wieży linii przesyłowych.Te próbki części roboczych umożliwiają klientom, inżynierowie i personel kontroli jakości do bezpośredniej oceny możliwości obróbki sprzętu, w tym precyzji wiercenia, jakości oznakowania, spójności wymiarowej,i ogólnej wydajności przetwarzaniaJako praktyczne elementy odniesienia próbki stanowią skuteczną podstawę do weryfikacji przydatności maszyny do rzeczywistych wymagań produkcji wieży przesyłowej.

W zastosowaniach przesyłu energii ultrawysokiego napięcia (UHV) wieże przesyłowe muszą wytrzymać ciężkie warunki środowiskowe, znaczne obciążenia strukturalne,i długoterminowe obciążenia operacyjneTen system obróbki stali kątowej CNC jest specjalnie opracowany do produkcji elementów stalowych kątowych tworzących podstawową ramę nośną wież przesyłowych.Wykonuje precyzyjne wiercenie i oznakowanie stali kątowej stosowanej w konstrukcjach wieży, skrzyżowane ramiona i inne istotne elementy konstrukcyjne, zapewniające dokładne ustawienie otworów, niezawodną jakość połączeń i precyzyjne montaż.bezpieczeństwo operacyjneW związku z tym system zapewnia wydajne i niezawodne rozwiązanie produkcyjne dla nowoczesnej infrastruktury przesyłowej energii i produkcji wieży przesyłowej o dużej objętości.
