Model ADM2532 Maszyna do wiertniania i znakowania kątów CNC

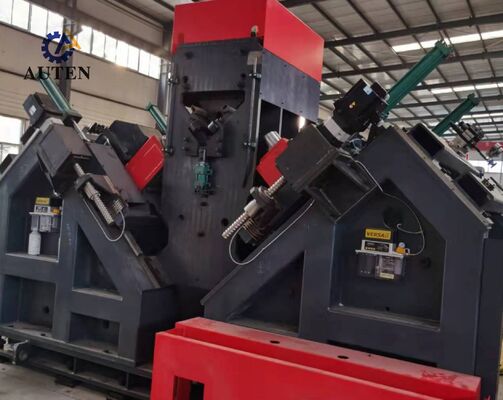

Model ADM2532 CNC maszyna do wiercenia i znakowania profili kątowych z wrzecionem stożkowym BT40

Zastosowanie produktu:

Ta zaprojektowana na zamówienie linia produkcyjna CNC do wykrawania profili kątowych jest specjalnie przeznaczona do wiercenia i tłoczenia dużych, wysokowytrzymałych profili kątowych – kluczowego materiału stosowanego wyłącznie w produkcji wież linii przesyłowych. Linia produkcyjna umożliwia precyzyjną obróbkę wszystkich wymaganych otworów w profilach kątowych, oferując doskonałą jakość otworów, precyzyjną dokładność pozycjonowania, wyjątkową wydajność produkcji i zaawansowane możliwości automatyzacji.

Główne parametry:

Cechy produktu:

Linia produkcyjna do wiercenia profili kątowych CNC przyjmuje wysoce zautomatyzowaną konfigurację przetwarzania, integrując automatyczny system ładowania składający się z poprzecznego przenośnika podającego i obrotowego mechanizmu ładowania, automatyczny system rozładowywania oraz inteligentny moduł podawania detali. Operacje wiercenia, wykrawania i znakowania na profilach kątowych mogą być zakończone w jednym ciągłym cyklu obróbczym bez interwencji ręcznej podczas przetwarzania. Ta zintegrowana automatyzacja minimalizuje zapotrzebowanie na siłę roboczą, zwiększa przepustowość produkcji, utrzymuje spójną jakość przetwarzania i zapewnia niezawodne i stabilne działanie sprzętu.

Jednostka znakująca linii produkcyjnej do wykrawania i znakowania profili kątowych CNC przyjmuje sztywną konstrukcję zamkniętą, zapewniając doskonałą stabilność mechaniczną i stałą dokładność znakowania podczas ciągłej pracy. Montaż składa się ze stałej podstawy wsporczej zamontowanej na ramie maszyny, ruchomego stołu roboczego i głowicy znakującej z czcionką uruchamianej hydraulicznie. Na podstawie instrukcji obróbki generowanych przez system sterowania CNC, operacje znakowania są wykonywane automatycznie w wyznaczonych współrzędnych określonych na rysunkach technicznych. Aby pomieścić profile kątowe o różnych wymiarach, jednostka jest dodatkowo wyposażona w mechanizm ręcznej regulacji, umożliwiający elastyczne pozycjonowanie pionowe ruchomego zespołu znakującego i precyzyjną regulację głowicy znakującej zgodnie ze specyficznymi wymaganiami produkcyjnymi.

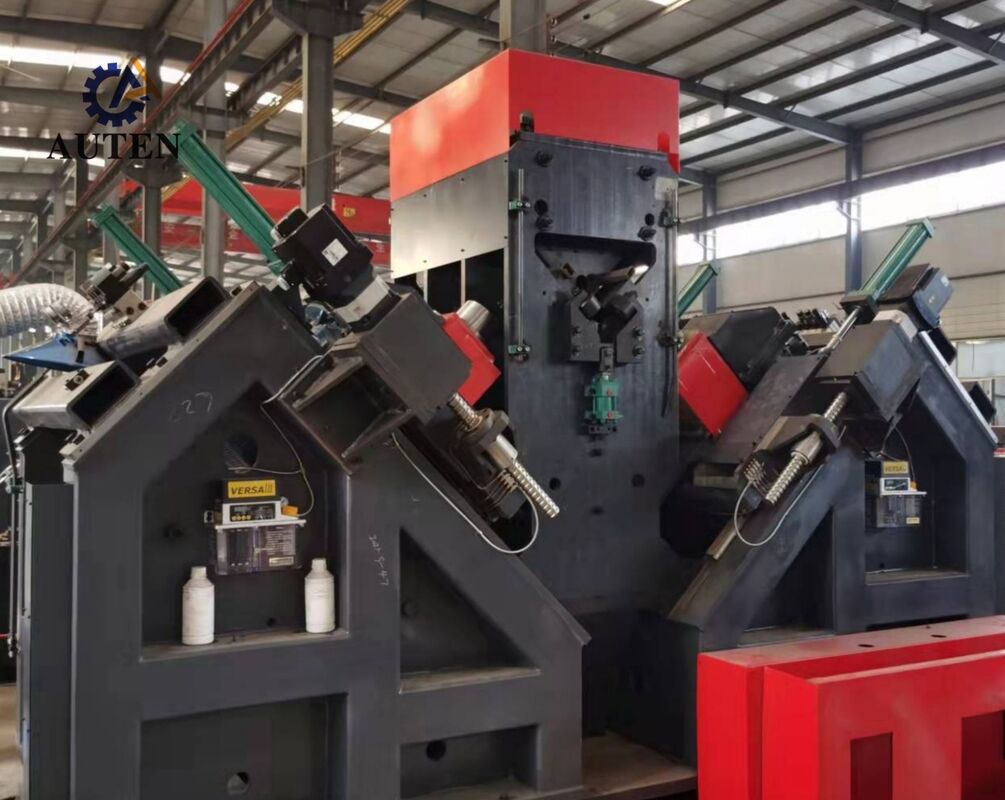

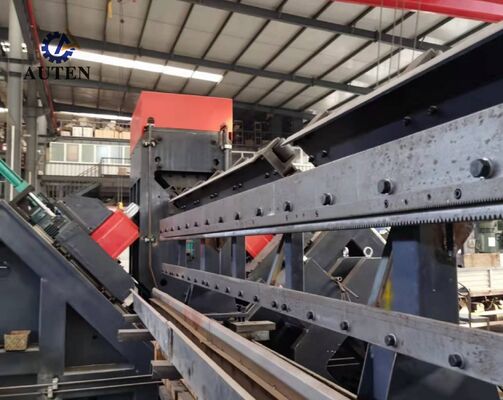

System wiercenia sprzętu do przetwarzania wież przesyłowych CNC zapewnia wysoką dokładność pozycjonowania i spójną wydajność obróbki. Mechanizm posuwu jest zasilany przez wysokowydajny silnik serwo i wykorzystuje układ napędu zębatkowego do uzyskania płynnego i precyzyjnego ruchu detalu. Urządzenie do wykrywania pozycji zębatki w połączeniu z precyzyjnym enkoderem sprzężenia zwrotnego tworzy kompletny system pozycjonowania w pętli zamkniętej, zapewniając niezawodne pozycjonowanie materiału podczas operacji obróbki. W międzyczasie głowice wiercące poruszające się wzdłuż obu kierunków kołnierzy profilu kątowego są napędzane serwo za pomocą precyzyjnych mechanizmów śrub kulowych, zapewniając dokładne pozycjonowanie otworów, stabilną wydajność obróbki i wysoką jakość wyników przetwarzania elementów z profili kątowych.

System sterowania oparty na komputerze przemysłowym jest wyposażony w wygodny interfejs obsługi w języku chińskim, umożliwiający personelowi produkcyjnemu efektywne i intuicyjne wykonywanie operacji maszynowych. System zapewnia graficzne wyświetlanie konfiguracji detali i informacji o współrzędnych otworów, wspierając wygodną weryfikację obróbki i nadzór nad procesem w czasie rzeczywistym. Umożliwia również bezpośredni import programów obróbkowych generowanych przez profesjonalne oprogramowanie do programowania, znacznie poprawiając wydajność przechowywania, klasyfikacji, wyszukiwania programów CNC i ogólnego zarządzania produkcją.

Przykładowe próbki obejmują szeroki wybór standardowych wymiarów profili kątowych i reprezentatywnych wzorów otworów powszechnie stosowanych w produkcji wież linii przesyłowych. Te przykładowe komponenty pozwalają klientom, inżynierom i personelowi kontroli jakości na bezpośrednią ocenę możliwości obróbczych sprzętu, w tym dokładności wiercenia, jakości znakowania, spójności wymiarowej i ogólnej wydajności przetwarzania. Jako praktyczne detale referencyjne, próbki stanowią skuteczną podstawę do weryfikacji przydatności maszyny do rzeczywistych wymagań produkcyjnych wież przesyłowych.

W zastosowaniach przesyłu energii elektrycznej Ultra-Wysokiego Napięcia (UHV) wieże przesyłowe muszą wytrzymać trudne warunki środowiskowe, znaczne obciążenia strukturalne i długotrwałe naprężenia operacyjne. Ten system przetwarzania profili kątowych CNC jest specjalnie zaprojektowany do produkcji elementów z profili kątowych, które tworzą główną ramę nośną wież przesyłowych. Wykonuje precyzyjne operacje wiercenia i znakowania na profilach kątowych używanych do korpusów wież, poprzecznic i innych krytycznych elementów konstrukcyjnych, zapewniając dokładne pozycjonowanie otworów, niezawodną jakość połączeń i precyzyjny montaż. Poprzez zwiększenie integralności strukturalnej, bezpieczeństwa operacyjnego i długoterminowej niezawodności serwisowej, system stanowi wydajne i niezawodne rozwiązanie produkcyjne dla nowoczesnej infrastruktury przesyłu energii i produkcji wież przesyłowych na dużą skalę.
