Precyzyjna szybka linia do drukowania CNC z inteligentną kontrolą

Precyzyjna szybka linia do znakowania, cięcia i wykrawania CNC profili kątowych ze sterowaniem inteligentnym

Wprowadzenie produktu:

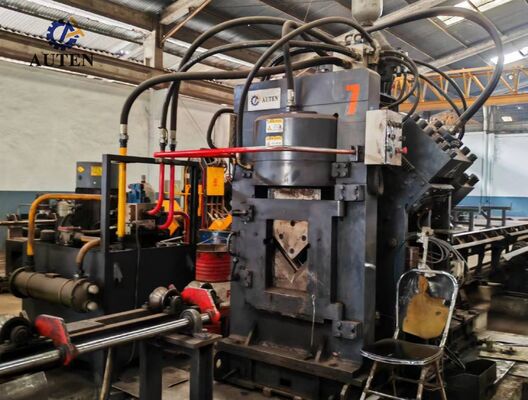

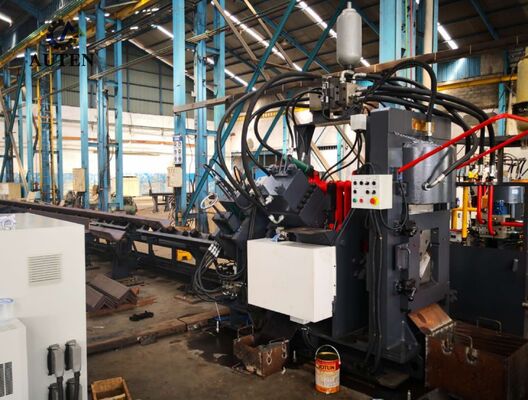

Szybka linia produkcyjna CNC do wykrawania, znakowania i cięcia profili kątowych serii JNC składa się głównie z kluczowych komponentów, takich jak moduł wykrawania, moduł znakowania, moduł cięcia, przenośnik poprzeczny, przenośnik obrotowy, przenośnik podawania, przenośnik wyładowczy, wózek podawczy CNC, system hydrauliczny, system elektryczny i system pneumatyczny. Linia produkcyjna jest specjalnie zaprojektowana do zautomatyzowanego przetwarzania profili kątowych w sektorze produkcji wież. Jej przepływ pracy jest regulowany przez technologię sterowania numerycznego, charakteryzującą się bardzo przyjazną dla użytkownika obsługą. Umożliwia zautomatyzowane, precyzyjne, wielotypowe i wielkoskalowe operacje produkcyjne.

Specyfikacje:

Powyższe parametry mogą być dostosowywane i zmieniane zgodnie ze specyficznymi wymaganiami klienta.

Cechy produktu:

1. System wykrawania jest dostępny z dwoma lub trzema niezależnymi stacjami wykrawania, z których każda może pomieścić trzy wykrojniki o różnych średnicach. Pozycje trzech wykrojników są automatycznie sterowane przez system CNC w celu uzyskania elastycznej regulacji rozstawu otworów. Jednostka obsługuje operacje wykrawania otworów okrągłych i podłużnych. Dzięki szybkiemu podawaniu materiału i szybkim cyklom wykrawania znacznie zwiększa wydajność produkcji. Podczas przetwarzania profili kątowych o specyfikacji 50 × 50 × 4 mm, wydajność produkcji może osiągnąć około 9–10 ton na 8-godzinną zmianę.

2. System znakowania przyjmuje w pełni zamkniętą konstrukcję, zapewniając doskonałą sztywność i stabilną wydajność pracy. Jest wyposażony w cztery zestawy kaset z czcionkami, które są automatycznie wybierane za pomocą sterowania programem CNC, podczas gdy odstępy znakowania można dowolnie regulować zgodnie z wymaganiami produkcji. Ponadto dostępny jest opcjonalny system znakowania z tarczą obrotową. Urządzenie do znakowania typu tarczowego, wyposażone w 10-rzędowy układ znaków, umożliwia automatyczny wybór znaków bez ręcznej regulacji, znacznie zwiększając prędkość znakowania i ogólną wydajność produkcji.

3. Jednostka tnąca przyjmuje wytrzymały mechanizm cięcia z pojedynczym ostrzem, charakteryzujący się dużą siłą cięcia i niezawodną wydajnością cięcia. Zoptymalizowany proces cięcia eliminuje odpady materiałowe podczas pracy, zapewniając jednocześnie gładkie, czyste i wysokiej jakości powierzchnie cięcia. Uchwyt ostrza ma otwartą konstrukcję, umożliwiającą szybką, wygodną i bezpieczną wymianę ostrza, co skraca czas konserwacji i zwiększa dostępność sprzętu.

4. Poziomy stół transportowy jest zaprojektowany do automatycznego transportu materiałów kątowych do mechanizmu obrotowego ładowania. Napędzany silnikiem i precyzyjnym systemem przekładni redukcyjnej, jednostka obrotowego ładowania zapewnia dokładne pozycjonowanie i stabilny transfer profili kątowych na przenośnik podawania, zapewniając niezawodną obsługę materiałów przez cały proces produkcyjny.

5. Detal jest mocno zaciskany i precyzyjnie transportowany przez wózek podawczy CNC, zapewniając doskonałą precyzję pozycjonowania i powtarzalność. Wózek podawczy jest napędzany serwomotorem i integruje enkoder fotoelektryczny z systemem sterowania z pętlą sprzężenia zwrotnego, umożliwiając precyzyjne pozycjonowanie materiału i stabilną wydajność automatycznego podawania.

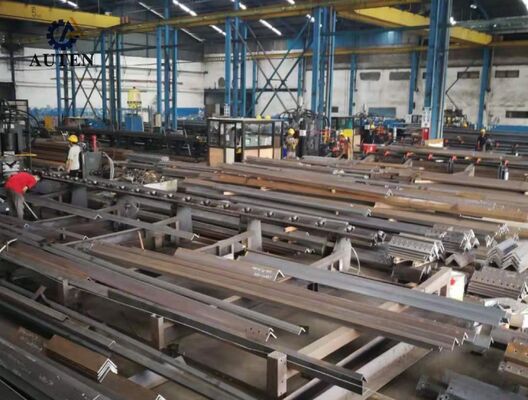

Próbki demonstracyjne wyprodukowane przez linię produkcyjną do wykrawania, cięcia i znakowania profili kątowych obejmują szeroki zakres standardowych specyfikacji profili kątowych i typowych zastosowań w produkcji wież transmisyjnych. Te reprezentatywne detale pozwalają klientom, inżynierom i personelowi kontroli jakości na bezpośrednią ocenę dokładności obróbki, jakości przetwarzania, stabilności operacyjnej i ogólnej wydajności produkcyjnej maszyny.

W budowie linii przesyłowych Ultra-Wysokiego Napięcia (UHV), gdzie wieże transmisyjne muszą wytrzymać surowe warunki środowiskowe i znaczne obciążenia konstrukcyjne, ten sprzęt odgrywa kluczową rolę w produkcji elementów kątowych, które stanowią główną ramę nośną wież. System efektywnie wykonuje operacje wykrawania, cięcia i znakowania z wysoką precyzją na profilach kątowych używanych do korpusów wież, ramion poprzecznych i innych krytycznych elementów konstrukcyjnych. Zapewniając dokładną kontrolę wymiarową, niezawodną jakość połączeń i doskonałą precyzję montażu, sprzęt przyczynia się do poprawy wytrzymałości konstrukcyjnej, bezpieczeństwa operacyjnego i długoterminowej niezawodności eksploatacyjnej wież transmisyjnych.
