Linie CNC do drukowania, znakowania i strzyżenia kątówModel JNC2020Q (model rozszerzony)
WykorzystaneJa...Przemysł:
Ta maszyna jest stosowana do znakowania, przebijania i obcinania stali kątowej głównie w dziedzinie przemysłu wieży stalowej kątowej, urządzeń elektrycznych, urządzeń składowych konstrukcji,przemysł budowlany i budownictwo stalowe itp..
Pprodukt Skład:
Maszyna ta składa się głównie z przenośnika poprzecznego, obracającego się systemu ładowania, przenośnika z napędem, przenośnika z napędem CNC, jednostki przebicia, jednostki oznakowania, jednostki cięcia, przenośnika rozładunkowego,oraz hydrauliczne, systemy elektryczne i pneumatyczne itp.
ProduktFŻywność:
1Przyjmujemy technologię CNC, serwo silnik, z wysoką wydajnością, stabilną precyzją obróbki.
2Na każdej stronie znajdują się trzy zestawy ciosów, które umożliwiają montaż trzech rodzajów ciosów o różnej średnicy.Trzy zestawy form mogą poruszać się całkowicie kontrolowane przez PLC do zmiany znaku odbicia.
3Komputer z chińskim / angielskim interfejsem, łatwa obsługa i może wyświetlać rysunek obróbki. Łatwe programowanie i może bezpośrednio korzystać z danych programowych wykonanych przez oprogramowanie lofting.Wprowadzenie tylko wielkości obróbki, średnica otworów, ślad z tyłu i ilość obrabianego kawałka podczas edycji programu.
4Wykorzystuje się silnik serwo, który jest napędzany przez silnik serwo.
5Wszystkie oznakowania, przebieranie i obcinanie w całości automatyczne, wszystkie gotowe kąty mogą być rozładowywane przez pneumatyczne urządzenie obrotowe w celu złagodzenia siły roboczej.
6. System sterowania składa się z komputera hosta, systemu CNC, serwo silnika, PLC, zewnętrznych czujników badawczych, itp. Po prostu wprowadź wymiar obrabiarkę, przetwarzanie zostanie utworzone.,program może być przechowywany, wybierany, wyświetlany i komunikowany zgodnie z numerem obrabiarkę.
7. Jednostka oznakowania przyjmuje zamkniętą ramę z dobrą sztywnością. Cztery grupy pudeł znaków są zamocowane na jednostce oznakowania, które mogą być wybrane przez program.
8Cylindry do bicia, znakowania i obcinania są większe; wózek NC jest nowego typu i mocniejszy; zaciski są mocniejsze.
Sspecyfikacje:
| Model |
JNC2020G |
| Funkcje |
Wyrobki z tworzyw sztucznych (z wyłączeniem tworzyw sztucznych) |
| Wielkość kąta ((mm) |
¢63×63×4 ¢200×200×20 |
| Maksymalna długość plamy (m) |
14 |
| Maksymalna długość końcowego materiału (m) |
14 |
| Maksymalne przebicie (promiar х grubość) (mm) |
Φ26×20 ((Materiał:SS540) |
| Cioski po stronie |
3 |
| Siła uderzeniowa (kN) |
1200 |
| Siła oznaczania (kN) |
1200 |
| Siła cięcia (kN) |
4300 |
| Grupa liter oznakowania |
4 |
| Liczba liter na grupę |
12 |
| Rozmiar litery (mm) |
14×10×19 |
| Tryb cięcia |
Pozostałe maszyny |
| Osi CNC |
3 |
| Prędkość kąta podawania (m/min) |
60 |
| Metoda chłodzenia układu hydraulicznego |
Chłodzenie wodne |
| Dokładność obróbki |
Zgodność z GB2694 |
| Funkcja programu |
Wprowadzenie przez klawiaturę i interfejs USB |
| Wymiar ((mm) |
33000×6500×2350 |
| Masę (tony) |
Około 19 |

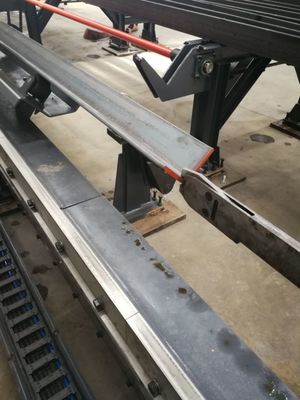

Materiał zacisku

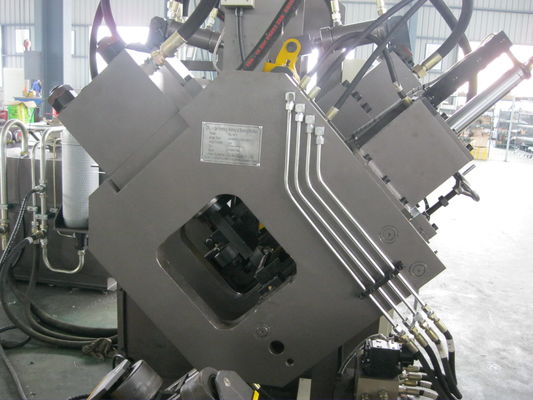

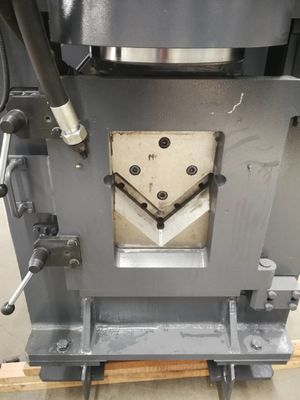

Jednostka cięcia

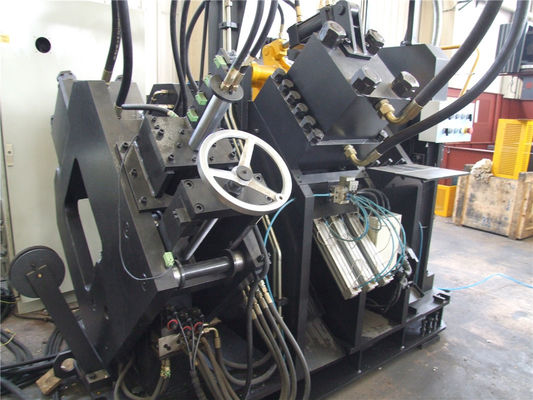

jednostka perforująca

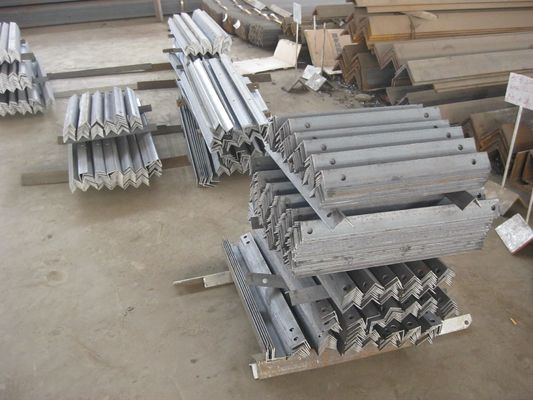

Końcowy kawałek obróbki
