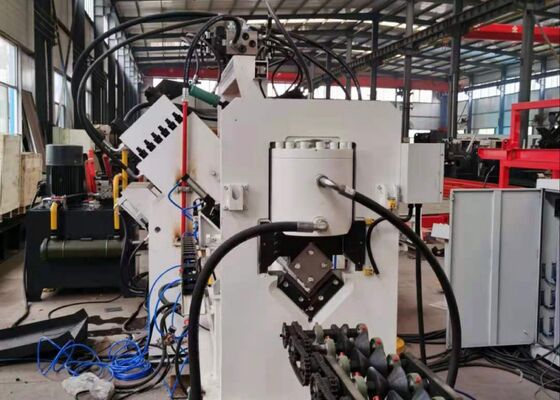

Z funkcją oznaczania cięcia Cnc kąta Perforacji Maszyny Linia dla wieży łączności mocy

Z funkcją cięcia znakującego Linia wykrawarki kątowej Cnc używana do wieży komunikacyjnej zasilania


Obowiązująca branża:

Maszyna ta jest specjalnie zaprojektowanym, specjalistycznym urządzeniem, opracowanym do wykonywania operacji wykrawania, znakowania i cięcia stali pod kątem. Został specjalnie dostosowany do podstawowych wymagań przetwórczych branży stalowych wież kątowych, zapewniając precyzyjną i wydajną obsługę kątowych elementów stalowych o krytycznym znaczeniu dla produkcji wież.

Dane techniczne:

Skład produktu:

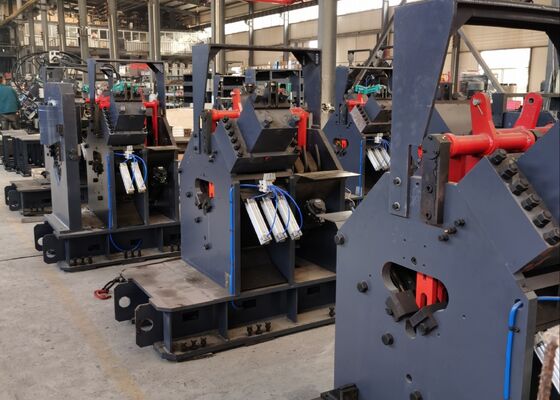

Sprzęt składa się głównie z poprzecznego systemu transportu, obrotowego zespołu załadunkowego, przenośnika doprowadzającego materiał, wózka podającego CNC, modułu wykrawającego, modułu znakującego, modułu tnącego, przenośnika wyładowczego wraz z układem hydraulicznym, elektrycznym układem sterowania, układem pneumatycznym i inne zespoły pomocnicze.

Cechy produktu:

1. Sprzęt integruje zaawansowaną technologię sterowania CNC z podawaniem serwo, zapewniając wyjątkową wydajność produkcji i niezmiennie wysoką dokładność obróbki. Krytyczne komponenty hydrauliczne, pneumatyczne i elektryczne są dostarczane przez marki o międzynarodowej renomie, co zapewnia najwyższą niezawodność, trwałość i długoterminową stabilność działania.

2. Po każdej stronie maszyny zainstalowane są trzy zespoły stempla i matrycy, co pozwala na jednoczesne zastosowanie trzech różnych średnic stempla. Sterowane przez system PLC zespoły matryc poruszają się synchronicznie, aby automatycznie dostosować pozycję odniesienia wykrawania, poprawiając elastyczność obróbki i wydajność produkcji.

3. Komputer przemysłowy wyposażony jest w dwujęzyczny chińsko-angielski interfejs człowiek-maszyna, oferujący intuicyjną obsługę i graficzne wyświetlanie obrabianych przedmiotów w czasie rzeczywistym. Programowanie jest uproszczone dzięki bezpośredniej kompatybilności z danymi generowanymi przez oprogramowanie CAD do zagnieżdżania i wyciągania po profilach. Operatorzy muszą jedynie wprowadzić wymiary przedmiotu obrabianego, średnice otworów, współrzędne referencyjne i wielkości produkcji, aby automatycznie wygenerować programy obróbki.

4. Wózek podający CNC napędzany jest precyzyjnym serwomotorem i zawiera enkoder fotoelektryczny zapewniający ciągłą informację zwrotną o położeniu. System sterowania w zamkniętej pętli zapewnia bardzo dokładne pozycjonowanie, stabilną wydajność podawania i stałą jakość obróbki w całym procesie produkcyjnym.

5. Operacje wykrawania, znakowania i cięcia są w pełni zautomatyzowane. Gotowe kątowniki stalowe są automatycznie rozładowywane za pomocą pneumatycznego mechanizmu obrotowego, co minimalizuje ręczną obsługę, zmniejsza pracochłonność i znacznie zwiększa wydajność produkcji.

6. System sterowania składa się z komputera przemysłowego, sterownika CNC, serwonapędów, sterownika PLC i zewnętrznych urządzeń czujnikowych. Operacje obróbcze inicjowane są po prostu poprzez wprowadzenie wymaganych parametrów przedmiotu obrabianego. Ponadto programy obróbki można przechowywać, odzyskiwać, wyświetlać i przesyłać zgodnie z numerami identyfikacyjnymi przedmiotu obrabianego, umożliwiając efektywne planowanie produkcji i zarządzanie nią.

7. Moduł znakujący ma całkowicie zamkniętą konstrukcję ramową, zapewniającą wyjątkową sztywność i stabilność strukturalną. Na głowicy znakującej instalowane są cztery zespoły kaset ze znakami, które są automatycznie wybierane poprzez sterowanie programem. Pozycję odniesienia znakowania można dowolnie konfigurować, aby spełnić różne wymagania przetwarzania. Cylindry wykrawające, znakujące i tnące charakteryzują się zwiększoną wydajnością, a ulepszony wózek podający CNC i wzmocniony mechanizm zaciskowy zapewniają większą sztywność konstrukcyjną, stabilność operacyjną i niezawodność obróbki.

Te elementy demonstracyjne reprezentują typowe specyfikacje i typowe zastosowania przetwarzania w branży produkcji wież stalowych kątowych. Zapewniają klientom, personelowi technicznemu i inspektorom praktyczne środki oceny dokładności obróbki, jakości przetwarzania i jakości wykonania, służąc jako niezawodny punkt odniesienia przy ocenie wydajności sprzętu i jego przydatności do określonych zastosowań produkcyjnych.

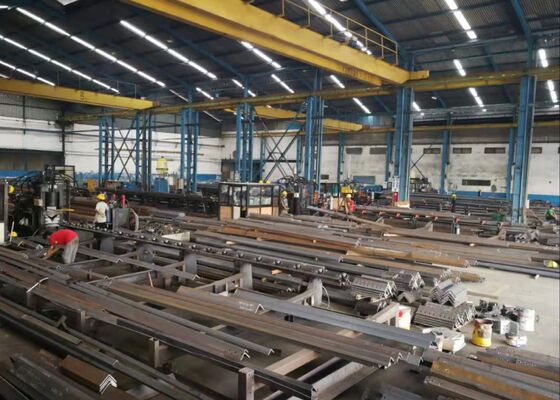

W projektach przesyłu energii ultrawysokiego napięcia (UHV), gdzie wieże przesyłowe poddawane są ekstremalnym warunkom środowiskowym i znacznym obciążeniom konstrukcyjnym, sprzęt ten odgrywa niezastąpioną rolę w obróbce kątowników stalowych, które stanowią główną konstrukcję nośną wież. Wykonuje operacje wykrawania i wiercenia z dużą precyzją w kątownikach stalowych stosowanych w korpusach wież, poprzeczkach i innych krytycznych elementach konstrukcyjnych, zapewniając precyzyjną dokładność wymiarową i niezawodne działanie połączenia. W rezultacie sprzęt w znaczący sposób przyczynia się do integralności strukturalnej, bezpieczeństwa operacyjnego i długoterminowej niezawodności działania wież przesyłowych przez cały okres ich eksploatacji.
