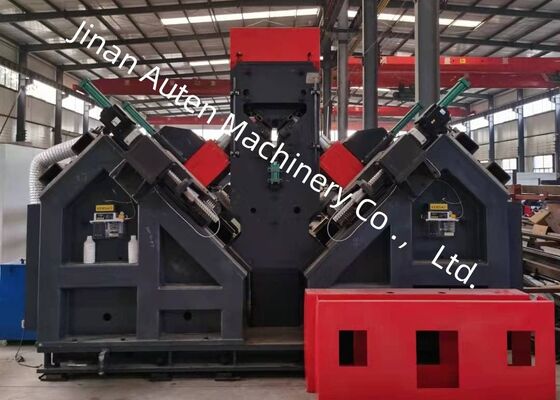

Używany do stalowej ramy wiertarki kątowej Cnc Linia maszynowa z układem hydraulicznym

Wykorzystywane do stalowej ramy Cnc kąta wiertarki Linia maszyny stalowej z układem hydraulicznym

Stosowanie produktu:

Linia produkcyjna jest zaprojektowana do znakowania i wiercenia komponentów wykorzystywanych w wieżach przesyłowych, infrastrukturze telekomunikacyjnej i stalowych ramkach.

Charakterystyka struktury produktu:

The machine consists principally of a lateral feeding platform, an overturn feeding mechanism, a feed channel, a CNC trolley marking system, a typing unit, a drilling unit, a pressing unit, the machine consists principally of a lateral feeding platform, an overturn feeding mechanism, a feed channel, a CNC trolley marking system, a typing unit, a drilling unit, a pressing unit.a finished material conveyorsystem hydrauliczny, system pneumatyczny, system sterowania i inne powiązane komponenty.

Główne parametry:

Charakterystyka produktu:

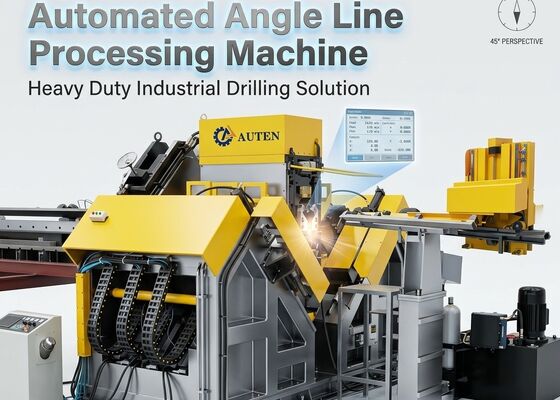

1Ta linia produkcyjna CNC obejmuje przenośnik przeniesienia poprzecznego, przenośnik odwrotny, przenośnik ładowania materiału, wózek zasilający CNC, podwójne moduły wiercenia, stację oznakowania,automatyczny przenośnik wydajnyPoprzez integrację zaawansowanej automatyki CNC i serwokontrolowanej technologii zasilającej,system zapewnia produkcję o wysokiej przepustowości przy jednoczesnym zapewnieniu powtarzalnej dokładności obróbki każdego elementu.

2Na każdej stronie maszyny zainstalowany jest moduł wiercenia, w którym każdy moduł może pomieścić trzy wiertarki o różnych specyfikacjach.Jednostki wiertnicze są sterowane przez system pozycjonowania CNC, zapewniając precyzyjne wyrównanie otworów i wyjątkową spójność obróbki.

3Prędkości obrotu wrotnika są kontrolowane przez technologię falownika częstotliwości, co umożliwia ciągłą regulację prędkości.pasza do obróbki, a cykle wciągania wrotnika są wykonywane automatycznie, zwiększając zarówno wydajność produkcji, jak i niezawodność eksploatacji.

4Linia jest wyposażona w zintegrowane urządzenie oznakowania, które umożliwia wygodne ustawienie lokalizacji oznakowania..Krytyczne elementy hydrauliczne i elektryczne są pozyskiwane od renomowanych międzynarodowych producentów, aby zapewnić długoterminową wydajność i niezawodność.System chłodzący z recyrkulacją jest wbudowany w celu poprawy jakości wiercenia i maksymalizacji żywotności narzędzia.

5Funkcje wiertnicze i oznakowania są wykonywane automatycznie przez cały cykl produkcji.zminimalizowanie wymagań związanych z ręcznym obróbką i znacząca poprawa efektywności produkcji w porównaniu z tradycyjnymi metodami przetwarzania.

6Architektura sterowania składa się z przemysłowego komputera komputerowego, serwo napędowego, sterownika PLC, zewnętrznych czujników i dodatkowych komponentów sterowania.Programy przetwarzania mogą być generowane automatycznie poprzez wprowadzenie wymiarów obrabiarkówPonadto programy mogą być przechowywane, dostępne, wyświetlane i przekazywane zgodnie z kodami identyfikacyjnymi części roboczych, wspierając efektywne planowanie produkcji i zarządzanie procesami.

7Linia produkcyjna jest wyposażona w dedykowany system podtrzymania i przytrzymania specjalnie zaprojektowany dla sekcji stalowych kątowych o wyraźnych właściwościach deformacyjnych lub gięcia,zapewnienie bezpiecznego pozycjonowania i niezawodnej dokładności obróbki przez cały proces.

Te próbki demonstracji reprezentują szeroki zakres standardowych rozmiarów stali kątowej i układów otworów powszechnie stosowanych w produkcji wieży przesyłowej mocy.personel techniczny, oraz inspektorów posiadających praktyczne doświadczenie w ocenie jakości obróbki, dokładności wymiarów i ogólnej wydajności urządzeń,pomoc w weryfikacji zgodności z wymagającymi normami produkcyjnymi przemysłu wież przesyłowych.

W budowie linii przesyłowych ultrawysokiego napięcia (UHV) wieże muszą wytrzymać trudne warunki środowiskowe i znaczne obciążenia konstrukcyjne.Urządzenie to pełni kluczową funkcję w obróbce elementów stalowych kątowych, które stanowią podstawową ramę nośną wież przesyłowychWykonuje precyzyjne wiercenie i przebijanie elementów stalowych stosowanych w konstrukcjach wieży, skrzyżowaniach i innych kluczowych konstrukcjach,zapewnienie dokładnych wymiarów i niezawodnej jakości połączeniaW rezultacie maszyna wspiera zwiększoną wytrzymałość konstrukcyjną, bezpieczeństwo eksploatacyjne i wiarygodność długoterminową wież przesyłowych przez cały okres ich eksploatacji.
