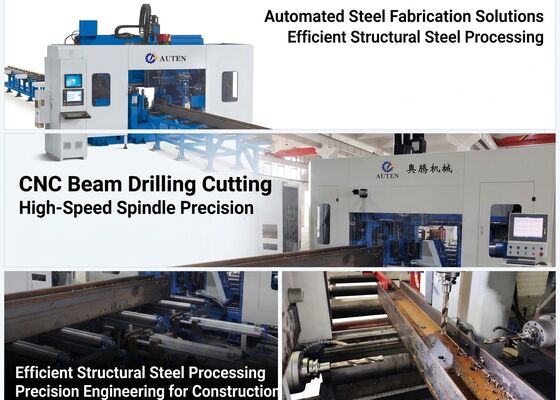

Wykonanie mostów przy użyciu szybkiej maszyny wiertniczej CNC H Beam Drilling Sawing Machine z funkcją strzyżenia
Przemysł zastosowań:
To narzędzie maszynowe jest specjalnie zaprojektowane do wiercenia stali o sekcji H. Jest wyposażone w trzy szybkie, precyzyjne wrotki do wiercenia obrabianych elementów,zapewnienie doskonałej dokładności obróbki przy jednoczesnym zapewnieniu prostej i wygodnej pracyJako ważny sprzęt o wysokiej wydajności w przemyśle konstrukcji stalowych, jest szeroko stosowany w inżynierii budowlanej, produkcji mostów, produkcji wieży przesyłowej, konstrukcji siatkowych,i inne powiązane obszary przemysłu.
Specyfikacje:
| Model |
BHD700/3 |
| H Zakres szerokości wiązki (mm) |
100 ~ 700 |
| H Zakres wysokości wiązki (mm) |
100 ~ 500 |
| Zakres szerokości kanału ze stali (mm) |
100 ~ 700 |
| Zakres wysokości stali kanałowej (mm) |
100 ~ 250 |
| Maksymalna grubość obróbki (mm) |
40 |
| Maksymalna długość obróbki (m) |
12 lub 15 (nieobowiązkowo) |
| Węzeł wiertniczy qty. |
Łącznie 3 wrzutowce, jeden wrzutowiec na górnej jednostce, odpowiednio po lewej i prawej stronie |
| Węgiel węzłowy |
BT1pozycja |
| Maksymalna średnica wiercenia (mm) |
40 |
| Moc silnika węglowego (kW) |
Wspaniałe dzieło, 15/11 |
| Prędkość spindału (r/min) |
100 ~ 3000 |
| Prędkość wstrzykiwacza (m/min) |
0 ~ 10 |
| Prędkość podawania w osi X (m/min) |
0 ~ 20 |
| Ilość magazynu narzędzia |
3 |
| Rodzaj magazynu narzędzia i pojemność |
Typ wiersza, 3x4 (nieobowiązkowe) |
| Jednostka oznakowania (nieobowiązkowa) |
Płyta do pisania, 36 znaków, rozmiar znaków Φ10 mm |
| System CNC |
Niemiecki, Japonia, Chiny |
| Metoda chłodzenia |
Spray cooling, wewnętrzne chłodzenie + zewnętrzne chłodzenie |
| Całkowity rozmiar maszyny (m) |
Około 33x5.5x3.5 |
| Całkowita moc ((kW) |
Około 55. |
| Powyższe parametry mogą być dostosowywane i zmieniane zgodnie ze specyficznymi wymaganiami klienta. |
Składniki linii wiertniczej CNC
Linia wiertniczej CNC składa się głównie z kluczowych elementów, w tym ramy głównego urządzenia, systemu zasilającego CNC, przenośnika rozładowania, systemu chłodzenia, systemu hydraulicznego, systemu pneumatycznego,system smarowaniaW przypadku linii produkcyjnej, w której istnieje stała konstrukcja łóżka w połączeniu z przenośnym systemem podtrzymania obrabianego przedmiotu.Możliwość wiercenia 3D zapewniona przez tę konfigurację umożliwia w pełni zautomatyzowane procesy produkcyjne, zapewniając stabilną, wydajną i ciągłą wydajność produkcji.
1Główna maszyna

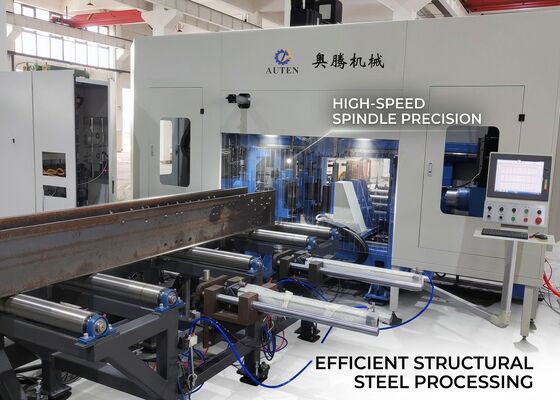

Główne ciało maszyny składa się z podstawy, łóżka maszynowego, ruchomego przesuwnego stołu, głowicy wrzutowej, górnego urządzenia zacisku, urządzenia zacisku bocznego i magazynu narzędziowego w konfiguracji typu rzędowego.Konstrukcja łóżka charakteryzuje się wysoką sztywnością i doskonałą stabilnościąTa solidna konstrukcja zapewnia długotrwałą dokładność obróbki i spójność operacyjną.
2System chłodzenia
Narzędzie wiertnicze jest chłodzone metodą chłodzenia aerozolem, osiąganą poprzez połączenie sprężonego powietrza i płynu chłodzącego.poprawa efektywności kosztowej, korzyści dla środowiska i zmniejszone zużycie narzędzi.zapewnienie ciągłego i skutecznego chłodzenia wiertarki podczas pracy.
3System smarowania
System smarowania przyjmuje połączoną centralną i ręczną strukturę smarowania.Centralna jednostka smarowania zapewnia precyzyjne i spójne smarowanie wyznaczonych przewodników liniowych i śrub ołowiowych, podczas gdy inne punkty smarowania utrzymują się poprzez ręczne stosowanie.
To narzędzie maszynowe jest specjalnie opracowane do wiercenia, szczelinowania i oznakowania wiązek H, stali kanałowej i różnych innych elementów stalowych.Jest zdolny do obróbki części stalowych o różnych specyfikacjach przy zachowaniu wysokiej precyzji i stabilnej wydajności przez cały cykl obróbkiPodczas demonstracjiurządzenie zazwyczaj wykorzystuje standardowe próbki wiązki H (z różnymi szerokościami płaszczyzny i grubościami sieci) i próbki stali kanałowej o różnych wymiarach w celu zaprezentowania jego wydajnościTe próbki wyraźnie pokazują dokładne ustawienie otworu, płynne dotknięcie nici i wyraźne wyniki oznakowania,w pełni odzwierciedlające wysoką precyzję i niezawodność działania maszyny w praktycznym użytkowaniu.
Szybko działająca maszyna wiertnicza CNC H Beam jest stosowana głównie w zakładach wytwarzania konstrukcji stalowych i projektach budowy mostów.wykonuje precyzyjne obróbki wiązki H stosowane w ramy konstrukcyjne i systemy nośne, zapewniając dokładny i stabilny montaż konstrukcji stalowych.zwiększenie wytrzymałości konstrukcyjnej mostów i zapewnienie długoterminowej niezawodności nośnejJego wysoka wydajność zapewnia silne wsparcie techniczne dla kluczowych projektów infrastrukturalnych, przyczyniając się do sprawnego i terminowego wykonania projektów.
