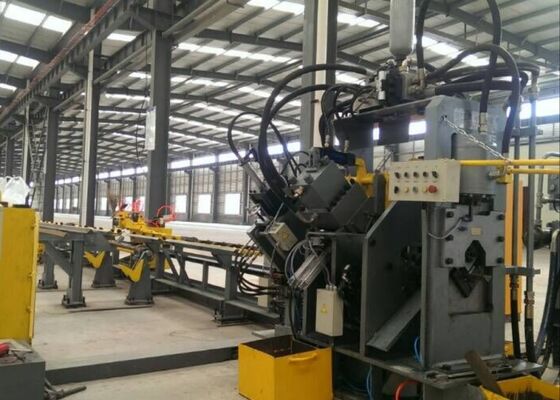

Model JNC2020 Linia produkcyjna obróbki strzykawki kątowej Cnc 32x7x3m Ogólne wymiary

Model JNC2020 Linia produkcyjna obróbki strzykawki kątowej Cnc 32x7x3m Ogólne wymiary

Wprowadzenie produktu:

Linia produkcyjna stali kątowej o dużej prędkości CNC serii JNC do perforacji, oznakowania i cięcia składa się głównie z modułu perforacji, modułu oznakowania, modułu cięcia, przenośnika poprzecznego,przenośnik rotacyjny, przenośnik zasilający, przenośnik rozładowy, wózek zasilający CNC, układ hydrauliczny, układ elektryczny, układ pneumatyczny i inne komponenty.Ta linia produkcyjna jest przeznaczona głównie do automatycznego przetwarzania stali kątowej w sektorze produkcji wieżyProces produkcji jest w pełni kontrolowany numerycznie, zapewniając przyjazną obsługę.

Parametry produktu:

Charakterystyka produktu:

1Maszyna do perforowania stali kątowej CNC jest wyposażona w dwa lub trzy moduły perforowania, z których każdy może pomieścić trzy różne rozmiary ciosów.Moduły te są precyzyjnie sterowane przez numeryczne sterowanie (NC), aby precyzyjnie regulować pozycje perforacyjne. Maszyna obsługuje zarówno okrągłe, jak i owalne przebicie otworów. Jej szybkie podawanie i przebicie znacznie poprawiają wydajność produkcji.zdolność produkcyjna osiąga 9 ‰ 10 ton podczas ośmiogodzinnej zmiany roboczej.

2. Jednostka oznakowania maszyny do bicia kątowego CNC jest zamknięta w solidnej i sztywnej ramie.z wolnie regulowanymi pozycjami kodowaniaPonadto dostępna jest metoda oznaczania dysku z 10 wierszy, która automatycznie wybiera znaki bez ręcznej interwencji, znacznie zwiększając wydajność oznaczania.

3Maszyna do cięcia stali kątowej CNC jest wyposażona w moduł cięcia pojedynczego ostrza, znany ze swojej wyjątkowej siły cięcia.wytwarzanie gładkiej i precyzyjnej powierzchni cięciaObudowa ostrza posiada konfigurację otwartych drzwi, umożliwiającą szybką i bezpieczną wymianę ostrza.

4Horyzontalny stolik materiałowy skutecznie przenosi stali kątowej do obracającego się stołu materiałowego, napędzanego przez silnik i reduktor.System ten zapewnia, że stalowy kąt jest mocno umieszczony na przenośniku podania do kolejnych operacji.

5. Przedmiot jest bezpiecznie zaciskany i transportowany przez wózek zasilający CNC, zapewniający precyzyjne ustawienie.z odwrotną informacją dostarczaną przez kodownik fotoelektryczny, działające w systemie sterowania zamkniętym.

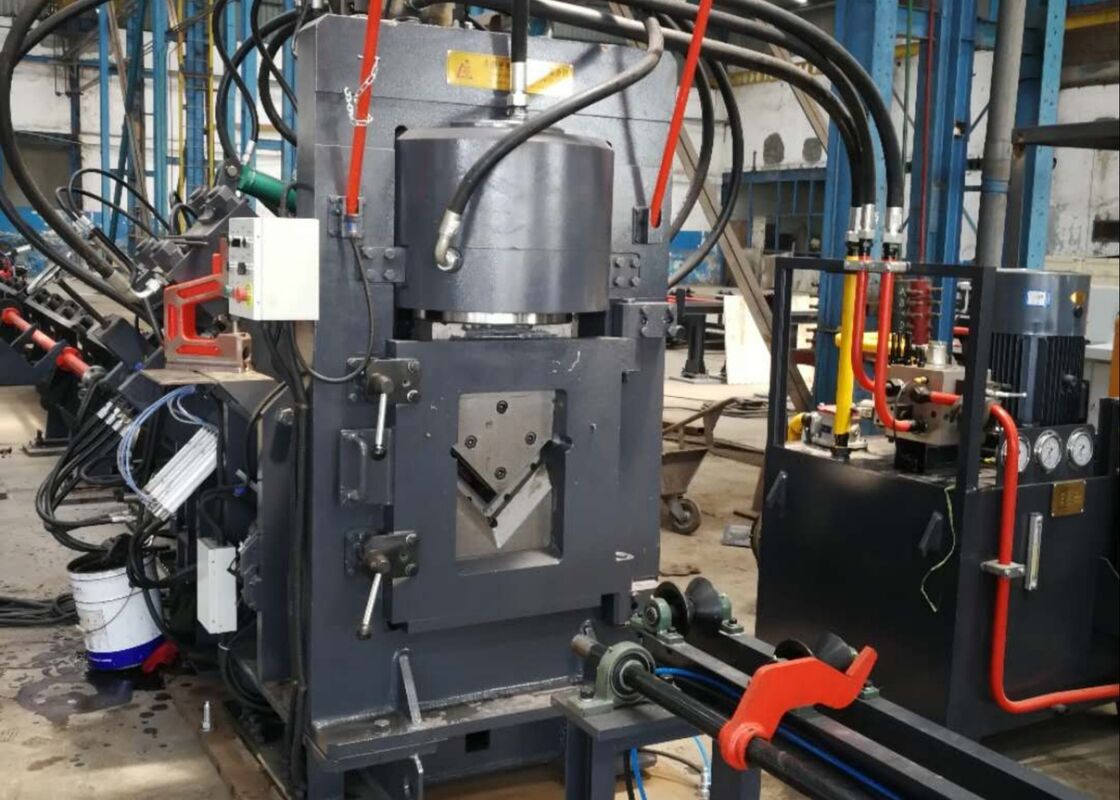

6Maszyna do perforowania i znakowania stali kątowej CNC jest napędzana przez system hydrauliczny, który napędza operacje perforowania, znakowania i obcinania.Wyposażony jest w szybką stację hydrauliczną z zintegrowanym akumulatorem, a przewody hydrauliczne wykorzystują elementy typu ferrule, zapewniając bezciekłe działanie, umożliwiając jednocześnie łatwą wymianę i konserwację.Główne bloki zaworu hydraulicznego są dostarczane przez znaną markę Atos, gwarantując niezawodny i wydajny system hydrauliczny.

7Stacja hydrauliczna oferuje wiele opcji chłodzenia, w tym chłodzenie wodne, chłodzenie powietrza lub chłodzenie olejem.Klienci mogą wybrać najbardziej odpowiednią metodę chłodzenia zgodnie ze swoimi szczególnymi wymaganiami operacyjnymi.

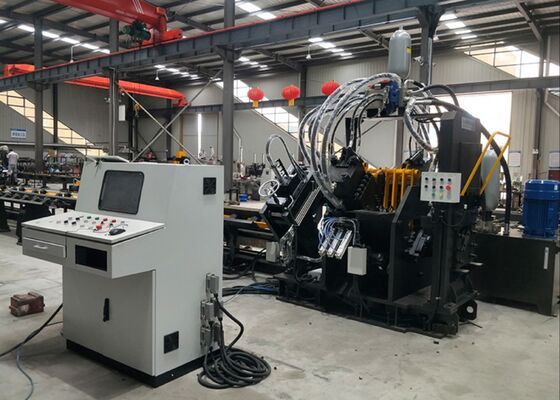

8System sterowania składa się głównie z komputera hosta, PLC, silników serwo, zewnętrznych przełączników wykrywania i innych podstawowych komponentów.i system automatycznie generuje odpowiedni program przetwarzania. Jest również w stanie odczytywać DXF, NC i inne formaty plików wytwarzane przez oprogramowanie CAD.zapewnia intuicyjną wizualizację i prostą obsługęObsługuje funkcje takie jak graficzne wyświetlanie obrabiarków, rozległe przechowywanie danych, wizualizacja danych pozycji i powiadomienia o alarmie awarii.

Próbki te, odzwierciedlające standardowe specyfikacje i typowe warunki przetwarzania w przemyśle wież stalowych kątowych, umożliwiają użytkownikom bezpośrednią ocenę jakości przetwarzania, dokładności,i rzemiosłoZapewniają one namacalne odniesienie do oceny wydajności maszyny i jej przydatności do szczególnych wymagań produkcyjnych, ułatwiając w ten sposób informowanie, analizowanie, analizowanie i analizowanie danych.podejmowanie decyzji opartych na danych w odniesieniu do potencjalnych zastosowań.

W budowie linii przesyłowych ultrawysokiego napięcia (UHV), gdzie wieże muszą wytrzymać trudne warunki pogodowe i duże obciążenia,To urządzenie odgrywa kluczową rolę w przetwarzaniu elementów stalowych, tworzących podstawową strukturę wież.Wydajnie wykonuje operacje wiercenia i przebijania na stali kątowej stosowanej do korpusów wieży, skrzyżowania ramion i innych kluczowych elementów konstrukcyjnych,zapewnienie precyzyjnych wymiarów i bezpiecznych połączeń, które utrzymują ogólną stabilność i integralność wież.
