6 Oś Robot spawający stopę wieżową CO2 wyposażony w laserowy śledzący szwy spawania

6-osiowy robot spawalniczy z CO2 wyposażony w laserowy system śledzenia szwu spawania

Wprowadzenie produktu:

Oprogramowanie to jest wykorzystywane głównie do spawania podstawy wieży.1 szwy do czyszczenia, a także spawanie kątów głowicy uszczelniającej.

Główne parametry:

Charakterystyka produktu:

1Powtarzalność: system zapewnia powtarzalność w zakresie ±0,05 mm.

2Dokładność śledzenia: Dokładność śledzenia utrzymuje się w zakresie ± 0,1 mm.

3Projektowanie mechaniczne: robot spawalniczy łukowy o trwałej i niezawodnej strukturze mechanicznej, zaprojektowany do utrzymania długotrwałej ciągłej pracy.

4Zakres pracy: zdolny do obsługi elementów o rozmiarach do 1500 mm.

5. Tryb działania: Przedmiot jest przymocowany do urządzenia pozycjonującego, podczas gdy głowica spawalnicza jest zamontowana na dedykowanej bazie robota.Dzięki zintegrowaniu skanowania widzenia robota z laserowym śledzącym szwy, trajektorie spawania są generowane automatycznie bez programowania ręcznego, co umożliwia spawanie skomplikowanych i nieregularnych części,zapewnienie bezproblemowej pracy i minimalnych wymogów szkoleniowych.

1System spawania: Zintegrowany z wysokiej wydajności źródłem zasilania spawania łukowego Aotai, obsługującym operacje spawania poprzecznego, wzdłużnego i pionowego, w tym procesy MIG, MAG i TIG.Zakres prądu spawania i napięcia w pełni spełnia wymagania różnych części roboczych, zapewniając doskonałą stabilność łuku i doskonałą jakość spawania.

Pojazdy z napędem napędowym większym niż 50 kNzapewnienie optymalnej wydajności spawania i efektywności operacyjnej.

2. Inteligentne rozpoznawanie i konwersja: wyposażone w zaawansowane inteligentne rozpoznawanie i możliwości konwersji. Automatycznie wykrywa kluczowe atrybuty spawania, takie jak lokalizacje i rodzaje spawania,z rysunków lub programów, a następnie szybko przekształca je w instrukcje spawania wykonywane przez robota, zakończając proces w ciągu 30 sekund. Dane można bezproblemowo importować za pośrednictwem sieci, USB lub innych interfejsów komunikacyjnych.

3System sterowania:

1 Metoda sterowania: zaawansowany system sterowania cyfrowego z precyzyjnym zarządzaniem trajektorią i w pełni regulowanymi parametrami spawania.

2 Metoda programowania: obsługuje programowanie oparte na skanowaniu wizualnym z intuicyjnym, przyjaznym dla użytkownika interfejsem, umożliwiającym szybkie ustawienie i dokładne zarządzanie złożonymi zadaniami spawania.

3 Interfejs komunikacyjny: oferuje wiele opcji łączności do integracji z innymi urządzeniami i systemami sterowania linią produkcyjną, zapewniając płynne automatyczne działanie.

4. Układ mocowania pozycjonera:Ramy montażowe pozycjonera zapewniają solidną sztywność i stabilność, aby wytrzymać siły i wibracje generowane zarówno przez robota, jak i przedmiot roboczy podczas spawania, zapewniając niezawodną pracę robota i stałą jakość spawania.i utrzymania robota bez uszczerbku dla zasięgu działania lub wydajności.

5System bezpieczeństwa: ocena ochrony: minimalna IP54, zaprojektowana do odporności na kurz, wilgoć i inne warunki środowiskowe przemysłowe.

6. Metoda importowania danych robota: System obsługuje wiele metod importowania danych, w tym importowanie rysunków CAD, importowanie skanów wizualnych oraz bezprogramowy import parametrów i specyfikacji spawania.Te elastyczne opcje zapewniają łatwość obsługi systemu, wydajny i wygodny.

7Opis: Robot spawalniczy łukowy wykorzystuje 6-osiowy robot przemysłowy z pełnymi stopniami swobody.umożliwiające pochodnie spawalniczej dostęp do obrabialnika z szerokiego zakresu skomplikowanych orientacjiObsługuje różnorodne pozycje spawania i skomplikowane geometrie spawania, w tym spacje z zakrzywionymi spawaniami.

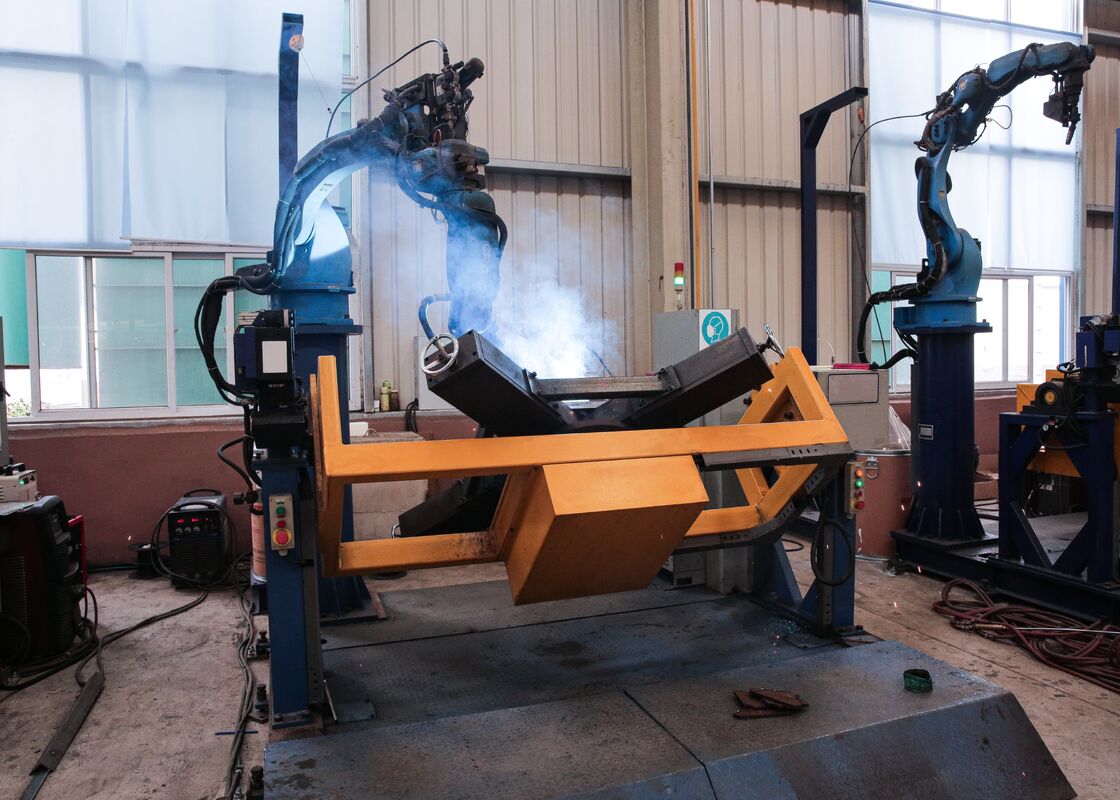

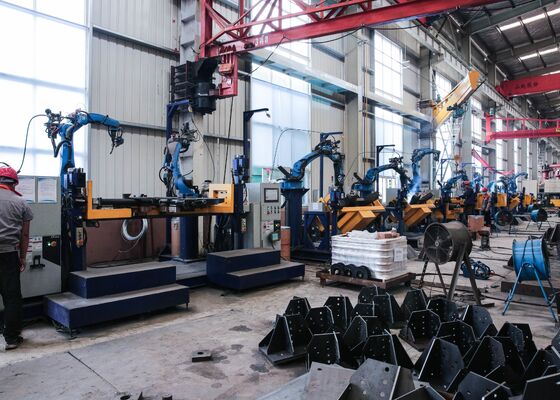

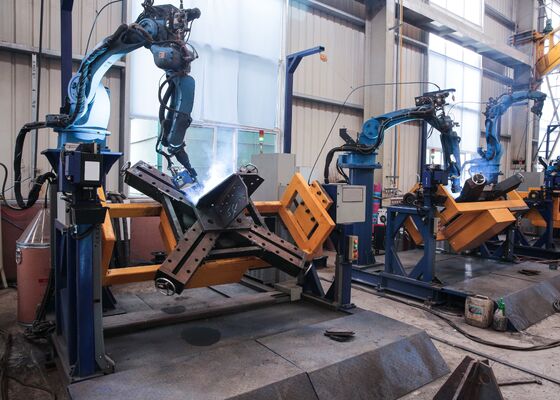

Sprzęt ten jest specjalnie zaprojektowany do spawania podstaw wieży przesyłowej, odgrywając kluczową rolę w zapewnieniu integralności strukturalnej fundamentów wieży.Poza spawaniem płyt sztywnychSystem jest zdolny do wykonania wszystkich 11 pierwotnych szwów spawania ramy głównej, a także pojedynczego spawania korzeniowego, zapewniając pełną i jednolitą penetrację.wydajnie wykonuje spawanie czapek końcowych i złączy kątowychDzięki automatyzacji tych podstawowych operacji spawania urządzenie gwarantuje precyzyjne ustawienie, jednolitą jakość spawania,i wzmocniona wytrzymałość konstrukcyjna, co czyni go idealnie odpowiednim do produkcji prototypów podstawy wieży, jak pokazano na rysunkach.
