1500 kg Pojemność obciążenia stołu roboczego Wieża Robot spawający stopami 1,2 mm Średnica drutu spawania

1500 kg Pojemność obciążenia stołu roboczego Wieża Robot spawający stopami 1,2 mm Średnica drutu spawania

Wprowadzenie produktu:

Oprogramowanie to służy głównie do spawania podstawy wieży. Oprócz płyt wzmocnieniowych, może zakończyć spawanie 11 głównych szwów spawania ciała głównego, 1 spawania szwu czyszczącego,i spawania rogu głowicy uszczelniającej.

Główne parametry:

Charakterystyka produktu:

1Powtarzalność: system utrzymuje powtarzalność w zakresie ±0,05 mm.

2Dokładność śledzenia: Dokładność śledzenia nie przekracza ±0,1 mm.

3Konfiguracja mechaniczna: Robot spawalniczy łukowy o solidnej i niezawodnej strukturze mechanicznej, zaprojektowany do długotrwałej ciągłej pracy.

4- zasięg pracy: może pomieścić elementy o rozmiarze do 1500 mm.

5. Tryb działania: Przedmiot jest zamontowany na urządzeniach pozycjonujących, a głowica spawalnicza jest zainstalowana na specjalnej bazie robota.urządzenie pozycjonowania i robot działają w koordynacjiWykorzystując skanowanie widzenia robota w połączeniu z laserowym śledzącym szwy, ścieżki spawania są automatycznie generowane bez programowania ręcznego.Umożliwia to spawanie skomplikowanych i nieregularnych części roboczych, zapewniając łatwość obsługi i minimalne wymagania szkoleniowe.

1System spawania: Zintegrowany z wysokiej wydajności źródłem zasilania spawania łukowego Aotai, obsługującym procesy spawania poprzecznego, wzdłużnego i pionowego, w tym MIG, MAG i TIG.Zakres prądu i napięcia spawania w pełni spełnia wymagania różnych części roboczych, zapewniając doskonałą stabilność łuku i wysokiej jakości formację spawania.

Pożar spawalniczy i akcesoria: wyposażony w wysokiej klasy zapalnik spawalniczy Apollo i odpowiednie akcesoria, w tym mechanizmy zasilające drut i końcówki kontaktowe,zapewnienie optymalnej wydajności spawania i efektywności operacyjnej.

2Inteligentne rozpoznawanie i konwersja: zawiera zaawansowaną inteligentną funkcję rozpoznawania i konwersji.takie jak pozycje i rodzaje spawania, z rysunków lub programów, i szybko tłumaczy je na komendy spawania wykonywane przez robota, kończąc proces w ciągu 30 sekund.lub innych interfejsów komunikacyjnych.

3System sterowania:

1 Metoda sterowania: zaawansowany system sterowania cyfrowego z precyzyjnym zarządzaniem trajektorią i regulowanymi parametrami spawania.

2 Metoda programowania: obsługuje programowanie oparte na skanowaniu wizualnym; interfejs jest intuicyjny i przyjazny dla użytkownika, umożliwiając szybkie ustawienie i dokładne sterowanie złożonymi operacjami spawania.

3 Interfejs komunikacyjny: zapewnia możliwości łączności w celu integracji z innymi urządzeniami i systemami sterowania linią produkcyjną, ułatwiając bezproblemowe automatyczne działanie.

4. Konstrukcja montażu pozycjonera: ramy montażu pozycjonera zapewniają wystarczającą sztywność i stabilność, aby wytrzymać siły i wibracje generowane przez robota i przedmiot roboczy podczas spawania,zapewnienie niezawodnej pracy robota i stałej precyzji spawaniaJego konstrukcja ułatwia instalację, uruchomienie i konserwację robota bez uszczerbku dla zasięgu i wydajności.

5System bezpieczeństwa: Klasyfikacja ochrony: minimalna IP54, odporna na kurz, wilgoć i inne czynniki środowiskowe przemysłowe.

6. Metoda importowania robotów: System obsługuje wiele metod importowania, w tym importowanie rysunków CAD, importowanie skanowania wizualnego oraz bezprogramowy import danych i specyfikacji spawania.Te zróżnicowane opcje zapewniają łatwość obsługi systemu, wydajny i wygodny.

7Opis: Robot spawalniczy łukowy wykorzystuje 6-osiowy robot przemysłowy z pełnymi stopniami swobody.umożliwiające pochodniom spawalniczym dostęp do obrabialnika z różnych skomplikowanych orientacjiWykorzystuje różnorodne pozycje spawania i skomplikowane geometrie spawania, w tym spawania z zakrętem przestrzennym.

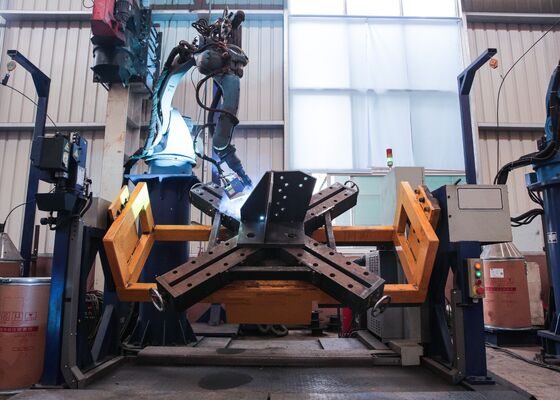

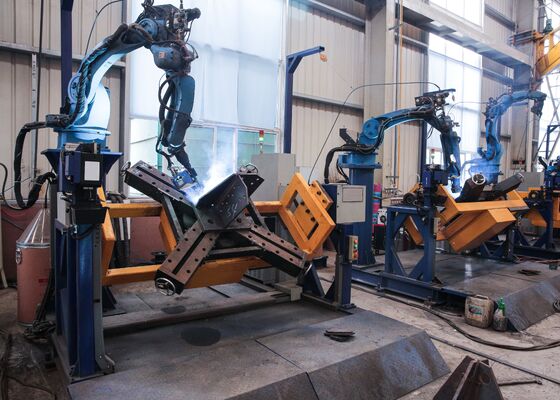

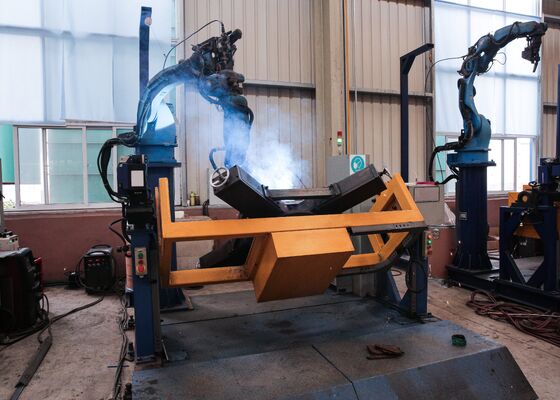

Oprogramowanie to jest specjalnie zaprojektowane do spawania podstaw wieży przesyłowej, pełniąc ważną funkcję w zapewnieniu integralności strukturalnej fundamentów wieży.system jest zdolny do wykonania wszystkich 11 podstawowych szwów spawania ramy głównej, a także jednowarunkowe spawanie, gwarantujące pełną i jednolitą penetrację. Ponadto skutecznie spaje czapki końcowe i złącza kątowe, zapewniając spójnewysokiej jakości spawania we wszystkich krytycznych punktach połączeńZautomatyzując te niezbędne procesy spawania, urządzenie zapewnia precyzyjne wyrównanie, jednolitą jakość spawania i zwiększoną wytrzymałość konstrukcyjną.co czyni go wyjątkowo odpowiednim do produkcji prototypów podstawy wieży, jak pokazano na ilustracjach.
