Robot spawalniczy do stóp wieżowych o prędkości obrotowej 46 m/min, wymiary całkowite maszyny 4500*3500*3000mm

Robot spawalniczy z wieżą o prędkości obrotowej 46 m/min. 4500 * 3500 * 3000 mm Całkowity wymiar maszyny

Wprowadzenie produktu:

Sprzęt ten służy głównie do spawania podstawy wieży. Oprócz płyt wzmacniających może wykonać spawanie 11 głównych spawów korpusu głównego, 1 spoinę czyszczącą oraz spawanie narożnika głowicy zgrzewającej.

Główne parametry:

Cechy produktu:

1. Powtarzalność: Powtarzalność jest nie mniejsza niż ± 0,05 mm.

2. Dokładność śledzenia: Dokładność śledzenia nie przekracza ± 0,1 mm.

3. Typ konstrukcyjny: Robot spawalniczy łukowy o bardzo stabilnej i niezawodnej konstrukcji mechanicznej, zdolny przystosować się do długotrwałej, ciągłej pracy.

4. Zakres roboczy: Obejmuje zakres rozmiarów spawanych elementów, do 1500 mm.

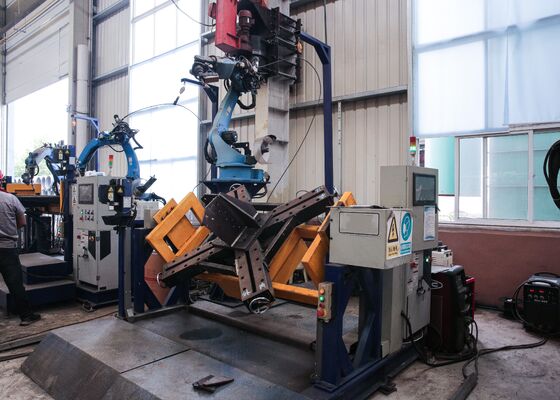

5. Metoda pracy: Przedmiot obrabiany umieszcza się na uchwycie pozycjonera, a głowicę spawalniczą mocuje się na dedykowanej podstawie robota; podczas spawania robot pozycjonujący pracuje synchronicznie. Dzięki robotycznemu skanowaniu i obsłudze wizyjnej w połączeniu z laserowym śledzeniem spoiny trajektorię spawania można kształtować bez programowania. Może spawać każdy złożony i nieregularny przedmiot, a ponadto jest prosty w obsłudze i łatwy do nauczenia.

1. System spawalniczy: Wyposażony w wysokowydajny zasilacz do spawania łukowego firmy Aotai, obsługujący procesy spawania poprzecznego, wzdłużnego i pionowego, takie jak spawanie MIG/MAG/TIG. Zakresy prądu i napięcia spawania odpowiadają wymaganiom przetwarzania detali, wykazując doskonałą stabilność łuku i jakość tworzenia spoiny. Można go precyzyjnie dostosować do różnych materiałów spawalniczych i grubości przedmiotu obrabianego.

Palnik spawalniczy i akcesoria: Wyposażony w wysokiej jakości palnik spawalniczy Apollo i powiązane akcesoria, takie jak mechanizmy podawania drutu i końcówki prądowe, zapewniające jakość i wydajność spawania.

2. Inteligentne rozpoznawanie i konwersja: Zawiera inteligentne możliwości rozpoznawania i konwersji: Może automatycznie identyfikować kluczowe cechy spawania (takie jak pozycja i typ spoiny) na podstawie rysunków i programów i szybko przekształcać je w instrukcje spawania wykonywalne przez robota, kończąc konwersję w ciągu 30 sekund. Dane można szybko importować za pośrednictwem sieci, USB i innych metod komunikacji.

3. System sterowania:
① Metoda sterowania: Zaawansowany cyfrowy system sterowania z precyzyjną kontrolą trajektorii i funkcjami regulacji parametrów spawania.

② Metoda programowania: obsługuje programowanie skanowania wizualnego; interfejs programowania jest przyjazny dla użytkownika i łatwy w obsłudze, umożliwiając szybkie programowanie i precyzyjną kontrolę skomplikowanych spoin.

③ Interfejs komunikacyjny: Wyposażony w interfejsy do komunikacji z innymi urządzeniami i systemami sterowania linią produkcyjną, umożliwiające zautomatyzowaną integrację.

4. Konstrukcja montażowa pozycjonera: Konstrukcja montażowa pozycjonera posiada wystarczającą wytrzymałość i stabilność, aby wytrzymać różne siły i wibracje generowane przez korpus robota i przedmiot obrabiany podczas spawania, zapewniając normalną pracę robota i dokładność spawania. Konstrukcja konstrukcji montażowej ułatwia instalację, debugowanie i konserwację robota bez wpływu na jego zakres roboczy i wydajność operacyjną.

5. System bezpieczeństwa: Stopień ochrony: Nie niższy niż IP54, odporny na kurz, wilgoć itp. w środowiskach przemysłowych.

6. Metoda importu robota: Metody importu obejmują import rysunków CAD, import skanowania wizualnego oraz import informacji i wymagań spawalniczych bez konieczności programowania. Dostępnych jest wiele metod importowania programów i rysunków. System jest prosty, łatwy w użyciu i wygodny.

7. Opis systemu spawania przedmiotu obrabianego: Robot do spawania łukowego wykorzystuje 6-osiowego robota przemysłowego o swobodnym stopniu, umożliwiając palnikowi spawalniczemu zbliżanie się do przedmiotu obrabianego w różnych złożonych pozycjach, dostosowując się do różnych pozycji spawania i złożonych kształtów spoin, takich jak spoiny krzywoliniowe przestrzenne.

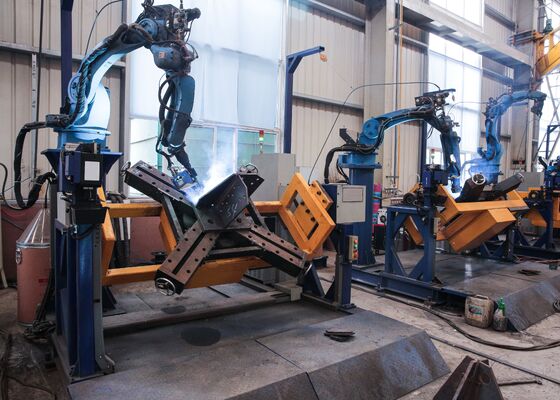

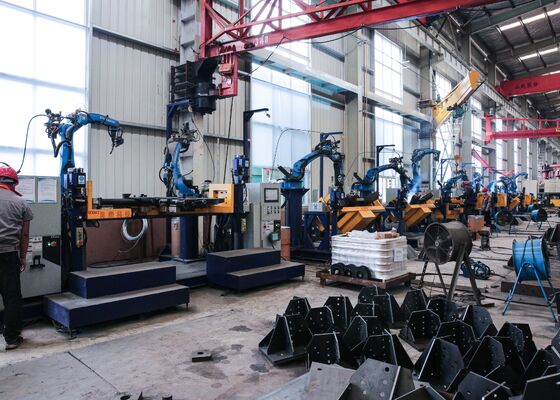

Sprzęt ten został specjalnie zaprojektowany do spawania podstaw wież transmisyjnych i odgrywa kluczową rolę w zapewnieniu integralności strukturalnej fundamentów wieży. Oprócz spawania płyt usztywniających, system jest w stanie wykonać wszystkie 11 głównych szwów spawalniczych konstrukcji głównej, a także spoinę z pojedynczym ściegiem graniowym, zapewniając pełne i spójne przetop. Dodatkowo sprawnie wykonuje spawanie zaślepek i połączeń narożnych, zapewniając jednolite i wysokiej jakości spoiny we wszystkich krytycznych punktach połączeń. Automatyzując te niezbędne operacje spawania, sprzęt gwarantuje precyzyjne ustawienie, stałą jakość spoin i doskonałą wytrzymałość konstrukcyjną, dzięki czemu idealnie nadaje się do wytwarzania próbek podstaw wieży, jak pokazano na załączonych obrazach.
