Przemysł konstrukcji stalowych Maszyna do wiercenia wiązki H CNC dużych prędkości BT40 Główny wrot

Przemysł konstrukcji stalowych Maszyna do wiercenia wiązki H CNC dużych prędkości BT40 Główny wrot

Wprowadzenie produktu:

To centrum obróbcze jest specjalnie zaprojektowane do wiercenia na wiązki H. Wyposażone w trzy szybkie, precyzyjne wrotki wiertnicze.zapewnia wyjątkową wydajność w wierceniu części roboczychDzięki wyjątkowej dokładności obróbki i intuicyjnym funkcjonowaniu urządzenie to stanowi niezbędne rozwiązanie o wysokiej wydajności w branży konstrukcji stalowych.Jest szeroko stosowany w kluczowych sektorach, takich jak inżynieria budowlana, infrastruktury mostów, produkcji masztów wież i projektów struktury sieci.

Informacje dotyczące konfiguracji produktu:

Cechy produktu

1Ta maszyna do wiercenia i cięcia wiązki H 3D składa się z głównej ramy maszyny, systemu podawania CNC, przenośnika materiału, systemu elektrycznego, systemu hydraulicznego, systemu chłodzenia, systemu smarowania,pojemnik na odpadyZapewniając stałą konstrukcję łóżka i ruchomą konfigurację obróbki, maszyna jest specjalnie zaprojektowana do obróbki wielkoskalowych wiązek H.Wspiera ciągłe procesy produkcyjne i jest powszechnie uznawany za wysoki stopień automatyzacji.

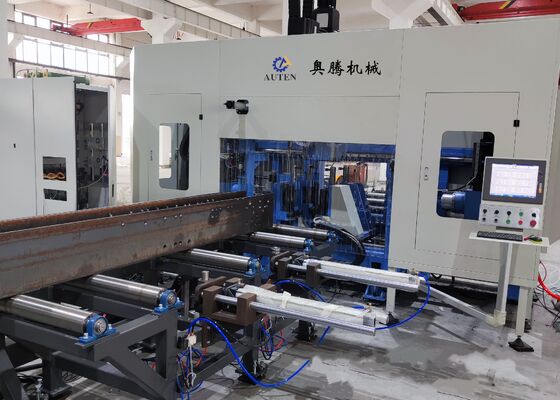

2Struktura maszyny wiertniczej składa się z łóżka, zespołów tabeli przesuwnej CNC, urządzeń podtrzymujących, górnych jednostek prasowania, bocznych jednostek prasowania i systemów wykrywania.Części stołu przesuwnego CNC obejmują stałą stronęSpecjalnie zaprojektowane do zastosowań wiertniczych wiązki H, zespoły stołu przesuwnego posiadają płytkę przesuwną, podstawę stołu przesuwnego,głowica wrzutowa, szybkie wrotki mechaniczne, cylindry narzędziowe, silnik o zmiennej częstotliwości, silnik serwo, przewodniki liniowe i śruby ołowiowe.

3System zasilający CNC składa się z uchwytów, biegów, stojaków, serwomotorów, reduktorów i manipulatorów.,zapewniając w ten sposób precyzyjne podawanie i precyzyjne ustawienie obrabiarków.

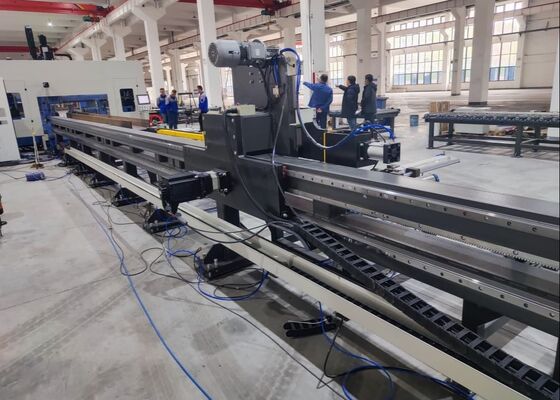

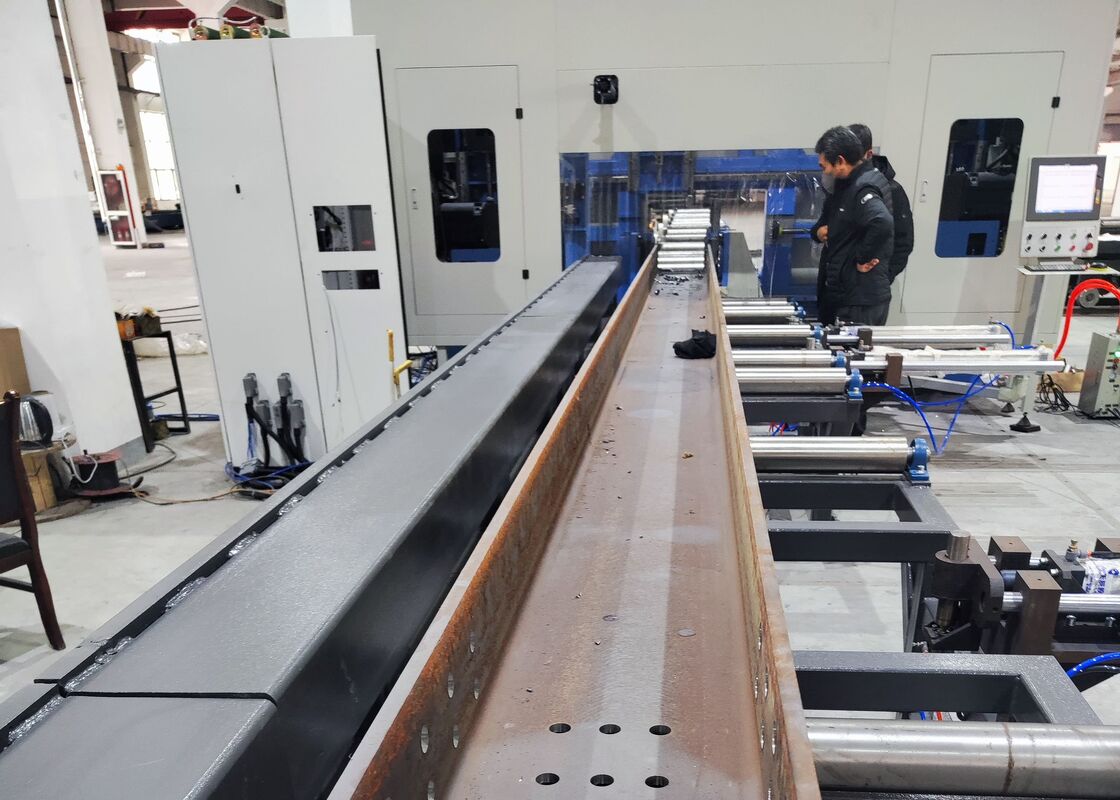

4System przenośnika materiałowego obejmuje zarówno przenośnik wprowadzający, jak i przenośnik wyprowadzający.wszystkie specjalnie zaprojektowane do transportu stali profilowanej, ułatwiają pozycjonowanie w osi Y i działają w połączeniu z układem CNC, aby zakończyć proces podawania materiału.o pojemności nieprzekraczającej 50 W, zajmuje się transportem gotowych części.

5System chłodzenia integruje zarówno metody chłodzenia wewnętrznego, jak i zewnętrznego, wykorzystując mgłę olejową do chłodzenia otworu.poprawa efektywności kosztowej, wspieranie zrównoważonego rozwoju środowiska i zmniejszenie zużycia wiertarki.

6System hydrauliczny napędza górną jednostkę tłoczenia, boczną jednostkę tłoczenia, cylinder narzędzia i inne powiązane elementy.

7System pneumatyczny jest zaprojektowany tak, aby dostarczać energię manipulatorom, cylindrom badawczym i innym podobnym urządzeniom.

8System smarowania wykorzystuje połączenie metod centralnego i ręcznego smarowania.Centralne smarowanie jest wykorzystywane głównie do zaplanowanego i precyzyjnego smarowania podstawowych przewodników liniowych i śrub ołowianych.

9System sterowania narzędziem składa się z komputera hosta, PLC i innych powiązanych komponentów.Programy przetwarzania tworzone są poprzez wprowadzanie rysunków CAD lub parametrów przetwarzania za pośrednictwem interfejsu USB lub klawiatury. Programy te mogą być przechowywane, odzyskiwane, wyświetlane i przesyłane w dowolnym momencie na podstawie numerów części.jednocześnie umożliwiając w pełni zautomatyzowaną kontrolę w całym cyklu przetwarzania.

W trakcie sesji demonstracji prób, wiązka CNC i wiercenie arkusza, oznakowanie, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesPróbki przedstawione w tych demonstracjach wyraźnie ukazują zdolność urządzenia do dokładnego umieszczania otworów, gładkich nitek i dobrze zdefiniowanych wzorów oznakowania.w ten sposób w pełni wykazać swoją wysoką dokładność i niezawodność w rzeczywistych scenariuszach zastosowań.

Szybkie maszyny do wiercenia, znakowania i strzyżenia wiązki H CNC są wykorzystywane głównie w zakładach produkcyjnych konstrukcji stalowych i projektach budowy mostów.zapewnia precyzyjne obróbki wiązki H stosowane w ramkach i konstrukcjach nośnychW budowie mostów maszyna wykonuje wysoko precyzyjne wiercenia na wiązach H,wzmocnienie integralności konstrukcyjnej mostów i umożliwienie im skutecznego wytrzymania długotrwałych obciążeńDzięki wyjątkowej wydajności operacyjnej maszyna ta zapewnia niezawodne wsparcie dla tych kluczowych sektorów infrastruktury, ułatwiając płynne i terminowe przebieg związanych projektów.
