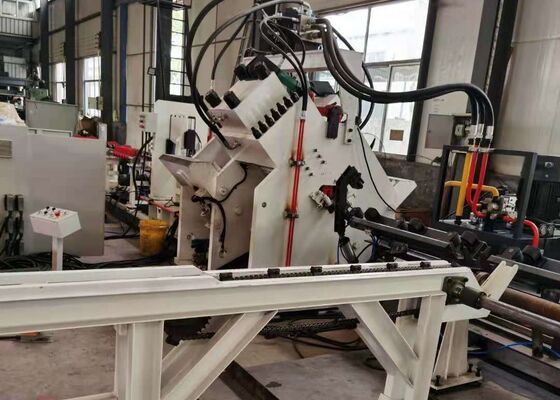

Linia do cięcia i wykrawania kątowników stalowych CNC z podwójnym lub pojedynczym ostrzem, prędkość posuwu 80 m/min

Dwukrotne lub pojedyncze ostrze Cnc Stalowe kątowe cięcie drukowanie maszyny linii 80m/min prędkość podawania

Wprowadzenie produktu:

Linia produkcyjna JNC z serii szybkiego drukowania kątowego CNC, oznakowania i cięcia składa się głównie z jednostki drukowania, jednostki oznakowania, jednostki cięcia, przenośnika poprzecznego, przenośnika obrotowego,przenośnik do podawania, przenośnik rozładunkowy, wózek CNC, układ hydrauliczny, układ elektryczny, układ pneumatyczny i inne niezbędne elementy.Specjalnie zaprojektowane do automatycznego przetwarzania stali kątowej w produkcji wieży, ta linia produkcyjna działa z pełnym sterowaniem numerycznym, zapewniając przyjazną obsługę.

Parametry produktu:

Charakterystyka produktu:

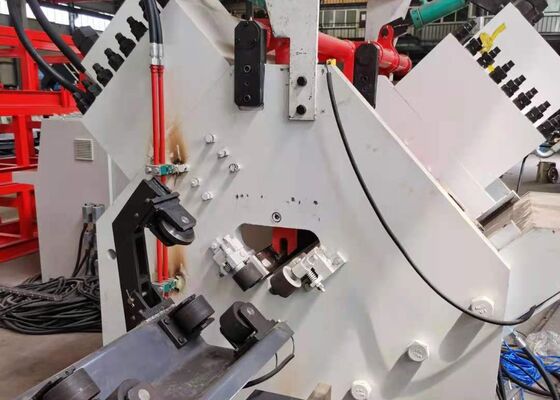

1Maszyna do bicia żelaza kątowego CNC jest wyposażona w dwie lub trzy jednostki bijące, z których każda może pomieścić trzy różne rozmiary bicia.Jednostki te są precyzyjnie sterowane numericznym sterowaniem (NC), zapewniając dokładne ustawienia pozycji w operacjach perforacji. Maszyna jest zdolna do wytwarzania zarówno okrągłych, jak i owalnych otworów.znacząco zwiększa wydajność produkcjiW przypadku stali kątowej 50×50×4 mm maszyna osiąga moc produkcyjną 9-10 ton w ciągu ośmiogodzinnej zmiany.

2. Jednostka oznakowania maszyny do bicia kątowego CNC jest umieszczona w solidnej i trwałej obudowie.oferuje elastyczność w regulacji pozycji oznakowaniaDodatkowo maszyna wykorzystuje technikę znakowania dysku z 10 wierszami, automatycznie wybierając znaki bez konieczności ręcznego wprowadzania, znacząco poprawiając tym samym wydajność znakowania.

3. Maszyna do cięcia biegów kątowych CNC jest wyposażona w jednostkę do obcinania pojedynczego ostrza, znaną ze swej wyższej siły cięcia.w wyniku czystej i gładkiej powierzchni cięciaObudowa ostrza posiada otwartą konstrukcję drzwi, ułatwiającą szybką i bezpieczną wymianę ostrza.

4Horyzontalny stolik materiału skutecznie przenosi szkielet kątowy na obracający się stojak materiału, który jest napędzany przez silnik i reduktor.Mechanizm ten zapewnia precyzyjne umieszczenie pręta kątowego na przenośniku podawania do dalszego przetwarzania.

5. Przedmiot jest mocno trzymany i przesuwany przez wózek CNC zapewniający dokładne ustawienie i pozycjonowanie.Pojazd podawany jest napędzany przez serwomotor i zawiera informacje zwrotne z fotoelektrycznego kodera, działając w systemie sterowania zamkniętym, dla zwiększonej precyzji.

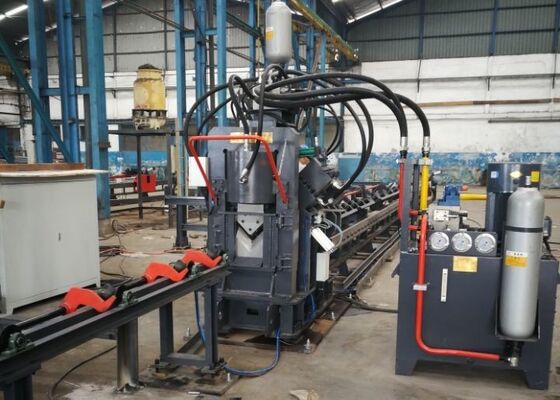

6. CNC kątowa maszyna do perforowania i oznakowania metalu ze stali działa za pośrednictwem systemu hydraulicznego, który napędza funkcje perforowania, oznakowania i obcinania.Jest on wyposażony w szybką stację hydrauliczną, która zawiera akumulator, a linie hydrauliczne posiadają połączenia typu ferrule, zapewniające wydajność odporną na wycieki i uproszczającą wymianę i konserwację.Główne bloki zaworów hydraulicznych pochodzą z renomowanej marki Atos, zapewniając niezawodny i wydajny system hydrauliczny.

7System chłodzenia stacji hydraulicznej zapewnia wiele opcji, w tym chłodzenie wodne, chłodzenie powietrza lub chłodzenie olejem.Ta wszechstronność umożliwia klientom wybór najbardziej odpowiedniej metody chłodzenia w oparciu o ich szczególne wymagania operacyjne.

8System sterowania składa się z górnego komputera, PLC, servomotora, zewnętrznych przełączników wykrywania i innych istotnych komponentów.i system automatycznie generuje odpowiedni program przetwarzania. Jest w pełni kompatybilny z formatami plików, takimi jak DXF, NC i innymi wytwarzanymi przez oprogramowanie CAD.z wyświetlaczem przyjaznym dla użytkownika i uproszczoną obsługąZawiera funkcje takie jak graficzna wizualizacja części roboczych, rozległe przechowywanie danych, śledzenie danych lokalizacyjnych i powiadomienia o alarmie awaryjnym.

Próbki te, reprezentujące standardowe specyfikacje i typowe parametry przetwarzania w branży wież stalowych kątowych, umożliwiają użytkownikom bezpośrednią ocenę jakości przetwarzania sprzętu,dokładność, i wykonania. Służą one jako namacalny punkt odniesienia do oceny wydajności sprzętu i jego przydatności do specyficznych wymagań produkcyjnych, wspierając w ten sposób świadome,podejmowanie decyzji opartych na danych dla potencjalnych zastosowań.

W budowie linii przesyłowych ultrawysokiego napięcia (UHV), gdzie wieże są narażone na ekstremalne warunki pogodowe i znaczne obciążenia,To urządzenie jest kluczowe dla obróbki elementów stalowych kątowych, które stanowią podstawową strukturę wież.Wydajnie wykonuje operacje wiercenia i pieczętowania na stali kątowej stosowanej do ciał wieży, skrzyżowania ramion i innych kluczowych elementów konstrukcyjnych,zapewnienie dokładnych wymiarów i bezpiecznych połączeń, które utrzymują ogólną stabilność i integralność konstrukcyjną wież.
