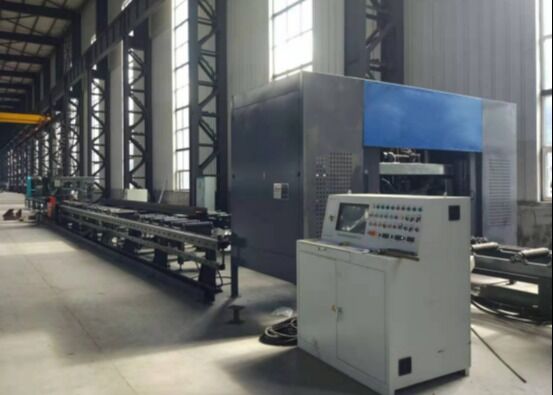

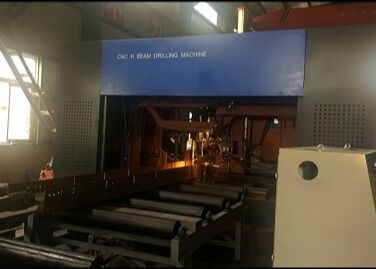

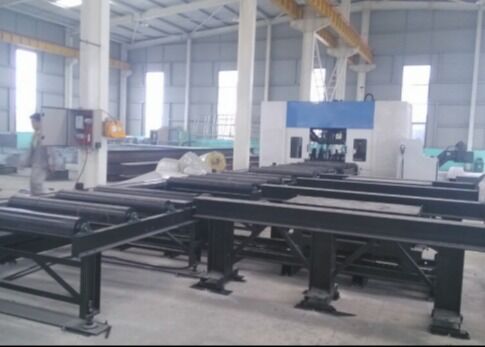

Stalowa struktura Cnc H Beam Metal Cutting PLC Motor Bearing 55kW Power CNC Drilling Machine
Zastosowanie:
To urządzenie do wiercenia, wiercenia i znakowania płyt CNC jest specjalnie zaprojektowane do wykonywania operacji wiercenia, uderzania, znakowania i znakowania różnych rodzajów stali, w tym stali sekcji H,stal kanałowaJest szeroko stosowany w przemyśle konstrukcji stalowych, takich jak budownictwo budynków, budowa garaży, produkcja wieży i inżynieria struktur sieciowych.
Specyfikacje:
|
Model
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H szerokość wiązki
zakres(mm)
|
100 ~ 500 |
100 ~ 700 |
100 ~ 1000 |
100~1250 |
|
H Wysokość belki
zakres(mm)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100 ~ 600 |
|
Stalo kanałowe
zakres szerokości(mm)
|
100 ~ 500 |
100 ~ 700 |
100 ~ 1000 |
100~1250 |
|
Stalo kanałowe
zakres wysokości(mm)
|
100 ~ 250 |
100 ~ 250 |
100 ~ 250 |
100 ~ 300 |
|
Maks. element roboczy
grubość(mm)
|
40 |
40 |
80 |
80 |
|
Maks. element roboczy
długość (m)
|
12 lub 15 (nieobowiązkowo) |
|
Węgiel wiertniczyCo to jest?
|
Łącznie 3 wrzutowce, jeden wrzutowiec na górnej jednostce,lewa strona
i prawą stronęodpowiednio
|
|
Otwór w wrotce
wąskie
|
BT1pozycja |
BT1pozycja |
BT1pozycja |
BT1pozycja |
|
Maks.wiercenie
średnica (mm)
|
40 |
40 |
40 |
40 |
|
Silnik węglowymoc
(kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Prędkość spindala
(r/min)
|
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
|
Wykorzystanie spindla
prędkość(m/min)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
Zasięg zasilający osi Xprędkość
(m/min)
|
0~40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
ilość narzędziaczasopismo
|
3 |
3 |
3 |
3 |
|
Czasopismo narzędziowe
rodzaji zdolności
|
Typ wiersza, 3x4 (nieobowiązkowe) |
|
Jednostka oznakowania(nieobowiązkowo)
|
Płyta do pisania, 36 znaków, rozmiar znaków Φ10 mm
|
| System CNC |
Niemiecki, Japoński, Chiński INVT
|
| Metoda chłodzenia |
Spray cooling, wewnętrzne chłodzenie + zewnętrzne chłodzenie |
|
OgólnieWielkość (m)
|
Około 32x5x3.5 |
Około 33x5.5x3.5 |
Około 33x5.5x3.5 |
Około 33x6x3.5 |
| Całkowita moc (kW) |
Około 55. |
Około 55. |
Około 60 |
Około 60 |
Powyższe parametry mogą być dostosowywane i zmieniane zgodnie ze specyficznymi wymaganiami klienta.
1Kluczowe i wyspecjalizowane rozwiązanie do wiercenia dla przemysłu konstrukcji stalowych.
2. zdolny do jednoczesnego wiercenia otworów na trzech powierzchniach wiązek H i stali kanałowej, zapewniając wysoką precyzję i wydajność.
3. wyposażony w 7 osi CNC, umożliwiające automatyczne, precyzyjne podawanie i pozycjonowanie.
4. zdolne do rozpoznawania rysunków obrabianych części w systemach AUTOCAD i DSTV i konwersji ich do programów obróbki.
Cechy produktu
1System oznaczania dysku hydraulicznego jest dostępny jako opcja.
2Funkcje automatycznego pisania i dotykania zastępują konwencjonalny proces ręcznego pisania.Narzędzia do drukowania są wykorzystywane do oznaczania pozycji płyt do kolejnych operacji spawania na paskach i sieciach wiązki HMożna również wykonywać wykrywanie na płaszczyznach i sieciach wiązki H, znacząco zwiększając wydajność produkcji.
3. zaciskanie przedmiotu roboczego podczas podawania i obróbki, a także podnoszenie wzdłużne zacisku, zaciskanie boczne oraz przymocowanie i rozluźnianie zacisków,wszystkie są zarządzane przez układ hydraulicznyZapewnia to niezawodną pracę sprzętu w trakcie całego procesu.
4System sterowania składa się z centralnego komputera i PLC, z kluczowymi komponentami pochodzącymi z prestiżowych międzynarodowych marek.umożliwiające operatorom łatwe modyfikowanie i edycję różnych programówDane projektowe strukturalne, w tym pliki DXF i DSTV generowane przez systemy AutoCAD lub TEKLA Structures, mogą być bezproblemowo importowane.
W trakcie sesji demonstracji prób, CNC wiązki płytki metalowej wiertniczej, oznakowania, and shearing machine effectively showcases its processing capabilities by working with standard H-beam samples (featuring various flange widths and web thicknesses) as well as channel steel samples of different sizesPróbki przedstawione w tych demonstracjach wyraźnie ukazują zdolność narzędzia maszynowego do dokonania precyzyjnego ustawienia otworów, płynnych nitek,i wyraźnych wzorów oznakowania, w ten sposób w pełni wykazując wysoką dokładność i niezawodność w praktycznych warunkach zastosowania.
Szybko działająca maszyna do wiercenia, znakowania i strzyżenia wiązki H CNC jest głównie stosowana w warsztatach wytwarzania konstrukcji stalowych i projektach budowy mostów.wykonuje precyzyjne obróbki drogowe wiązek H stosowanych w ramkach i systemach nośnychW kontekście budowy mostów wykonuje wysoko precyzyjne wiercenia na wiązkach H,który nie tylko zwiększa integralność konstrukcyjną mostów, ale również zapewnia ich zdolność do wytrzymania długotrwałych obciążeńDzięki wysokiej wydajności operacyjnej maszyna zapewnia niezawodne wsparcie dla tych kluczowych sektorów infrastruktury, zapewniając płynne przebieg związanych z nimi projektów.
