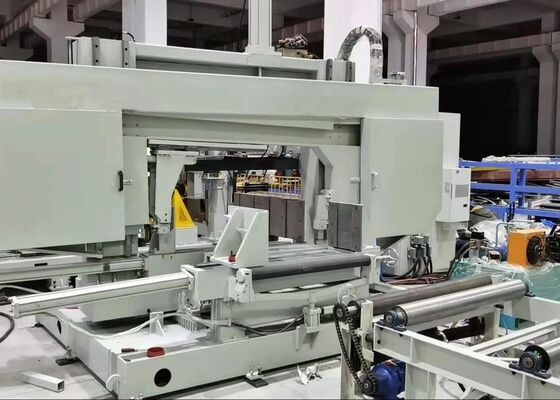

Model obróbki dużych belek BHD1250C CNC Wiertarka do ciągłego wiercenia wielu otworów

Model wiertarki CNC do obróbki dużych profili BHD1250C z ciągłym wierceniem wielu otworów

Wprowadzenie do produktu:

Maszyna serii BHD to specjalistyczny system wiercenia przeznaczony do belek o maksymalnej szerokości 1250 mm i wysokości 600 mm. Jest ona głównie wykorzystywana do wiercenia otworów w profilach dwuteowych, ceownikach, kątownikach i rurach prostokątnych. Pozycjonowanie i posuw trzech wrzecion są w pełni zasilane przez serwomotory. Maszyna ta posiada wrzeciono napędzane przekładnią, posuw napędzany serwomotorem oraz posuw wózka sterowany CNC. Jest szeroko stosowana w takich sektorach jak budownictwo, produkcja mostów i inne powiązane branże.

Informacje o konfiguracji produktu:

ZASTOSOWANIE:

Maszyna ta jest specjalnie zaprojektowana do wiercenia otworów w profilach dwuteowych, ceownikach i profilach skrzynkowych, i znajduje szerokie zastosowanie w branżach takich jak produkcja stali, budownictwo, produkcja mostów, trójwymiarowe konstrukcje parkingowe i inne. 7-osiowa wiertarka CNC do profili stalowych 3D wykorzystuje siedem serwomotorów do zapewnienia precyzyjnego pozycjonowania w dwóch osiach pionowych, jednej osi poziomej i jednej osi wzdłużnej, wraz z posuwem napędzanym serwomotorami dla trzech wrzecion. Maszyna jest wyposażona w trzy powierzchnie wiercące, z których każda jest wyposażona we własne, dedykowane wrzeciono wiercące. Każde wrzeciono jest napędzane silnikiem z regulacją częstotliwości, a posuw sterowany serwomechanizmem zapewnia optymalną wydajność operacyjną. Zdolna do obróbki otworów o średnicy 1, maszyna umożliwia wiercenie na wszystkich trzech stronach detalu w jednym cyklu, zapewniając zarówno wysoką produktywność, jak i precyzyjne umiejscowienie otworów. Ten sprzęt odgrywa integralną rolę w utrzymaniu wysokich standardów jakości w branżach obróbki i produkcji stali.

Główne cechy linii do wiercenia profili CNC:

1. Podajnik wlotowy i wózek posuwowy – szybkie, niezawodne i precyzyjne
2. Opcjonalny podajnik poprzeczny i system załadunku – poprawa efektywności operacyjnej
3. Opcjonalny moduł znakowania tarczowego – automatycznie wybiera 38 znaków znakowania
4. Moduł wiercący – każde wrzeciono zdolne do niezależnego ruchu w osi X w zakresie 520 mm

5. Rama maszyny – solidna konstrukcja, doskonała sztywność i wyjątkowa stabilność
6. Układ elektryczny – przyjazne dla użytkownika programowanie i obsługa, kompatybilne z formatami plików CAM NC1, DXF i DSTV
7. Jednostka hydrauliczna i system chłodzenia – hydrauliczne mocowanie belek z systemem chłodzenia powietrzem/klimatyzacją
8. Stacja hydrauliczna – zintegrowana z mechanizmem chłodzenia wodą

OBRÓBKA NA ZIMNO: Wiertarka do profili dwuteowych służy do tworzenia wzorów otworów na płytach łączących profile stalowe.

STRUKTURA OGÓLNA: Zewnętrzne wały są napędzane serwomotorami i wspierane przez precyzyjne szyny liniowe, zapewniając wyjątkową dokładność operacyjną całego systemu.

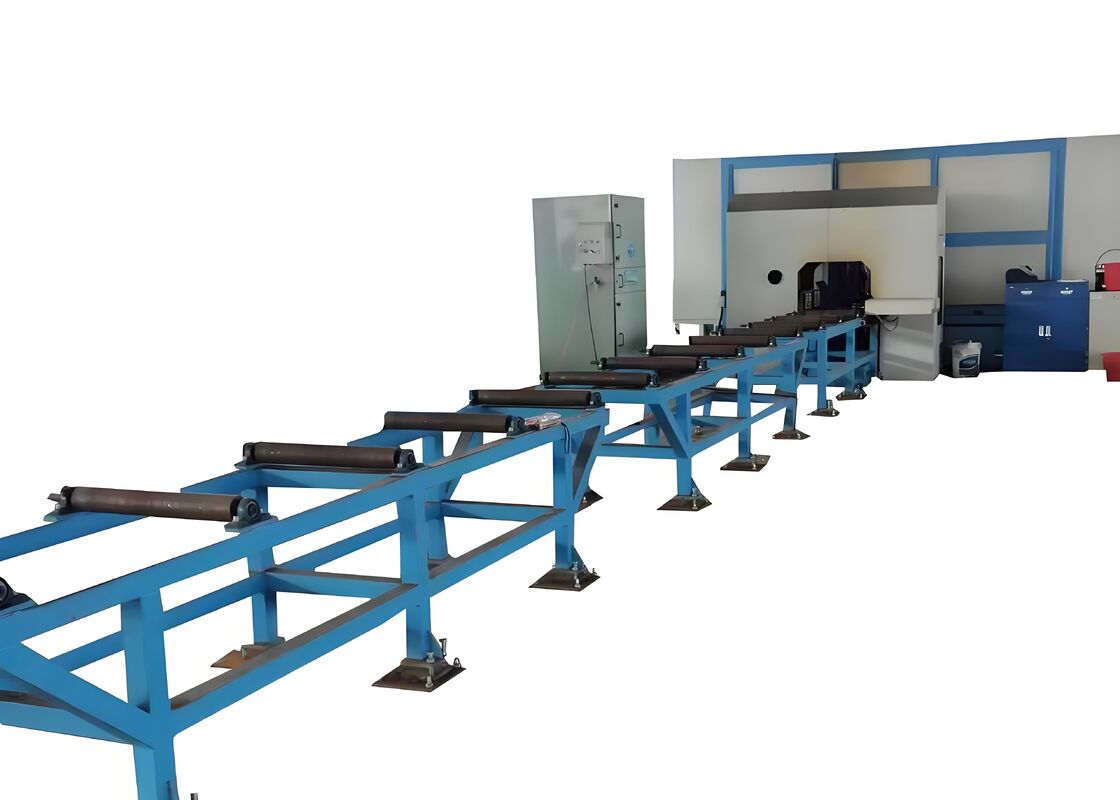

RAMA ROLEK POSUWOWYCH: Składająca się z pięciu zestawów zespołów rolek, rolek nie napędzanych i kół pozycjonujących bocznych, rama rolek posuwowych charakteryzuje się prostą konstrukcją, łatwością obsługi, wysoką precyzją posuwu i niezwykłą wydajnością.

OBSZAR PRZECHOWYWANIA WYKOŃCZONYCH ELEMENTÓW: Po zakończeniu wiercenia, element jest przenoszony z modułu wiercącego i transportowany za pomocą zmotoryzowanego systemu rolek z napędem łańcuchowym. Wykończony produkt jest następnie bezpośrednio przechowywany przy użyciu czterech zestawów wózków.

AUTO POSUW: Zaawansowany system mocowania zmniejsza interwencję ręczną. Tor wózka jest wyposażony w precyzyjne szyny prowadzące i wsporniki, zapewniając stabilny i dokładny posuw.

ŁATWA OBSŁUGA: System obsługuje opcje programowania online i offline. Dane zewnętrzne mogą być przesyłane za pomocą dysku USB. Jest w pełni kompatybilny z oprogramowaniem TEKLA 3D i plikami DSTV, umożliwiając bezpośredni eksport programów obróbki.

Podczas sesji demonstracyjnych próbek, maszyna do wiercenia, znakowania i cięcia profili stalowych i blach CNC skutecznie demonstruje swoje możliwości obróbcze, obsługując standardowe próbki profili dwuteowych o różnej szerokości półek i grubościach ścianek, a także próbki ceowników o zróżnicowanych wymiarach. Prezentowane w tych demonstracjach próbki wyraźnie podkreślają biegłość maszyny w osiąganiu precyzyjnego umiejscowienia otworów, czysto gwintowanych otworów oraz wyraźnych, dokładnych wzorów znakowania, tym samym w pełni podkreślając jej wyjątkową dokładność i niezawodność w zastosowaniach rzeczywistych.

Maszyna ta jest specjalnie zaprojektowana do szybkiej obróbki otworów w profilach dwuteowych i ceownikach. Posiada wrzeciono napędzane serwomotorem, sterowane za pomocą systemu CNC, z posuwem realizowanym przez wózek CNC, co zapewnia wyjątkową wydajność i dokładność. Jest szeroko stosowana w takich sektorach jak budownictwo, produkcja mostów i inne powiązane branże.
