Wieża telekomunikacyjna Produkcja Hydrauliczna CNC Linia kątowa Wieża linii przesyłowej energii

Wieża telekomunikacyjna Produkcja Hydrauliczna CNC Linia kątowa Wieża linii przesyłowej energii

Wprowadzenie produktu:

To urządzenie wielofunkcyjne, które łączy w sobie możliwości bicia, drukowania i obcinania stali kątowej, stali kanałowej i płyt.trzy różne funkcje mogą być wykonywane na trzech rodzajach materiałów metalowych.

Struktura maszyny:

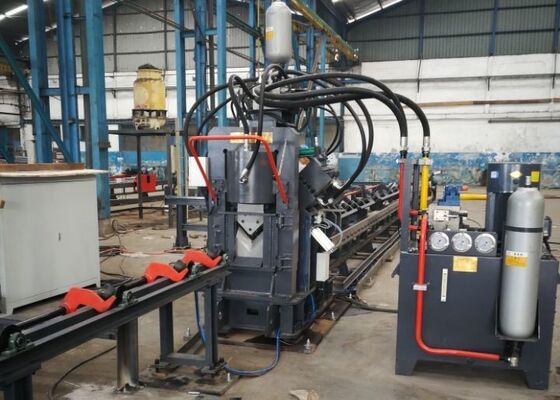

Linia produkcyjna ta składa się z sześciu elementów: sekcji ładowania obrabiarków, systemu podawania, maszyny głównej, sekcji rozładunku gotowego produktu, systemu sterowania elektrycznego i jednostki napędowej hydraulicznej.

Parametry produktu:

Cechy charakterystyczne i skłonność części:

1Sekcja karmienia

Sekcja karmienia składa się z kanału karmienia i wózka CNC.

Kanał zasilający: obejmuje rolki przenośne, uchwyty, ramy, precyzyjne kierownice liniowe i koła pozycjonowania bocznego.

Pojazd z napędem CNC: Pojazd z napędem składa się z silnika serwo, biegów napędowych, pasów synchronizacyjnych, ramy pojazdu, prętów do zaciskania i pazurów do zaciskania.

Pierwsza część obrabiania umieszczana jest ręcznie w zacisku, następnie zacisek jest automatycznie przenoszony do głównego urządzenia do przebijania i obcinania, napędzanego przez serwomotor,zgodnie z instrukcjami dostarczonymi przez komputer.

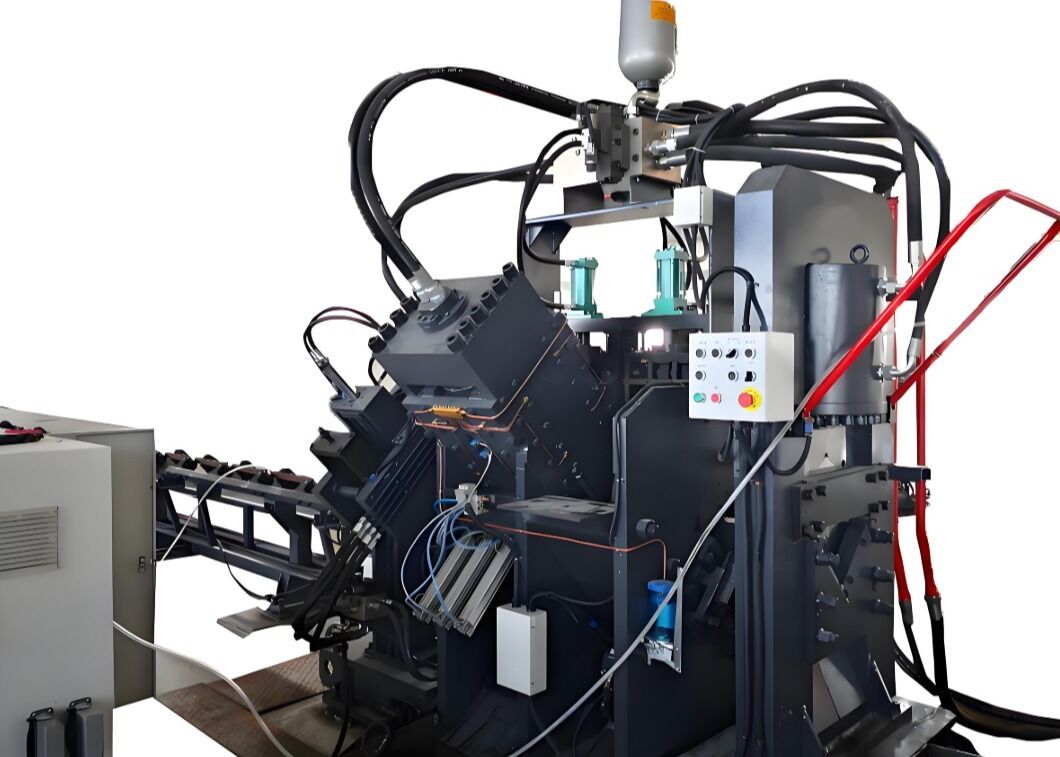

2Główna maszyna.

Ta sekcja składa się z jednostki tłoczenia, jednostki tłoczenia, jednostki wspierającej, jednostki dźgającej bok i jednostki strzygającej.

Jednostka tłocząca: Jednostka ta jest zaprojektowana tak, aby zabezpieczyć przedmiot i zapobiec jego odchyleniom, a jednocześnie wytrzymać siły wywołane podczas bicia i strzyżenia.

Jednostka typograficzna: Jednostka typograficzna składa się z stałej podstawy maszyny, cylindra oleju, który porusza podstawę, hydraulicznego cylindra głowicy napędowej,cylinder o czterech pozycjach, umożliwiający przeniesienie czterech pudeł znaków, oraz mechanizm regulacji ręcznej.

Podtrzymująca jednostka: Podczas podawania materiału, podtrzymująca jednostka jest umieszczona wyżej niż jednostki perforujące i typujące, aby zapobiec kontaktu stali kątowej z dolnym ostrzem.urządzenie wspierające jest obniżane poniżej urządzeń do przebijania i drukowania w celu zapewnienia jakości przebijaniaWykonywane są również operacje obróbkowe, krojeniowe i koszenia.

Jednostka perforująca: Jednostka ta posiada trzy pozycje perforujące z każdej strony.Pozycjonowanie ciosów jest napędzane przez serwo silnik poprzez śruby kulkowej i kwadratowego systemu kolei, zapewniając wysoką precyzję pozycjonowania.

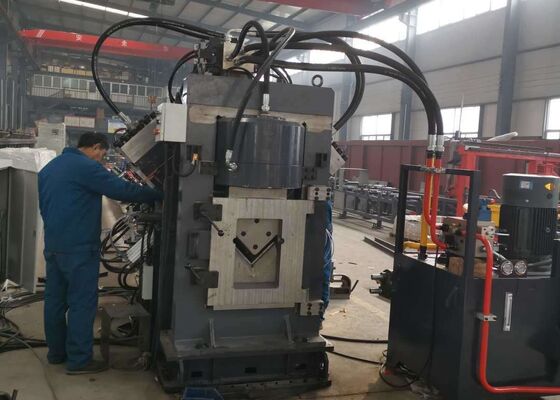

Jednostka obcięcia: Jednostka ta składa się z nadwozia ramy, hydraulicznego cylindru napędowego, górnego pudełka noża, dolnego pudełka noża, mechanizmu przeniesienia, komponentów prasowych i systemu przenośnego.Maszyna jest zdolna do cięcia stali kątowej, stali kanałowej i płytek poprzez wymianę różnych matryc do cięcia.

System podawania jest zaprojektowany tak, aby uniemożliwić kontakt stali kątowej z dolnym ostrzem.

3. Zakończona jednostka rozładunku obrabiarków

W tej sekcji znajdują się rolka wspierająca przedmiot obróbki i wał wspierający.

Naciskając przycisk, można wyrzucić przedmiot do lewej lub prawej strony, w zależności od specyfikacji klienta.

4Sekcja energii hydraulicznej
Maszyna ta jest wyposażona w samodzielną stację hydrauliczną, która ułatwia utrzymanie urządzenia.skuteczne zapobieganie wyciekom stawów. zawory hydrauliczne są zintegrowane poprzez blok zaworu, wykorzystując zarówno zawory płytkowe, jak i zawory wkładowe jednocześnie.Minimalizowanie strat w rurociągach i zapewnienie pełnego wykorzystania efektywności systemu.

5. Elektryczne sterowanie
System sterowania elektrycznego maszyny jest zaawansowany i dobrze zorganizowany, zapewniając proste programowanie i przyjazną obsługę.Oprogramowanie sterujące stale monitoruje działanie maszyny, a w przypadku awarii ekran CRT wyświetla szczegółowe informacje o awarii oraz sugerowane działania naprawcze.

Te próbki, reprezentujące standardowe specyfikacje i typowe parametry przetwarzania w branży wież stalowych kątowych, umożliwiają użytkownikom bezpośrednią ocenę jakości sprzętu.dokładność, i wykonania, stanowią one namacalny punkt odniesienia do oceny wydajności sprzętu i zgodności z określonymi normami produkcyjnymi, wspierając w ten sposóbpodejmowanie decyzji dotyczących wykorzystania danych w przyszłości;.

W budowie linii przesyłowych ultrawysokiego napięcia (UHV), gdzie wieże muszą wytrzymać ekstremalne warunki pogodowe i duże obciążenia,Sprzęt ten odgrywa kluczową rolę w przetwarzaniu elementów stalowych, które tworzą strukturę rdzenia wieży.- niezawodnie wykonuje operacje wiercenia i pieczętowania na stali kątowej stosowanej do ciał wieży, skrzyżowania ramion i innych istotnych elementów konstrukcyjnych,zapewnienie precyzyjnych wymiarów i bezpiecznych połączeń, które utrzymują ogólną stabilność wież.
