Przemysł obróbki stali kątowej Linia do wiercenia stali kątowej CNC Produkcja konstrukcji stalowych

Przemysł przetwórstwa stali kątowej CNC Linia wiercenia stali kątowej

Stosowanie produktu:

Linia produkcyjna jest przeznaczona do oznakowania i wiercenia elementów stosowanych w wieżach energetycznych, konstrukcjach komunikacyjnych i stalowych ramkach.

Charakterystyka struktury produktu:

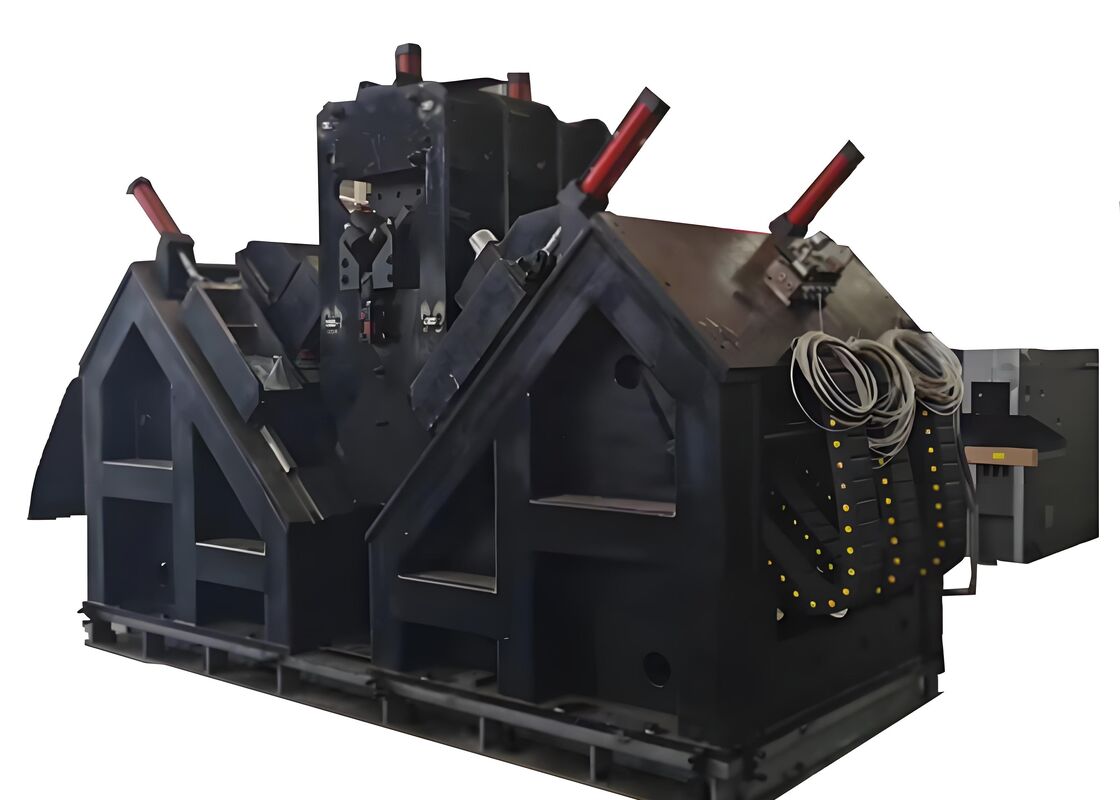

Maszyna składa się głównie z bocznego stołu podawania, mechanizmu podawania przewrotu, kanału podawania, systemu oznakowania wózka CNC, jednostki do pisania, jednostki wiercenia, jednostki prasowej, przenośnika materiału gotowego,system hydrauliczny, system pneumatyczny, system sterowania i inne elementy.

Główne parametry:

Charakterystyka produktu:

1Ta linia przetwarzania składa się z przenośnika poprzecznego, przenośnika przewracania, przenośnika napędowego, przenośnika napędowego CNC, dwóch zestawów jednostek wiercenia, jednego zestawu jednostki oznakowania,automatyczny przenośnik rozładunkowy i odpowiednia stacja hydraulicznaWykorzystuj technologię CNC, serwo silnik w karmieniu, z wysoką wydajnością, stabilną precyzją obróbki.

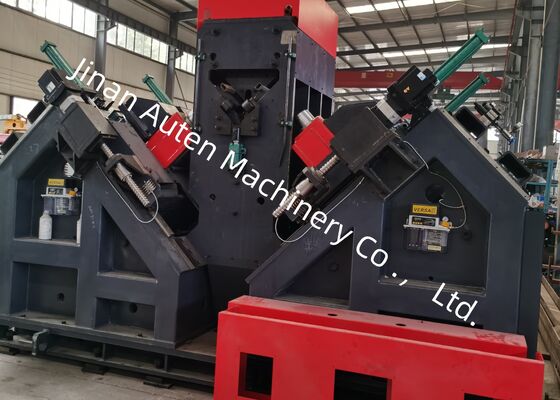

2Na każdej stronie znajduje się jeden zestaw wiertarki.Jednostka wiertnicza może realizować ruch CNC holistycznie dla zmiany stadiów wiertniczych, aby zapewnić dokładność otworów.

3Prędkości obrotowe wszystkich wrzutow są ustawiane bez kroków przez przetwornik, a prędkości podawania są również ustawiane bez kroków przez zawory regulacyjne prędkości.karmienie w pracy, i szybkie wycofywanie wrzutow wszystkie są skończone automatycznie.

4. Jedna jednostka oznakowania w linii wiertniczej. Stadiony oznakowania mogą być wygodnie ustawione z góry.Główne komponenty są importowaneSystem chłodzenia cyrkulacyjnego jest stosowany w celu wydłużenia żywotności wiertarki.

5Wszystkie oznakowanie i wiercenie w automatycznej kompletności,wszystkie gotowe kąty mogą być rozładowywane przez pneumatyczne urządzenie obrotów w celu złagodzenia siły roboczej pracowników z korzyściami w porównaniu z innymi producentami.

6System sterowania składa się z komputera hosta, serwo silnika, PLC, zewnętrznego przełącznika monitorowania, itp.program przetwarzania zostanie wygenerowany automatycznieOprócz tego program można zapisywać, wybierać, wyświetlać i komunikować zgodnie z numerem obróbki.

7Linia obróbkowa instaluje urządzenie wspierające i tłoczące, aby sprostać wymaganiom kątów obróbki z większym gięciem.

Próbki te obejmują szerokie spektrum standardowych specyfikacji i wzorów otworów stali kątowej stosowanej w budowie wież linii przesyłowych.Pozwalają one potencjalnym użytkownikom lub inspektorom na wizualną ocenę skuteczności działania urządzenia, zapewniające namacalne i proste odniesienia w celu ustalenia, czy urządzenie spełnia praktyczne normy produkcyjne wymagane do produkcji wież linii przesyłowych.

W budowie linii przesyłowych ultrawysokiego napięcia (UHV), w których wieże przesyłowe muszą wytrzymać ekstremalne warunki pogodowe i duże obciążenia,urządzenie to odgrywa kluczową rolę w przetwarzaniu składników stalowych kątowych dla głównych konstrukcji nośnych wieżWykonuje operacje wiercenia i pieczętowania stali kątowej stosowanej w kadłubach wieży, skrzyżowaniach i innych istotnych komponentach konstrukcyjnych,zapewnienie wysokiej precyzji wymiarowej i niezawodnej wydajności połączeniaTo z kolei zapewnia długoterminową stabilność strukturalną wież przesyłowych przez cały okres ich eksploatacji.
