Maszyna do wiercenia i frezowania dwuteowników CNC do inżynierii budowlanej i mostowej

Maszyna do wiercenia i frezowania dwuteowników CNC do inżynierii budowlanej i mostowej

Wprowadzenie do produktu:

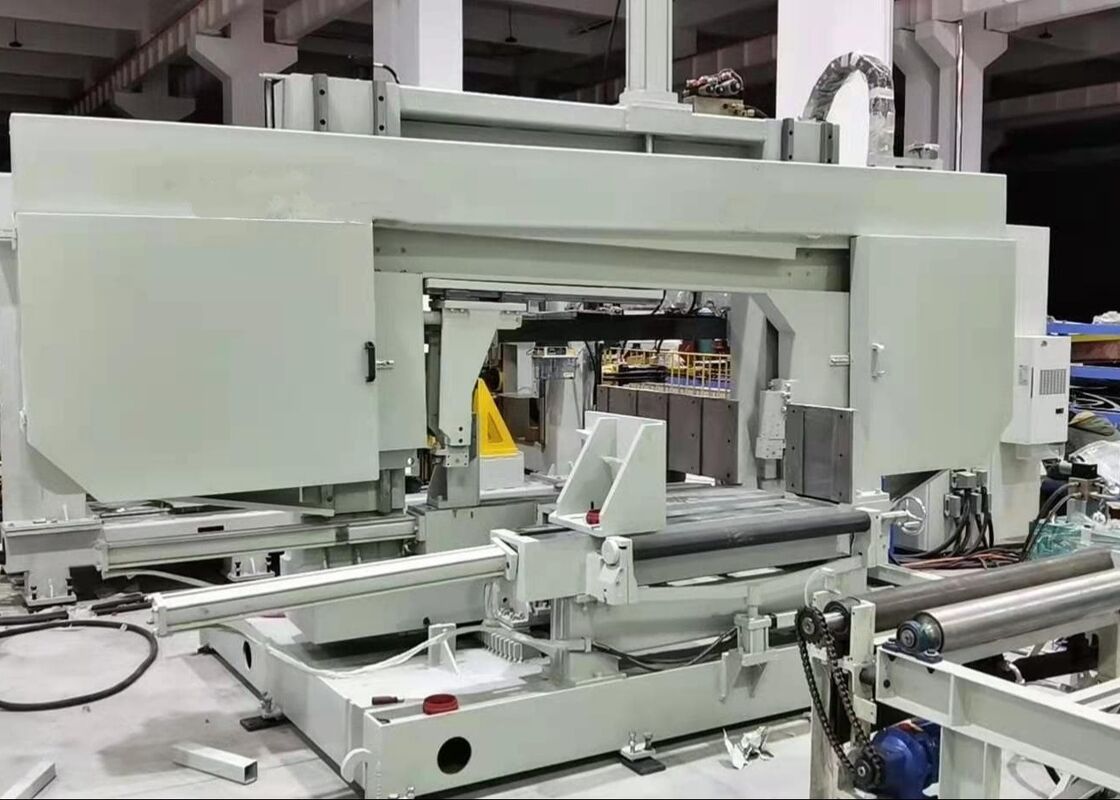

Maszyna serii BHD to rozwiązanie do wiercenia przeznaczone dla belek o wymiarach do 1250 mm szerokości i 600 mm wysokości. Głównie wykorzystywana jest do obróbki otworów w dwuteownikach, ceownikach, kątownikach i rurach prostokątnych. Pozycjonowanie i posuw trzech wrzecion są napędzane silnikami serwo. Posiada wrzeciono napędzane reduktorem, posuw oparty na silniku serwo oraz posuw wzdłużny oparty na wózku CNC. Maszyna ta jest szeroko stosowana w branżach takich jak budownictwo, produkcja mostów i inne powiązane sektory.

Informacje o konfiguracji produktu:

ZASTOSOWANIE:

Maszyna jest głównie używana do wiercenia dwuteowników, stali kanałowej i belek skrzynkowych, i jest szeroko stosowana w branżach takich jak produkcja stali, budownictwo, mosty, trójwymiarowe garaże parkingowe i inne. 7-osiowa maszyna do trójwymiarowego wiercenia stali profilowej CNC wykorzystuje siedem silników serwo do precyzyjnego pozycjonowania wiercenia w dwóch kierunkach pionowych, jednym kierunku poziomym i jednym kierunku wzdłużnym, wraz z posuwem napędzanym serwo dla trzech wrzecion. Maszyna posiada trzy powierzchnie wiercące, każda wyposażona w jedno wrzeciono wiercące. Każde wrzeciono wiercące jest napędzane silnikiem z konwersją częstotliwości, a wrzeciona oferują posuw sterowany serwo. Przy średnicy otworu 1, maszyna przetwarza otwory na wszystkich trzech stronach detalu w jednym przejściu, zapewniając wysoką wydajność i precyzyjne pozycjonowanie otworów. Maszyna ta jest niezbędna do utrzymania standardów jakości w branży produkcji stali.

Główne cechy linii do wiercenia belek CNC:

1. Przenośnik wlotowy i wózek posuwowy – szybki, niezawodny i precyzyjny
2. Opcjonalny przenośnik poprzeczny i system załadunku – wysoka wydajność
3. Opcjonalna jednostka znakująca dyskową – automatycznie wybiera 38 znaków znakujących
4. Jednostka wiercąca – każde wrzeciono swobodnie ruchome wzdłuż osi X w zakresie 520 mm

5. Korpus maszyny – solidna konstrukcja, wysoka sztywność i doskonała stabilność
6. Układ elektryczny – przyjazne dla użytkownika programowanie i obsługa, kompatybilne z plikami CAM NC1, DXF i DSTV

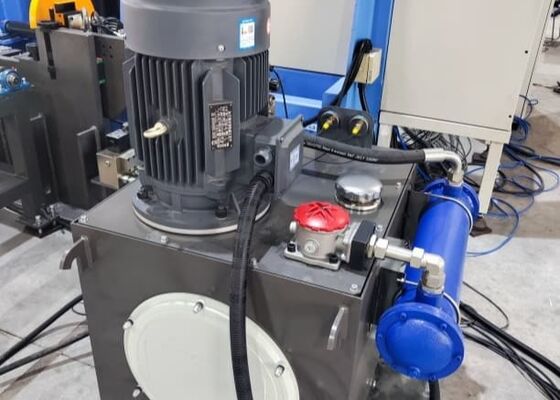

7. Jednostka hydrauliczna i system chłodzenia – hydrauliczne mocowanie belek i system chłodzenia powietrzem/klimatyzacja
8. Stacja hydrauliczna – wyposażona w system chłodzenia wodą

OBRÓBKA NA ZIMNO: Maszyna do wiercenia dwuteowników jest wykorzystywana do wiercenia wzorów otworów na płytach łączących profile stalowe.

STRUKTURA OGÓLNA: Zewnętrzne wały są napędzane silnikami serwo i prowadzone przez precyzyjne prowadnice liniowe, zapewniając ogólną dokładność operacyjną.

RAMA ROLEK POSUWOWYCH: Składająca się z pięciu zestawów ram rolek, rolek nie napędzanych i kół pozycjonujących bocznych, rama rolek posuwowych charakteryzuje się prostą konstrukcją, łatwą obsługą, wysoką dokładnością posuwu i doskonałą wydajnością.

OBSZAR PRZECHOWYWANIA WYKOŃCZONYCH ELEMENTÓW: Detal jest podawany z jednostki wiercącej i transportowany przez napędzany silnikiem system rolek napędowych z łańcuchem. Gotowy produkt jest następnie bezpośrednio przechowywany przy użyciu czterech zestawów wózków.

AUTOMATYCZNE PODAWANIE: Inteligentny system mocowania zmniejsza nakład pracy ręcznej. Tor wózka jest wyposażony w precyzyjne szyny prowadzące i zębatki, zapewniając stabilne i dokładne podawanie.

ŁATWA OBSŁUGA: System obsługuje zarówno metody programowania online, jak i offline. Informacje zewnętrzne mogą być wymieniane za pomocą dysku USB. Jest kompatybilny z oprogramowaniem TEKLA 3D i plikami DSTV, umożliwiając bezpośredni eksport programów przetwarzania.

Podczas sesji demonstracyjnych próbek, maszyna do wiercenia, znakowania i cięcia belek i blach CNC skutecznie podkreśla swoje możliwości przetwarzania podczas obróbki standardowych próbek dwuteowników o różnej szerokości półek i grubościach ścianek, a także próbek ceowników o różnych rozmiarach. Prezentowane w tych demonstracjach próbki jasno ilustrują zdolność maszyny do osiągania precyzyjnego pozycjonowania otworów, czysto gwintowanych otworów i wyraźnych, dokładnych wzorów znakowania, tym samym w pełni demonstrując jej wyjątkową dokładność i niezawodność w rzeczywistych zastosowaniach.

Maszyna jest głównie używana do szybkiej obróbki otworów w dwuteownikach i ceownikach. Posiada wrzeciono napędzane silnikiem serwo, sterowane przez system CNC, z posuwem wzdłużnym zarządzanym przez wózek CNC, zapewniając zarówno wysoką wydajność, jak i precyzję. Jest szeroko stosowana w branżach takich jak budownictwo, budowa mostów i inne powiązane sektory.
