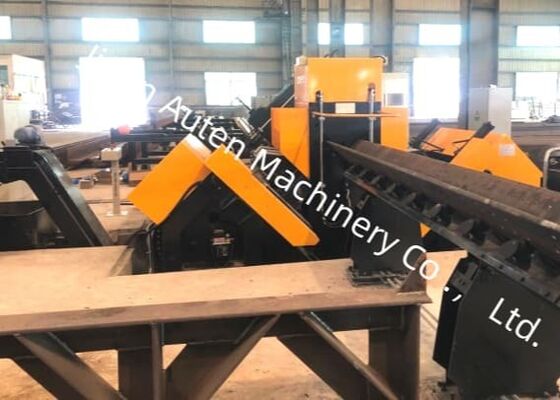

Obróbka stalowa kątowa CNC Drukowanie kątowe i linia oznakowania Produkcja ram stalowych

Obróbka stalowa kątowa CNC Drukowanie kątowe i linia oznakowania Produkcja ram stalowych

Przemysł stosowany:

Maszyna jest specjalistycznym sprzętem przeznaczonym do wiercenia i oznakowania stali kątowej, stosowanym głównie w przemyśle wież stalowych kątowych.

Skład produktu:

Maszyna ta składa się głównie z przenośnika poprzecznego, obracającego się systemu załadunku, przenośnika napędowego, wozu napędowego CNC, urządzenia wiertniczego, urządzenia oznakowania, przenośnika rozładunkowego,wraz z hydrauliczną, systemów elektrycznych i pneumatycznych, między innymi.

Główne parametry:

Charakterystyka produktu:

1Linia ta składa się z przenośnika poprzecznego, przenośnika przewracającego, przenośnika wprowadzającego, przenośnika wprowadzającego CNC, dwóch jednostek wiertniczych, jednostki oznakowania, przenośnika automatycznego rozładunku,wraz z odpowiednią stacją hydrauliczną i elektrycznym systemem chłodzeniaWykorzystując technologię CNC i serwo silniki do karmienia, system zapewnia wysoką wydajność i stabilną precyzję obrabiarków.

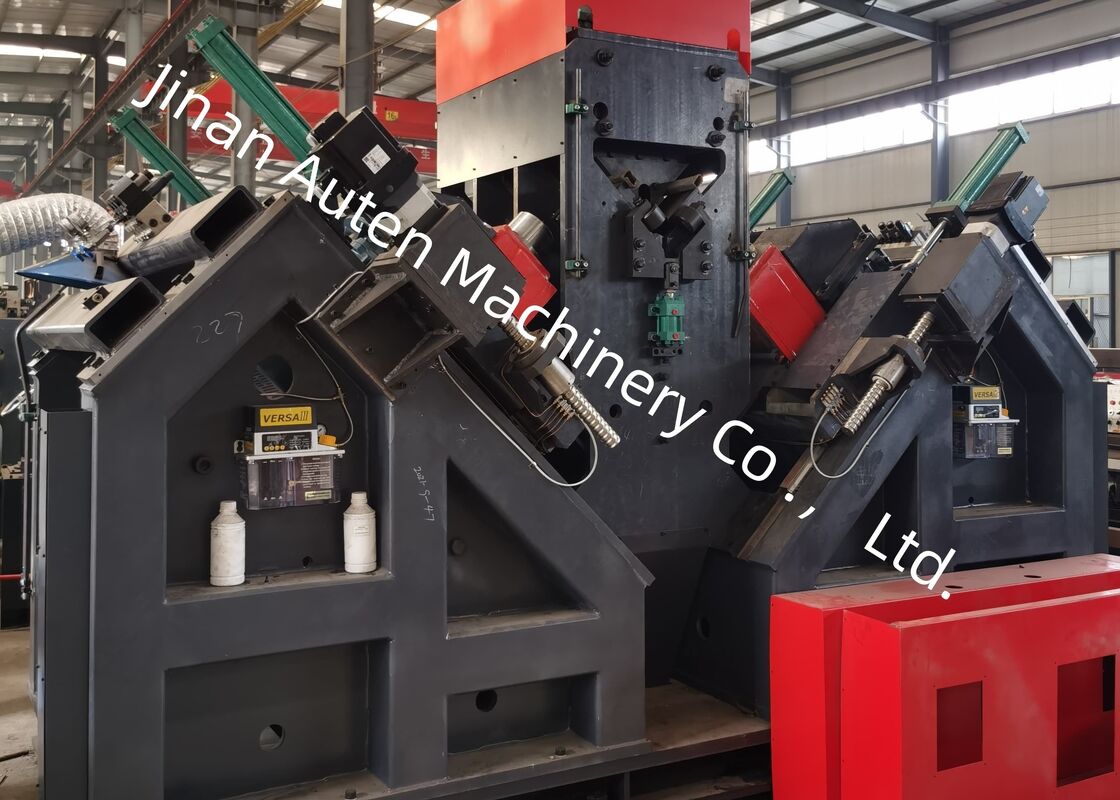

2. Na każdej stronie zainstalowana jest jednostka wiertnicza, z której każda jednostka może pomieścić trzy wiertarki o różnych rozmiarach.zapewnienie precyzyjnej dokładności otworu.

3Prędkości obrotowe wszystkich wrzutow mogą być ustawiane przez przetwornik, natomiast prędkości podawania są również nieskończenie regulowane przez zawory regulacji prędkości.Przejście od szybkiego karmienia, pracy, karmienia i szybkiego wyciągania wrzutow jest w pełni zautomatyzowany.

4. Linia wiertnicza obejmuje jedną jednostkę oznakowania, z łatwym ustawieniem pozycji oznakowania.Kluczowe komponenty są pozyskiwane od międzynarodowych dostawcówAby wydłużyć żywotność wiertni, stosowany jest krążący system chłodzenia.

5Zarówno oznakowanie, jak i wiercenie są w pełni zautomatyzowane, a wszystkie ukończone kąty są rozładowywane przez pneumatyczne urządzenie obrotowe,zmniejszenie obciążenia pracowników i oferowanie wyraźnych korzyści w stosunku do innych producentów.

6System sterowania składa się z komputera hosta, silnika serwo, PLC, zewnętrznych przełączników monitorowania i innych komponentów.program przetwarzania jest generowany automatycznieDodatkowo program można zapisywać, wybierać, wyświetlać i komunikować na podstawie numeru obróbki.

7Linia obróbkowa jest wyposażona w urządzenia wspierające i tłoczące, aby umożliwić obróbkę kątów o większych zakrętach.

Próbki te reprezentują szereg standardowych specyfikacji i konfiguracji otworów stali kątowej powszechnie stosowanych w budowie wież linii przesyłowych.Wykonują one funkcję odniesienia wizualnego dla potencjalnych użytkowników lub inspektorów w celu oceny wydajności operacyjnej urządzenia., zapewniające jasne i wymierne w ilość kryteria odniesienia w celu oceny, czy urządzenie spełnia wymagane normy produkcyjne dla produkcji wieży linii przesyłowej.

W budowie linii przesyłowych ultrawysokiego napięcia (UHV), w których wieże przesyłowe są narażone na trudne warunki pogodowe i znaczne obciążenia,urządzenie to jest niezbędne do obróbki składników stalowych kątowych, które tworzą podstawowe konstrukcje nośne wież. Efektywnie wykonuje operacje wiercenia i pieczętowania na stali kątowej stosowanej w korpusie wieży, skrzyżowaniu ramion i innych istotnych komponentach konstrukcyjnych,zapewnienie precyzyjnej dokładności wymiarowej i niezawodnej wydajności połączeniaW konsekwencji odgrywa ona istotną rolę w utrzymaniu długoterminowej integralności strukturalnej i stabilności wież przesyłowych przez cały okres ich eksploatacji.
