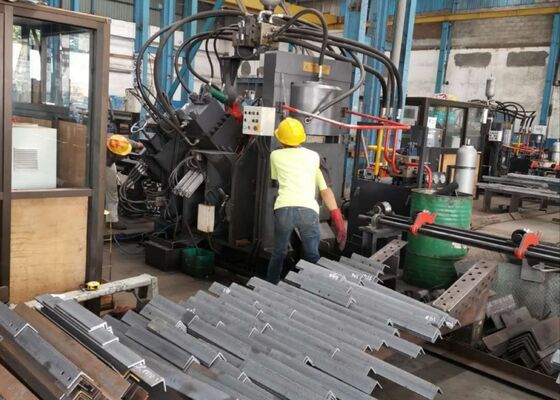

Maszyna do wykrawania kątowników CNC do produkcji wież transmisyjnych, produkcji wież telekomunikacyjnych

Produkcja wieży przenośnej Maszyna do bicia kątowego CNC Produkcja wieży telekomunikacyjnej

Wprowadzenie produktu:

Linia produkcyjna JNC z serii szybkiego drukowania kątowego CNC, oznakowania i cięcia składa się z kluczowych komponentów, w tym jednostki drukowania, jednostki oznakowania, jednostki cięcia, przenośnika poprzecznego,przenośnik obrotowy, przenośnik do podawania, przenośnik do rozładunku, wózek do podawania CNC, system hydrauliczny, system elektryczny, system pneumatyczny i inne niezbędne elementy.Specjalnie zaprojektowane do automatycznego przetwarzania stali kątowej w produkcji wieży, linia ta działa całkowicie za pomocą sterowania numerycznego, zapewniając łatwość użytkowania.

Parametry produktu:

Charakterystyka produktu:

1Maszyna do bicia żelaza kątowego CNC jest wyposażona w dwa lub trzy jednostki bijące, z których każda jest zdolna do obsługi trzech różnych rozmiarów bicia.Te jednostki przebicia są precyzyjnie sterowane przez numeryczne sterowanie (NC), zapewniając dokładne i regulowane pozycje bicia. Maszyna może wytwarzać zarówno okrągłe, jak i owalne otwory.znacząco zwiększa wydajność produkcjiW przypadku stali kątowej 50×50×4 mm maszyna osiąga moc produkcyjną 9-10 ton na 8-godzinną zmianę.

2. Jednostka oznakowania maszyny do bicia kątowego CNC jest umieszczona w wytrzymałej i trwałej obudowie.oferuje elastyczność w regulacji pozycji oznakowaniaPonadto maszyna wykorzystuje metodę oznaczania dysku z 10 wierszami, automatycznie wybierając znaki bez ręcznego wprowadzania, znacznie poprawiając tym samym wydajność oznaczania.

3. Maszyna do cięcia prętów kątowych CNC jest wyposażona w jednostkę do cięcia jednokształtnego ostrza, znaną ze swej wyższej siły cięcia.gładka powierzchnia cięciaObudowa ostrza posiada otwartą konstrukcję drzwi, umożliwiającą szybką i bezpieczną wymianę ostrza.

4Horyzontalny stolik materiału skutecznie przenosi szkielet kątowy na obracający się stojak materiału, który jest napędzany przez silnik i reduktor.System ten zapewnia bezpieczne umieszczenie pręta kątowego na przenośniku do podawania do dalszego przetwarzania.

5. Przedmiot jest mocno trzymany i zasila się przez wózek CNC, gwarantujący precyzyjne ustawienie i dokładność pozycjonowania.z odwrotnym przekazaniem pozycji przez kodownik fotoelektryczny, działające w systemie sterowania zamkniętym.

6. Maszyna do perforowania i znakowania metalu ze stali kątowej CNC jest napędzana przez układ hydrauliczny, który napędza operacje perforowania, znakowania i obcinania.Jest wyposażony w szybką stację hydrauliczną wyposażoną w akumulator, a linie hydrauliczne wykorzystują połączenia typu ferrule w celu zapewnienia bezciekowej pracy przy jednoczesnym uproszczeniu konserwacji i wymiany.Główne bloki zaworu hydraulicznego pochodzą z renomowanej marki Atos, gwarantujący niezawodny i wydajny system hydrauliczny.

7System chłodzenia stacji hydraulicznej oferuje różne opcje, w tym chłodzenie wodne, chłodzenie powietrza lub chłodzenie olejem.Ta elastyczność umożliwia klientom wybór najbardziej odpowiedniej metody chłodzenia w oparciu o ich szczególne potrzeby operacyjne.

8System sterowania składa się z górnego komputera, sterownika PLC, serwomotora, zewnętrznych przełączników wykrywania i innych zintegrowanych komponentów.i system automatycznie generuje odpowiedni program przetwarzania. Jest w pełni kompatybilny z formatami plików, takimi jak DXF, NC i innymi generowanymi przez oprogramowanie CAD.z wyświetlaczem intuicyjnym i uproszczoną obsługąOferuje funkcjonalności takie jak graficzna wizualizacja obrabiarków, rozległe przechowywanie danych, śledzenie pozycji i powiadomienia o alarmie awaryjnym.

Próbki te, które odzwierciedlają standardowe specyfikacje i typowe warunki przetwarzania w przemyśle wież stalowych,zapewnienie użytkownikom możliwości bezpośredniej oceny jakości przetwarzania sprzętu, dokładność i wykonanie. Służą one jako konkretne odniesienie do oceny wydajności sprzętu i jego dostosowania do specyficznych potrzeb produkcyjnych, ułatwiając w ten sposób informowanie,podejmowanie decyzji opartych na danych dla potencjalnych zastosowań.

W budowie linii przesyłowych ultrawysokiego napięcia (UHV), w których wieże są narażone na ekstremalne warunki pogodowe i znaczne obciążenia,To urządzenie jest niezbędne do przetwarzania elementów stalowych kątowych, które tworzą podstawową strukturę wież.. skutecznie wykonuje operacje wiercenia i pieczętowania na stali kątowej stosowanej do ciał wieży, skrzyżowania ramion i innych krytycznych elementów konstrukcyjnych,zapewnienie precyzyjnych wymiarów i silnych połączeń, które utrzymują ogólną stabilność i integralność wież.
