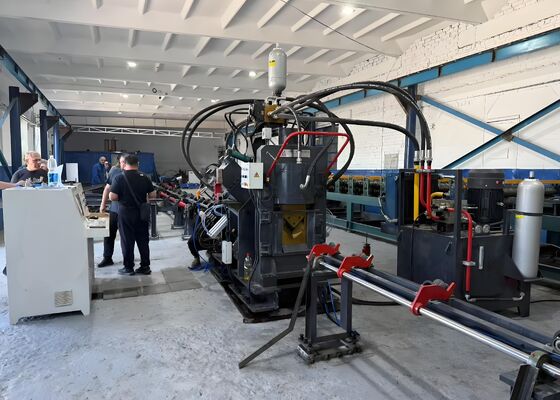

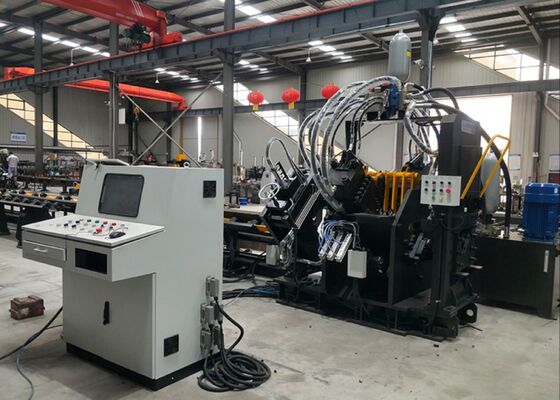

32x7x3m Całkowity rozmiar Profil kątowy Obróbka CNC kąt żelaza i stali Wieża maszynowa Linia 3 Oś CNC

32x7x3m Całkowity rozmiar Profil kątowy Obróbka CNC kąt żelaza i stali Wieża maszynowa Linia 3 Oś CNC

Wprowadzenie produktu:

Linia produkcyjna JNC serii szybkiego drukowania kątowego CNC, oznakowania i cięcia składa się głównie z jednostki drukowania, jednostki oznakowania, jednostki cięcia, przenośnika poprzecznego, przenośnika obrotowego,przenośnik do podawania, przenośnik rozładunkowy, wózek CNC, układ hydrauliczny, układ elektryczny, układ pneumatyczny i inne niezbędne elementy.Specjalnie zaprojektowane do automatycznego przetwarzania stali kątowej w produkcji wieży, ta linia produkcyjna działa całkowicie pod kontrolą numeryczną, zapewniając przyjazną obsługę.

Parametry produktu:

Charakterystyka produktu:

1Maszyna do bicia żelaza kątowego CNC jest wyposażona w dwie lub trzy jednostki bijące, z których każda może pomieścić trzy różne rozmiary bicia.Te jednostki przebicia są precyzyjnie sterowane przez numeryczne sterowanie (NC), zapewniając dokładne i regulowane pozycje przebicia. Maszyna jest w stanie wytwarzać zarówno okrągłe, jak i owalne otwory.znacząco zwiększa wydajność produkcjiW przypadku stali kątowej 50×50×4 mm maszyna osiąga moc produkcyjną 9-10 ton w ośmiogodzinnej zmianie.

2. Jednostka oznakowania maszyny do bicia kątowego CNC jest umieszczona w solidnej i trwałej obudowie.zapewnienie elastyczności w regulacji pozycji oznakowaniaDodatkowo maszyna wykorzystuje metodę oznaczania dysku z 10 wierszami, automatycznie wybierając znaki bez konieczności ręcznego wprowadzania, znacznie poprawiając w ten sposób wydajność oznaczania.

3Maszyna do cięcia biegów kątowych CNC jest wyposażona w jednostkę do cięcia jednokształtowego ostrza, znana ze swojej wyjątkowej siły cięcia.w wyniku czystej i gładkiej powierzchni cięciaObudowa ostrza posiada otwartą konstrukcję drzwi, ułatwiającą szybką i bezpieczną wymianę ostrza.

4Horyzontalny stolik materiału skutecznie przenosi szkielet kątowy na obracający się stojak materiału, który jest napędzany przez silnik i reduktor.System ten zapewnia bezpieczne umieszczenie pręta kątowego na przenośniku do podawania do dalszego przetwarzania.

5. Przedmiot pracy jest mocno trzymany i zasila się przez wózek zasilający CNC, zapewniając precyzyjne ustawienie i dokładność pozycjonowania.z odwrotną informacją dostarczaną przez kodownik fotoelektryczny, działające w systemie sterowania zamkniętym.

6. CNC kątowa maszyna do przebijania i oznakowania metalu ze stali jest napędzana przez układ hydrauliczny, który napędza funkcje przebijania, oznakowania i obcinania.Ma szybką stację hydrauliczną wyposażoną w akumulator, a przewody hydrauliczne wykorzystują połączenia typu ferrule, zapewniając bezciekowe działanie przy jednoczesnym uproszczeniu konserwacji i wymiany.Podstawowe bloki zaworu hydraulicznego są dostarczane przez renomowaną markę Atos, zapewniając niezawodny i wydajny system hydrauliczny.

7System chłodzenia stacji hydraulicznej oferuje wiele opcji, w tym chłodzenie wodne, chłodzenie powietrza lub chłodzenie olejem.Ta wszechstronność umożliwia klientom wybór najbardziej odpowiedniej metody chłodzenia w oparciu o ich szczególne wymagania operacyjne.

8System sterowania składa się z górnego komputera, sterownika PLC, serwomotora, zewnętrznych przełączników wykrywania i innych integralnych komponentów.i system automatycznie generuje odpowiedni program przetwarzania. Jest w pełni kompatybilny z formatami plików, takimi jak DXF, NC i innymi stworzonymi przez oprogramowanie CAD.oferuje intuicyjny wyświetlacz i usprawnioną obsługęZawiera funkcje takie jak graficzna wizualizacja obrabiarków, rozległe przechowywanie danych, śledzenie lokalizacji i powiadomienia o alarmie awaryjnym.

Próbki te, reprezentujące standardowe specyfikacje i wspólne warunki przetwarzania w przemyśle wież stalowych kątowych, umożliwiają użytkownikom bezpośrednią ocenę jakości przetwarzania sprzętu.dokładność, i wykonania.Służą one jako namacalne odniesienie do oceny wydajności sprzętu i jego przydatności do specyficznych wymagań produkcyjnych, wspierając w ten sposóbpodejmowanie decyzji opartych na danych dla potencjalnych zastosowań.

W budowie linii przesyłowych ultrawysokiego napięcia (UHV), gdzie wieże muszą wytrzymać ekstremalne warunki pogodowe i duże obciążenia,To urządzenie odgrywa kluczową rolę w przetwarzaniu składników stalowych kątowych, które stanowią podstawową ramę konstrukcyjną wież.Wydajnie wykonuje operacje wiercenia i pieczętowania na stali kątowej stosowanej do ciał wieży, skrzyżowania ramion i innych kluczowych elementów konstrukcyjnych,zapewnienie precyzyjnych wymiarów i solidnych połączeń, które utrzymują ogólną stabilność i integralność wież.
