2200/4300KN Siła cięcia CNC kąt przebijania cięcia stalowej linii produkcyjnej wieży 18 liter na grupę

2200/4300KN Siła cięcia CNC kąt przebijania cięcia stalowej linii produkcyjnej wieży 18 liter na grupę

Wprowadzenie produktu:

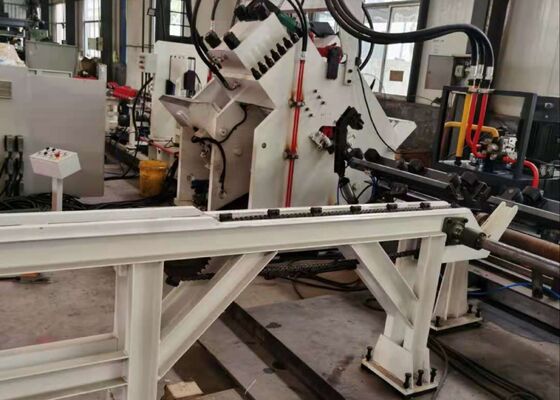

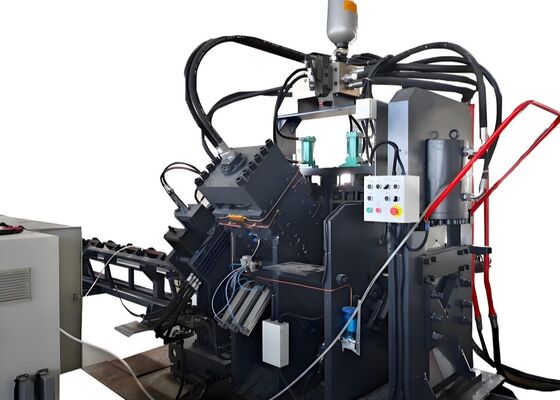

Linia produkcyjna JNC z serii szybkiego drukowania kątowego CNC, oznakowania i cięcia składa się głównie z jednostki drukowania, jednostki oznakowania, jednostki cięcia, przenośnika poprzecznego, przenośnika obrotowego,przenośnik do podawania, przenośnik rozładunkowy, wózek CNC, układ hydrauliczny, układ elektryczny, układ pneumatyczny i inne krytyczne elementy.Specjalnie zaprojektowane do automatycznego przetwarzania stali kątowej w sektorze produkcji wieży, ta linia produkcyjna działa pod pełną kontrolą numeryczną, zapewniając łatwość użytkowania.

Parametry produktu:

Charakterystyka produktu:

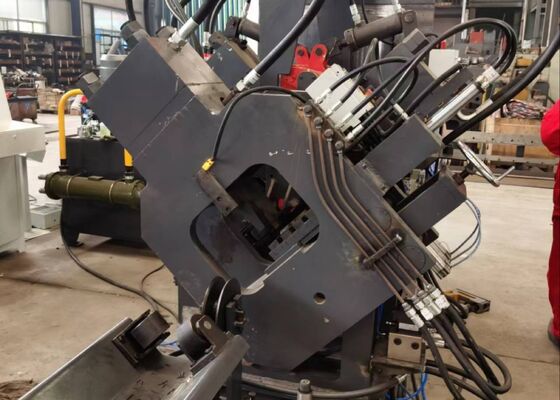

1Maszyna do bicia żelaza kątowego CNC jest wyposażona w dwa lub trzy jednostki bijące, z których każda może pomieścić trzy różne rozmiary bicia.Te jednostki przebicia są precyzyjnie sterowane przez numeryczne sterowanie (NC)Wykorzystując maszyny do tworzenia otworów o szerokości okólnej i owalnej, z możliwością szybkiego karmienia i bicia, znacznie poprawia wydajność produkcji.Do stali kątowej 50 × 50 × 4 mm, maszyna osiąga zdolność produkcyjną 9-10 ton podczas ośmiogodzinnej zmiany.

2. Jednostka oznakowania maszyny do bicia kątowego CNC jest umieszczona w solidnej i trwałej obudowie.oferuje elastyczność w regulacji pozycji oznakowaniaPonadto maszyna wykorzystuje metodę oznaczania dysku z 10 wierszami, automatycznie wybierając znaki bez konieczności ręcznego wprowadzania, znacząco zwiększając w ten sposób wydajność oznaczania.

3Maszyna do cięcia biegów kątowych CNC wyposażona jest w jednostkę do obcinania z jednego ostrza, znaną z wyjątkowej siły cięcia.zapewnienie czystej i gładkiej powierzchni cięciaObudowa ostrza jest zaprojektowana z otwartą strukturą drzwi, umożliwiającą szybką i bezpieczną wymianę ostrza.

4Horyzontalny stolik materiału skutecznie przenosi szkielet kątowy na obracający się stojak materiału, który jest napędzany przez silnik i reduktor.System ten zapewnia bezpieczne umieszczenie pręta kątowego na przenośniku podawania do późniejszego przetwarzania.

5. Przedmiot jest mocno trzymany i zasila się przez wózek CNC, gwarantujący precyzyjne ustawienie i dokładność pozycjonowania.zwrotną informacją z kodera fotoelektrycznego, działające w systemie sterowania zamkniętym.

6. CNC kątowa maszyna do perforowania i oznakowania metalu ze stali działa za pośrednictwem systemu hydraulicznego, który napędza funkcje perforowania, oznakowania i obcinania.Jest wyposażony w szybką stację hydrauliczną wyposażoną w akumulator, a linie hydrauliczne wykorzystują połączenia typu ferrule, zapewniające bezpieczne działanie i uproszczające wymianę i konserwację.Główne bloki zaworów hydraulicznych pochodzą z renomowanej marki Atos, gwarantujący niezawodny i wydajny system hydrauliczny.

7System chłodzenia stacji hydraulicznej oferuje różne opcje, w tym chłodzenie wodne, chłodzenie powietrza lub chłodzenie olejem.Ta elastyczność umożliwia klientom wybór najbardziej odpowiedniej metody chłodzenia w oparciu o ich szczególne potrzeby operacyjne.

8System sterowania składa się z górnego komputera, sterownika PLC, serwomotora, zewnętrznych przełączników wykrywania i innych podstawowych komponentów.i system automatycznie generuje odpowiedni program przetwarzaniaJest również kompatybilny z formatami plików, takimi jak DXF, NC i innymi generowanymi przez oprogramowanie CAD.oferuje przyjazny dla użytkownika wyświetlacz i uproszczoną obsługęObsługuje funkcje takie jak graficzna wizualizacja obróbki, rozległe przechowywanie danych, śledzenie danych lokalizacyjnych i powiadomienia o alarmie awaryjnym.

Próbki te, odzwierciedlające standardowe specyfikacje i typowe warunki przetwarzania w przemyśle wież stalowych kątowych, umożliwiają użytkownikom bezpośrednią ocenę jakości przetwarzania urządzeń,dokładność, i rzemiosła. Zapewniają one namacalne odniesienie do oceny wydajności urządzenia i jego przydatności do specyficznych potrzeb produkcyjnych, ułatwiając w ten sposób świadome,podejmowanie decyzji opartych na danych dla potencjalnych zastosowań.

W budowie linii przesyłowych ultrawysokiego napięcia (UHV), w których wieże są narażone na trudne warunki pogodowe i znaczne obciążenia,To urządzenie jest niezbędne do przetwarzania elementów stalowych kątowych, które tworzą podstawową ramę konstrukcyjną wież.. skutecznie wykonuje operacje wiercenia i pieczętowania na stali kątowej stosowanej do ciał wieży, skrzyżowania ramion i innych krytycznych elementów konstrukcyjnych,zapewnienie precyzyjnych wymiarów i bezpiecznych połączeń, które utrzymują ogólną stabilność i integralność wież.
