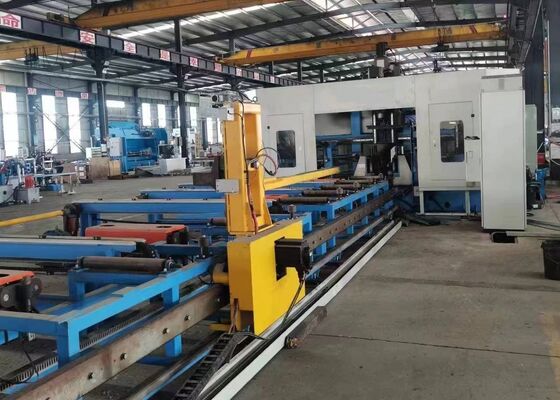

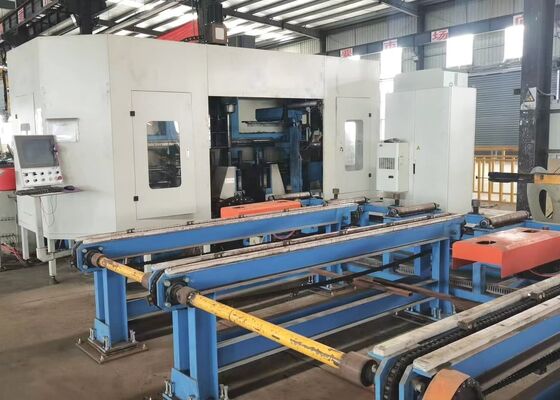

Nowa wiertarka CNC do dwuteowników do konstrukcji stalowych, moc silnika wrzeciona 11/15 kW
Wprowadzenie produktu:
Wiertarka CNC do dwuteowników jest przeznaczona głównie do wiercenia, gwintowania, znakowania i nacinania profili dwuteowych, ceowników, kątowników i innych materiałów metalowych. Jest szeroko stosowana w przemyśle konstrukcji stalowych, w tym w budynkach, garażach, wieżach i konstrukcjach kratowych.
1. Niezbędne i specjalistyczne rozwiązanie do wiercenia w konstrukcjach stalowych.
2. Zdolność do jednoczesnego wiercenia otworów na trzech powierzchniach dwuteowników i ceowników, zapewniając wysoką precyzję i wydajność.
3. Wyposażona w 7 osi CNC, umożliwiających w pełni zautomatyzowane, precyzyjne podawanie i pozycjonowanie.
4. Kompatybilna z rysunkami detali AUTOCAD i DSTV, łatwo konwertująca je na programy obróbki.
Parametry produktu:
| Model |
BHD1000/3 |
| Zakres szerokości dwuteownika (mm) |
100~1000 |
| Zakres wysokości dwuteownika (mm) |
100~500 |
| Zakres szerokości ceownika (mm) |
100~1000 |
| Zakres wysokości ceownika (mm) |
100~250 |
| Maks. grubość detalu (mm) |
80 |
| Maks. długość detalu (m) |
12 lub 15 (opcjonalnie) |
| Ilość wrzecion wiercących |
Łącznie 3 wrzeciona, jedno wrzeciono w jednostce górnej, po jednym po lewej i prawej stronie |
| Stożek otworu wrzeciona |
BT40 |
| Maks. średnica wiercenia (mm) |
40 |
| Moc silnika wrzeciona (kW) |
11/15 |
| Prędkość wrzeciona (obr./min) |
100~3000 |
| Prędkość posuwu wrzeciona (m/min) |
0~10 |
| Prędkość posuwu osi X (m/min) |
0~20 |
| Ilość magazynków narzędziowych |
3 |
| Typ i pojemność magazynka narzędziowego |
Typ rzędowy, 3x4 (opcjonalnie) |
| Jednostka znakująca (opcjonalnie) |
Znakowanie tarczowe, 36 znaków, rozmiar znaku Φ10mm |
| System CNC |
Niemiecki Siemens, Japoński Panasonic, Chiński INVT |
| Metoda chłodzenia |
Chłodzenie mgłą, chłodzenie wewnętrzne + chłodzenie zewnętrzne |
| Ogólne wymiary maszyny (m) |
Około 33x5,5x3,5 |
| Moc całkowita (kW) |
Około 60 |
| Powyższe parametry mogą być dostosowywane i zmieniane zgodnie ze specyficznymi wymaganiami klienta. |
Cechy produktu:
1. Mechanizm posuwu maszyny do cięcia belek wykorzystuje sterowany CNC system mocowania i posuwu wózka, gwarantując wysoką prędkość pracy i precyzyjną dokładność pozycjonowania.
2. Trzy szybkie wrzeciona BT40 służą do wiercenia trzech powierzchni dwuteownika. Wyposażone w wiertła węglikowe, wrzeciona mogą osiągać prędkości obrotowe do 3000 obr./min, zapewniając doskonałą wydajność przetwarzania i wyjątkową wydajność wiercenia. Wióry powstające podczas wiercenia są skutecznie usuwane przez przenośnik wiórów typu łańcuchowego.
3. System chłodzenia linii do wiercenia belek CNC wykorzystuje technologię chłodzenia mgłą, zapewniając zarówno chłodzenie wewnętrzne, jak i zewnętrzne. Każda jednostka wrzeciona wiercącego jest wyposażona w dedykowaną dyszę chłodzenia zewnętrznego i złącze chłodzenia wewnętrznego, oferując elastyczność w wyborze odpowiedniej metody chłodzenia w zależności od specyficznych wymagań wiercenia. Chłodzenie wewnętrzne i zewnętrzne może być używane niezależnie lub jednocześnie, w zależności od potrzeb operacyjnych.
4. System automatycznej wymiany narzędzi (ATC) może być zainstalowany zgodnie ze specyfikacją klienta, eliminując potrzebę ręcznej wymiany narzędzi. Ta funkcja znacznie skraca czas przestoju i poprawia ogólną wydajność operacyjną.
5. Wiertarka do belek może być opcjonalnie wyposażona w hydrauliczny system znakowania tarczowego. Tarcza jest precyzyjnie pozycjonowana przez serwomotor, umożliwiając szybkie znakowanie do 36 różnych znaków.
6. Funkcje automatycznego trasowania i gwintowania zastępują tradycyjne procesy ręcznego trasowania. Narzędzia do trasowania służą do zaznaczania pozycji płyty do późniejszego spawania na półkach i środnikach dwuteowników, oszczędzając czas i poprawiając dokładność. Dodatkowo, operacje gwintowania mogą być wykonywane na półkach i środnikach dwuteowników, znacznie zwiększając wydajność produkcji.
7. Proces mocowania detalu podczas posuwu i obróbki na wiertarce CNC do belek — obejmujący podnoszenie wzdłużne, boczne dociskanie i mocowanie oraz zwalnianie zacisków — jest w pełni zautomatyzowany przez system hydrauliczny. Zapewnia to niezawodne i spójne działanie sprzętu przez cały proces.
8. System sterowania składa się z komputera centralnego i sterownika PLC, z kluczowymi komponentami pochodzącymi od znanych międzynarodowych marek. System obsługuje wiele metod programowania, umożliwiając operatorom łatwą edycję różnych programów. Dane projektowe konstrukcji, takie jak pliki DXF i DSTV generowane przez zewnętrzne systemy AutoCAD lub TEKLA Structures, mogą być płynnie importowane.

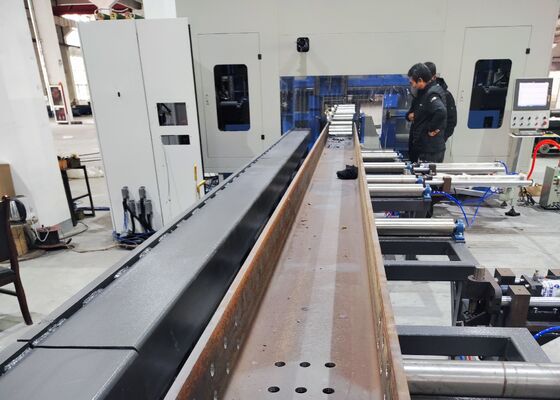

Podczas sesji demonstracyjnych próbek, maszyna do wiercenia, znakowania i cięcia blach CNC do dwuteowników skutecznie prezentuje swoje możliwości obróbki przy użyciu standardowych próbek dwuteowników (o różnej szerokości półek i grubości środników), a także próbek ceowników o różnych rozmiarach. Próbki prezentowane podczas tych demonstracji wyraźnie podkreślają zdolność maszyny do osiągania precyzyjnego pozycjonowania otworów, czysto nagwintowanych gwintów i wyraźnych wzorów znakowania — gruntownie demonstrując jej wysoką precyzję i niezawodność w praktycznych zastosowaniach.
Szybka wiertarka CNC do dwuteowników, znakowarka i przecinarka jest wykorzystywana głównie w zakładach produkcji konstrukcji stalowych i projektach budowy mostów. W warsztatach konstrukcji stalowych wykonuje precyzyjną obróbkę dwuteowników używanych w ramach i systemach wsporczych, zapewniając solidną podstawę do stabilnego montażu konstrukcji stalowych. W budowie mostów maszyna wykonuje operacje wiercenia o wysokiej precyzji na dwuteownikach, zwiększając tym samym integralność strukturalną mostów i zapewniając ich zdolność do przenoszenia długoterminowych obciążeń. Dzięki swojej wyjątkowej wydajności operacyjnej maszyna oferuje niezawodne wsparcie dla tych krytycznych sektorów infrastruktury, napędzając płynny postęp związanych z nimi projektów.
