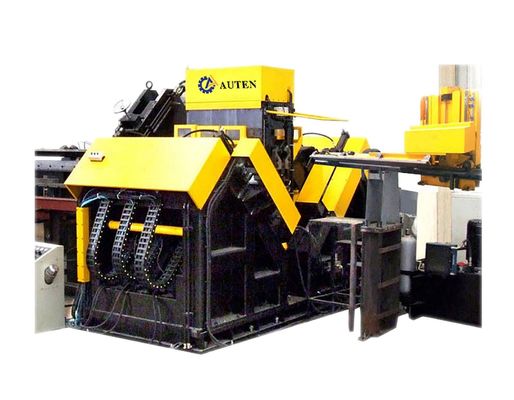

Model ADM2532 CNC do wiercenia i znakowania kątowników ze stali, sterownik PLC, silnik, maks. wiercenie 40mm

Model CNC ADM2532 do wiercenia i znakowania kątowników stalowych, sterownik PLC, silnik, maks. wiercenie 40 mm

Wprowadzenie do produktu:

Linia do wiercenia i znakowania kątowników CNC została zaprojektowana z myślą o wierceniu i stemplowaniu dużych, wytrzymałych kątowników stalowych stosowanych w wieżach linii przesyłowych. System ten zapewnia precyzyjne wiercenie wszystkich otworów w kątowniku stalowym, zachowując doskonałą jakość otworów i dokładność pozycjonowania. Ponadto zwiększa wydajność produkcji i zapewnia wysoki poziom automatyzacji.

Główne parametry:

Cechy produktu:

1. Linia produkcyjna jest wyposażona w zautomatyzowany system załadunku, który obejmuje poziomy kanał podawczy, obrotowy stojak załadunkowy, a także automatyczny system rozładunku i mechanizm podawania. Wszystkie operacje wiercenia i stemplowania stali na kątowniku stalowym są płynnie zintegrowane w ciągły, wydajny proces. Cały przepływ pracy jest w pełni zautomatyzowany, eliminując potrzebę interwencji ręcznej i znacznie zmniejszając zapotrzebowanie na pracę operatora.

2. Wrzeciono wiertarskie jest wyposażone w precyzyjne wrzeciono Taiwan BT40 (z chłodziwem wewnętrznym), zapewniające doskonałą wydajność i dokładność wiercenia. Jednostka wiercąca jest wyposażona w sześć głowic wiertarskich CNC, trzy umieszczone po każdej stronie kątownika stalowego. Głowice po obu stronach są w stanie jednocześnie wiercić otwory o identycznej średnicy i w stałych odstępach od górnych końców skrzydeł kątownika stalowego.

3. Oprogramowanie posiada dwujęzyczny interfejs chińsko-angielski, zapewniając łatwość użytkowania i przejrzyste wyświetlanie rysunków obrabianych przedmiotów.

4. Proces programowania jest prosty i wydajny; użytkownicy muszą jedynie wprowadzić wymiary obrabianego przedmiotu, średnicę otworu, rozstaw i ilość, aby wygenerować program. Ponadto oprogramowanie CAD/CAM do loftingu może być wykorzystane do bezpośredniej konwersji plików. System jest w pełni kompatybilny z plikami NC1 generowanymi przez oprogramowanie TEKLA.

5. Krytyczne elementy hydrauliczne, pneumatyczne i elektryczne pochodzą od uznanych, wysokowydajnych marek, aby zapewnić niezawodność i dłuższą trwałość.

6. System jest wyposażony w zintegrowaną funkcję autodiagnostyki, umożliwiającą wydajne wykrywanie i rozwiązywanie problemów.

7. Jednostka ścinająca jest oferowana jako opcjonalny dodatek i wykorzystuje mechanizm cięcia z podwójnym ostrzem w celu zwiększenia wydajności.

Próbki te obejmują różnorodne standardowe specyfikacje i konfiguracje otworów kątowników stalowych, typowo stosowanych w budowie wież linii przesyłowych. Zapewniają potencjalnym użytkownikom lub inspektorom wizualne odniesienie do oceny wydajności operacyjnej sprzętu, oferując jasne i mierzalne wskaźniki, aby określić, czy sprzęt spełnia praktyczne standardy produkcyjne wymagane do produkcji wież linii przesyłowych.

W budowie linii przesyłowych bardzo wysokiego napięcia (UHV), gdzie wieże przesyłowe wytrzymują ekstremalne warunki pogodowe i duże obciążenia, sprzęt ten odgrywa kluczową rolę w przetwarzaniu elementów kątowników stalowych, które tworzą rdzeń konstrukcji nośnych wież. Skutecznie wykonuje operacje wiercenia i stemplowania na kątowniku stalowym używanym w korpusach wież, poprzecznicach i innych istotnych elementach konstrukcyjnych, zapewniając precyzyjną dokładność wymiarową i niezawodne działanie połączeń. W rezultacie w znacznym stopniu przyczynia się do długoterminowej integralności strukturalnej i stabilności wież przesyłowych przez cały okres ich eksploatacji.
