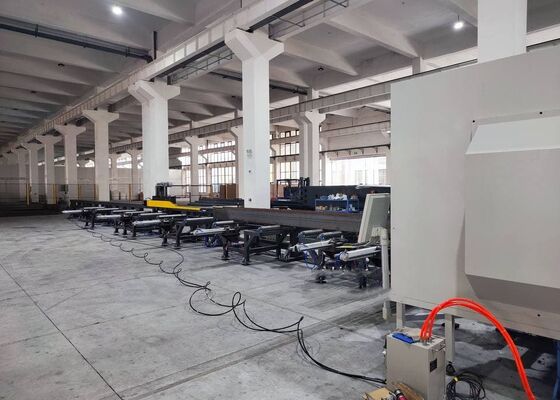

Nowa linia produkcyjna CNC do wiercenia, cięcia i frezowania belek stalowych H-Beam

Nowa produkcyjna linia do cięcia, frezowania i wiercenia belek CNC do konstrukcji stalowych dwuteowych

Wprowadzenie produktu:

Wiertarka CNC do dwuteowników jest przeznaczona głównie do wiercenia, gwintowania, znakowania i trasowania profili dwuteowych, ceowników, kątowników i innych materiałów metalowych. Jest szeroko stosowana w przemyśle konstrukcji stalowych, w tym w budynkach, garażach, wieżach i konstrukcjach kratowych.

1. Niezbędne i specjalistyczne rozwiązanie do wiercenia w budownictwie konstrukcji stalowych.
2. Zdolność do jednoczesnego wiercenia otworów na trzech powierzchniach dwuteowników i ceowników, zapewniająca wysoką precyzję i wydajność.
3. Wyposażona w 7 osi CNC do w pełni zautomatyzowanego, precyzyjnego podawania i pozycjonowania.
4. Kompatybilna z rysunkami detali AUTOCAD i DSTV, płynnie konwertując je na programy obróbki.

Parametry produktu:

Cechy produktu:

1. Mechanizm posuwu piły do belek wykorzystuje sterowany CNC system zaciskania i posuwu wózka, zapewniając wysoką prędkość pracy i precyzyjną dokładność pozycjonowania.

2. Trzy szybkie wrzeciona BT40 służą do wiercenia trzech powierzchni dwuteownika. Wyposażone w wiertła z węglików spiekanych, wrzeciona mogą osiągać prędkości obrotowe do 3000 obr./min. Takie rozwiązanie zapewnia wysoką wydajność przetwarzania i doskonałą wydajność wiercenia. Wióry powstające podczas wiercenia są efektywnie usuwane przez przenośnik wiórów typu łańcuchowego.

3. System chłodzenia linii do wiercenia belek CNC wykorzystuje technologię chłodzenia mgłą, oferując zarówno możliwości chłodzenia wewnętrznego, jak i zewnętrznego. Każda jednostka wrzeciona wiercącego jest wyposażona w indywidualną dyszę chłodzenia zewnętrznego i złącze chłodzenia wewnętrznego, umożliwiając wybór w zależności od specyficznych wymagań wiercenia. Chłodzenie wewnętrzne i zewnętrzne może być używane niezależnie lub jednocześnie w razie potrzeby.

4. System automatycznej wymiany narzędzi (ATC) może być zainstalowany zgodnie ze specyfikacją klienta, eliminując potrzebę ręcznej wymiany narzędzi. Ta funkcja znacznie skraca czas przestoju i zwiększa wydajność operacyjną.

5. Wiertarka do belek może być opcjonalnie wyposażona w hydrauliczny system znakowania tarczowego. Tarcza jest pozycjonowana za pomocą serwomotoru, umożliwiając szybkie znakowanie do 36 różnych znaków.

6. Funkcje automatycznego trasowania i gwintowania zastępują tradycyjny proces ręcznego trasowania. Narzędzia trasujące służą do znakowania pozycji płyt do późniejszego spawania na półkach i środnikach dwuteowników, oszczędzając tym samym czas i wysiłek, jednocześnie zwiększając precyzję. Operacje gwintowania mogą być również wykonywane na półkach i środnikach dwuteowników, znacznie zwiększając wydajność produkcji.

7. Zaciskanie detalu podczas posuwu i obróbki na wiertarce do belek CNC, w tym podnoszenie wzdłużne, zaciskanie boczne i mocowanie oraz zwalnianie zacisków, jest w pełni zautomatyzowane przez system hydrauliczny. Zapewnia to niezawodne działanie sprzętu przez cały proces.

8. System sterowania składa się z komputera centralnego i sterownika PLC, z kluczowymi komponentami pochodzącymi od renomowanych światowych marek. System obsługuje wiele metod programowania, umożliwiając operatorom łatwą edycję różnorodnych programów. Dane projektowe konstrukcji, takie jak pliki DXF i DSTV generowane przez zewnętrzne systemy AutoCAD lub TEKLA Structures, mogą być płynnie importowane.

Podczas sesji demonstracyjnych z próbkami, maszyna do wiercenia, znakowania i cięcia blach CNC do belek skutecznie demonstruje swoje możliwości obróbki na standardowych próbkach dwuteowników (o różnej szerokości półek i grubości środników), a także na próbkach ceowników o różnych rozmiarach. Próbki prezentowane na tych demonstracjach wyraźnie ilustrują zdolność obrabiarki do zapewnienia dokładnego pozycjonowania otworów, czysto nagwintowanych gwintów i wyraźnych wzorów znakowania – w pełni ukazując jej wysoką precyzję i niezawodność w rzeczywistych scenariuszach zastosowań.

Szybka maszyna CNC do wiercenia, znakowania i cięcia dwuteowników jest wykorzystywana głównie w zakładach produkcji konstrukcji stalowych i projektach budowy mostów. W warsztatach konstrukcji stalowych wykonuje precyzyjną obróbkę dwuteowników używanych w ramach i systemach wsporczych, zapewniając solidną podstawę do stabilnego montażu konstrukcji stalowych. W budowie mostów maszyna wykonuje operacje wiercenia o wysokiej precyzji na dwuteownikach, zwiększając tym samym integralność strukturalną mostów i zapewniając, że mogą one efektywnie przenosić długoterminowe obciążenia. Dzięki wysokiej wydajności operacyjnej maszyna oferuje niezawodne wsparcie dla tych krytycznych sektorów infrastruktury, ułatwiając płynny postęp związanych z nimi projektów.
