Linia do obróbki kątowników CNC stosowana w wieżach linii przesyłowych, prędkość cięcia i wiercenia 200 m/min

Linia do obróbki kątowników CNC stosowana w wieżach linii przesyłowych, prędkość cięcia wiertłem 200 m/min

Wprowadzenie produktu:

Linia do wiercenia i znakowania kątowników CNC jest starannie zaprojektowana do wiercenia i stemplowania dużych, wytrzymałych kątowników używanych w wieżach linii przesyłowych. System ten gwarantuje precyzyjne wiercenie wszystkich otworów w kątowniku, zapewniając wyjątkową jakość otworów i dokładność pozycjonowania. Dodatkowo, znacznie zwiększa wydajność produkcji, oferując wysoki stopień automatyzacji.

Główne parametry:

Cechy produktu:

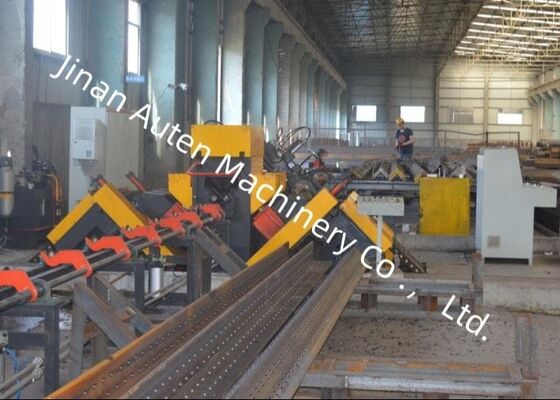

1. Linia produkcyjna posiada zautomatyzowany system załadunku, składający się z poziomego kanału podawczego i obrotowego stojaka załadowczego, a także automatyczny system rozładunku i mechanizm podawania. Wszystkie operacje wiercenia i stemplowania stali na kątowniku są skutecznie zintegrowane w jeden, ciągły proces. Cały przepływ pracy jest w pełni zautomatyzowany, eliminując potrzebę interwencji ręcznej i znacznie zmniejszając intensywność pracy operatora.

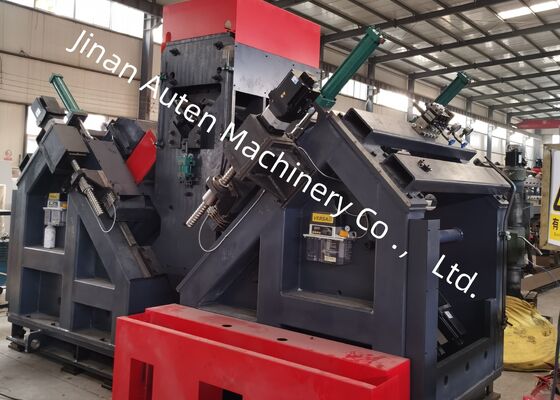

2. Wrzeciono wiertarskie jest wyposażone w precyzyjne wrzeciono Taiwan BT40 (z chłodziwem wewnętrznym), zapewniające wyjątkową wydajność i dokładność wiercenia. Jednostka wiercąca jest wyposażona w sześć głowic wiertarskich CNC, trzy po każdej stronie kątownika. Odpowiednie głowice po obu stronach są w stanie jednocześnie wiercić otwory o tej samej średnicy i w identycznych odstępach od górnych końców skrzydeł kątownika.

3. Oprogramowanie jest wyposażone w dwujęzyczny interfejs chińsko-angielski, zapewniający przyjazną dla użytkownika obsługę i przejrzyste wyświetlanie rysunków obrabianych przedmiotów.

4. Proces programowania jest prosty i wydajny; użytkownicy muszą jedynie wprowadzić wymiary obrabianego przedmiotu, średnicę otworu, odstępy i ilość, aby wygenerować program. Dodatkowo, oprogramowanie CAD/CAM lofting może być używane do bezpośredniej konwersji plików. System jest w pełni kompatybilny z plikami NC1 generowanymi przez oprogramowanie TEKLA.

5. Kluczowe komponenty hydrauliczne, pneumatyczne i elektryczne pochodzą od renomowanych, wysokowydajnych marek, aby zagwarantować niezawodność i długotrwałą trwałość.

6. System jest wyposażony w wbudowaną funkcję autodiagnostyki w celu skutecznego wykrywania i rozwiązywania problemów.

7. Jednostka ścinająca jest dostępna jako opcjonalna funkcja i wykorzystuje mechanizm cięcia z dwoma ostrzami w celu poprawy wydajności.

Te próbki reprezentują zakres standardowych specyfikacji i konfiguracji otworów kątowników powszechnie stosowanych w budowie wież linii przesyłowych. Oferują potencjalnym użytkownikom lub inspektorom wizualne odniesienie do oceny funkcjonalnej wydajności sprzętu, zapewniając jasne i namacalne punkty odniesienia do oceny, czy sprzęt spełnia praktyczne wymagania produkcyjne dla produkcji wież linii przesyłowych.

W budowie linii przesyłowych bardzo wysokiego napięcia (UHV), gdzie wieże przesyłowe są narażone na ekstremalne warunki pogodowe i znaczne obciążenia, sprzęt ten odgrywa kluczową rolę w przetwarzaniu elementów kątowników, które tworzą główne konstrukcje nośne wież. Skutecznie przeprowadza operacje wiercenia i stemplowania na kątownikach używanych w korpusach wież, ramionach poprzecznych i innych istotnych elementach konstrukcyjnych, zapewniając precyzyjną dokładność wymiarową i niezawodne działanie połączeń. W rezultacie wnosi znaczący wkład w długoterminową integralność strukturalną i stabilność wież przesyłowych przez cały okres ich eksploatacji.
