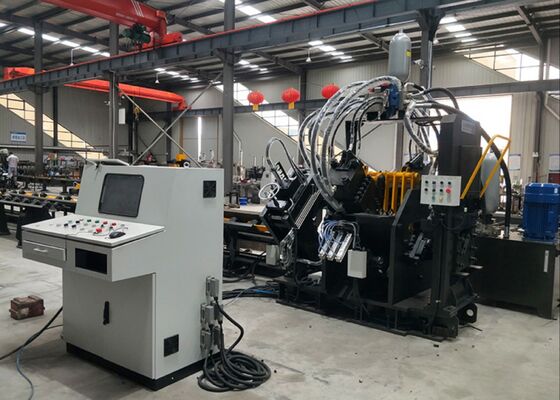

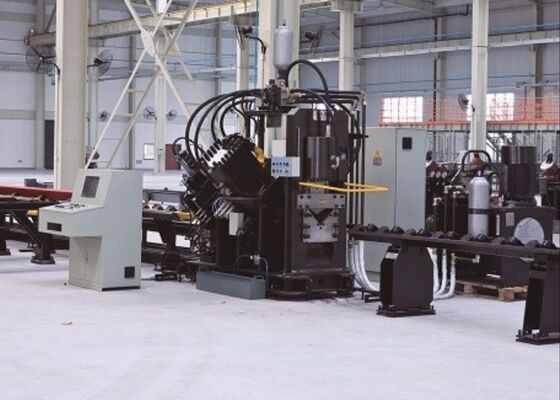

JNC1010 Model szybkiej maszyny CNC do znakowania i cięcia

Model wysokiej prędkości CNC do wykrawania, znakowania i cięcia kątowników JNC1010

Wprowadzenie produktu:

JWysokowydajna linia produkcyjna do wykrawania, znakowania i cięcia kątowników CNC serii NC składa się głównie z jednostki wykrawającej, jednostki znakującej, jednostki tnącej, transportera poprzecznego, transportera obrotowego, transportera podającego, transportera rozładowczego, wózka podającego CNC, układu hydraulicznego, układu elektrycznego, układu pneumatycznego i tak dalej. Ta linia produkcyjna jest przeznaczona głównie do automatycznej obróbki kątowników w przemyśle wieżowym. Proces obróbki jest sterowany numerycznie, a obsługa jest bardzo wygodna. Może realizować automatyczną, precyzyjną, wieloasortymentową i masową produkcję.

Parametry produktu:

Cechy produktu:

1. Maszyna do wykrawania kątowników CNC posiada trzy lub dwa zestawy jednostek wykrawających, które mogą być wyposażone w trzy rodzaje wykrojników o różnych średnicach. Trzy zestawy matryc wykrawających są przesuwane za pomocą sterowania numerycznego w celu zmiany stadionu. Może wykrawać nie tylko okrągłe otwory, ale także owalne. Szybkie podawanie i prędkości wykrawania poprawiają wydajność produkcji. Dla kątownika 50×50×4mm wydajność wynosi 9-10 ton co osiem godzin.

2. Jednostka znakująca maszyny do wykrawania kątowników CNC jest zamknięta i ma dobrą sztywność. Jednostka znakująca posiada cztery zestawy kaset, które są wybierane przez programowanie, a stadion pisania może być ustawiony dowolnie. Ponadto można wybrać metodę pisania dyskowego. Pisanie dyskowe ma 10 rzędów i automatycznie wybiera znaki bez interwencji ręcznej, co znacznie poprawia wydajność pisania.

3. Jednostka tnąca maszyny do cięcia kątowników CNC przyjmuje cięcie pojedynczym ostrzem, które jest popularne ze względu na dużą siłę ścinania. Nie ma odpadów w każdym cięciu, a powierzchnia cięcia jest równa i gładka. Skrzynka ostrza ma konstrukcję z otwartymi drzwiami, co sprawia, że wymiana ostrza jest szybka i bezpieczna.

4. Poziomy stół materiałowy przenosi kątownik do obrotowego stojaka na materiał, który jest napędzany przez silnik i reduktor, aby umieścić kątownik stabilnie na transporterze podającym.

5. Element obrabiany jest trzymany i podawany przez wózek podający CNC z dużą dokładnością pozycjonowania. Wózek podający CNC jest napędzany przez serwomotor ze sprzężeniem zwrotnym z enkoderem fotoelektrycznym, sterowanie w pętli zamkniętej.

6. Układ hydrauliczny maszyny do wykrawania i znakowania kątowników metalowych CNC zapewnia zasilanie do wykrawania, pisania i ścinania. Zastosowano szybką stację hydrauliczną z akumulatorem, a w przewodach hydraulicznych zastosowano połączenia typu tulejkowego, które są szczelne i łatwe do wymiany i konserwacji. Główne bloki zaworów hydraulicznych to marka Atos, zapewniająca stabilny i wydajny układ hydrauliczny.

7. Układ chłodzenia stacji hydraulicznej obejmuje chłodzenie wodne, chłodzenie powietrzem lub chłodziarkę oleju. Klienci mogą wybrać metodę chłodzenia w zależności od rzeczywistych warunków.

8. System sterowania składa się głównie z komputera nadrzędnego, PLC, serwomotoru, zewnętrznego przełącznika wykrywającego itp. Operator musi tylko wprowadzić wymagania dotyczące obróbki, program obróbki może być generowany automatycznie, może również odczytywać pliki DXF, NC i inne pliki obróbki generowane przez oprogramowanie do trasowania. Interfejs człowiek-maszyna oprogramowania komputera nadrzędnego jest intuicyjny, a obsługa jest prosta. Może realizować funkcję wyświetlania wykresu elementu obrabianego, dużej ilości przechowywania danych, wyświetlania danych lokalizacji, alarmu usterki i tak dalej.

Te próbki, które odzwierciedlają standardowe specyfikacje i typowe scenariusze przetwarzania w przemyśle wież stalowych kątowych, umożliwiają użytkownikom bezpośrednią ocenę jakości przetwarzania, dokładności i kunsztu sprzętu. Służą one jako namacalny punkt odniesienia do oceny wydajności sprzętu i jego zgodności ze specyficznymi wymaganiami produkcyjnymi, ułatwiając w ten sposób podejmowanie świadomych decyzji opartych na danych dla potencjalnych zastosowań.

W budowie linii przesyłowych bardzo wysokiego napięcia (UHV) - gdzie wieże muszą wytrzymać trudne warunki pogodowe i znaczne obciążenia - sprzęt ten ma kluczowe znaczenie dla przetwarzania elementów kątowników, które tworzą rdzeń konstrukcji wież. Niezawodnie przeprowadza operacje wiercenia i tłoczenia na kątownikach używanych do korpusów wież, ramion poprzecznych i innych kluczowych części konstrukcyjnych, zapewniając precyzyjne wymiary i bezpieczne połączenia, które utrzymują ogólną stabilność wież.
