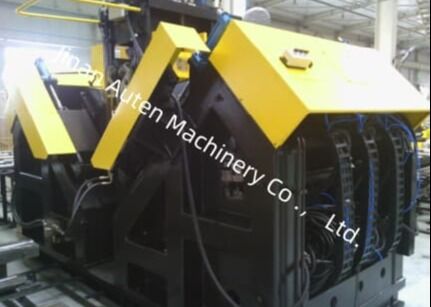

2000m/min Prędkość Cięcia Wiertła Obrabiarki CNC do Kątowników Stalowych - 18 Znaków w Grupie

2000m/min Prędkość cięcia wiertła CNC Kątownik Stalowy Metalowa Wiertarka 18 Znaków w Grupie

Wprowadzenie produktu:

Linia do wiercenia i znakowania kątowników CNC została specjalnie zaprojektowana do wiercenia i stemplowania dużych, wytrzymałych kątowników stalowych stosowanych w wieżach linii przesyłowych. System ten zapewnia precyzyjne wiercenie wszystkich otworów w kątowniku stalowym, zapewniając doskonałą jakość otworów i precyzję pozycjonowania. Ponadto zwiększa wydajność produkcji i zapewnia wysoki poziom automatyzacji.

Główne parametry:

Cechy produktu:

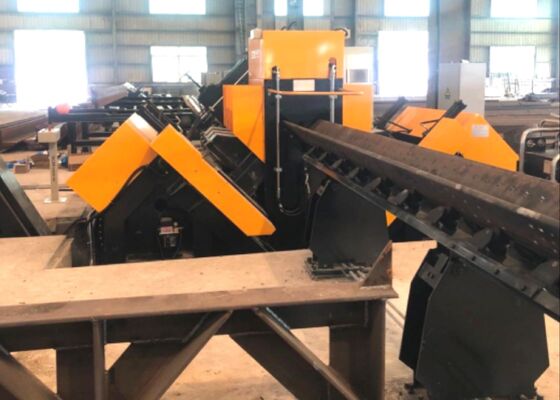

1. Linia produkcyjna jest wyposażona w automatyczny system załadunku, który obejmuje poziomy kanał podawczy i obrotowy stojak załadunkowy, a także automatyczny system rozładunku i mechanizm podawania. Wszystkie operacje wiercenia i stemplowania stali na kątowniku stalowym są płynnie zintegrowane w jeden proces na tej linii. Cały przepływ pracy jest w pełni zautomatyzowany, eliminując potrzebę interwencji ręcznej i znacznie zmniejszając intensywność pracy operatora.

2. Wrzeciono wiertarskie jest wyposażone w precyzyjne wrzeciono Taiwan BT40 (z chłodziwem wewnętrznym), gwarantujące wyjątkową wydajność i precyzję wiercenia. Jednostka wiercąca posiada sześć głowic wiertarskich CNC, z trzema umieszczonymi po każdej stronie kątownika stalowego. Odpowiednie głowice po obu stronach mogą jednocześnie wiercić otwory o tej samej średnicy i w identycznych odstępach od górnych końców skrzydeł kątownika stalowego.

3. Oprogramowanie zostało zaprojektowane z dwujęzycznym interfejsem chińsko-angielskim, zapewniając łatwość użytkowania i możliwość wyraźnego wyświetlania rysunków obrabianych przedmiotów.

4. Proces programowania jest prosty i wydajny; użytkownicy muszą jedynie wprowadzić wymiary obrabianego przedmiotu, średnicę otworu, odstępy i ilość, aby wygenerować program. Dodatkowo, oprogramowanie CAD/CAM lofting może być wykorzystane do bezpośredniej konwersji plików. System jest w pełni kompatybilny z plikami NC1 wyprodukowanymi przez oprogramowanie TEKLA.

5. Krytyczne komponenty hydrauliczne, pneumatyczne i elektryczne pochodzą od renomowanych, wysokowydajnych marek, aby zapewnić niezawodność i trwałość.

6. System jest wyposażony w zintegrowaną funkcję autodiagnostyki w celu efektywnego wykrywania i rozwiązywania problemów.

7. Jednostka ścinająca jest oferowana jako opcjonalna funkcja i wykorzystuje mechanizm cięcia z dwoma ostrzami dla zwiększenia wydajności.

Te próbki reprezentują różnorodne standardowe specyfikacje i konfiguracje otworów kątowników stalowych, typowo stosowanych w budowie wież linii przesyłowych. Zapewniają potencjalnym użytkownikom lub inspektorom wizualny sposób oceny funkcjonalnej wydajności sprzętu, oferując jasne i konkretne odniesienia do określenia, czy sprzęt spełnia praktyczne wymagania produkcyjne dla produkcji wież linii przesyłowych.

W budowie linii przesyłowych bardzo wysokiego napięcia (UHV), gdzie wieże przesyłowe są narażone na trudne warunki pogodowe i duże obciążenia, sprzęt ten odgrywa kluczową rolę w przetwarzaniu elementów kątowników stalowych dla głównych konstrukcji nośnych wież. Skutecznie wykonuje operacje wiercenia i stemplowania na kątownikach stalowych używanych w korpusach wież, poprzecznicach i innych istotnych elementach konstrukcyjnych, zapewniając precyzyjną dokładność wymiarową i niezawodne działanie połączeń. W konsekwencji, w znacznym stopniu przyczynia się do długoterminowej integralności strukturalnej i stabilności wież przesyłowych przez cały okres ich eksploatacji.
