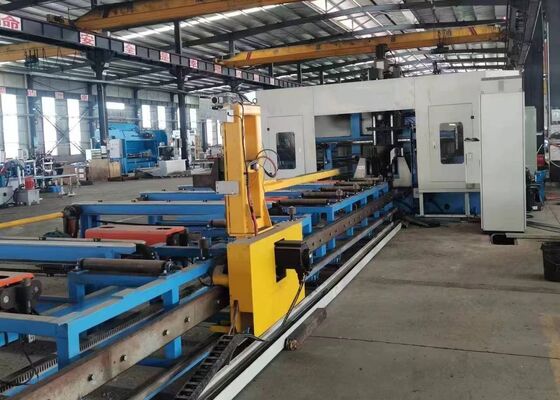

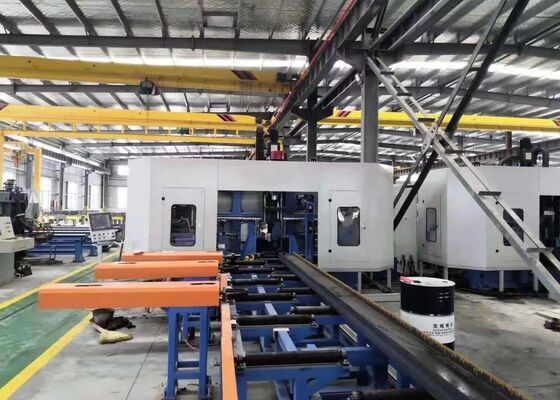

Szerokość 1250x600mm Wysokość Obrabiarka CNC do wiercenia belek 3D Wrzeciona BT40 do zastosowań w konstrukcjach stalowych

1250x600mm Szerokość Wysokość CNC Beam 3D Drilling Machine BT40 Węzły do zastosowań konstrukcji stalowych

Zastosowanie:

To centrum obróbcze jest specjalnie zaprojektowane do wiercenia na wiązki H. Wyposażone w trzy wysokiej prędkości, precyzyjne wrotki wiertnicze.wykonuje zadania wiertnicze na obróbce z niezwykłą wydajnościąDzięki wyjątkowej dokładności obróbki i intuicyjnemu interfejsowi użytkownika urządzenie to stanowi rozwiązanie o wysokiej wydajności w branży konstrukcji stalowych.Jest szeroko stosowany w kluczowych sektorach, takich jak inżynieria budowlana, infrastruktury mostów, produkcji masztów wież i projektów struktury sieci.

Specyfikacje:

Cechy produktu

1Ta maszyna do wiercenia i cięcia wiązki H 3D składa się głównie z głównego ciała maszyny, systemu podawania CNC, przenośnika materiału, systemu elektrycznego, systemu hydraulicznego, systemu chłodzenia,system smarowaniaZapewniając stałą strukturę łóżka z ruchomym ustawieniem obrabiarków, maszyna jest idealnie nadająca się do obróbki dużych wiązek H.Wspiera ciągłą produkcję i wyróżnia się zaawansowanym poziomem automatyzacji.

2Korpus maszyny wiertniczej składa się z łóżka, zespołów stołu przesuwnego CNC, urządzeń podtrzymujących, górnych i bocznych jednostek prasowych oraz systemów wykrywania.Części stołu przesuwnego CNC obejmują stałą stronęSpecjalnie zaprojektowane do wiercenia wiązki H, zespoły stołu przesuwnego składają się z płyty przesuwnej, podstawy stołu przesuwnego,głowica wrzutowa, szybkie wrotki mechaniczne, cylindry narzędziowe, silnik o zmiennej częstotliwości, silnik serwo, przewodniki liniowe i śruby ołowiowe.

3System zasilający CNC składa się z uchwytów, biegów, stojaków, serwomotorów, reduktorów i manipulatorów.zapewniając w ten sposób dokładne podawanie i precyzyjne ustawienie obrabiarków.

4Transportnik materiałowy składa się zarówno z transportora wprowadzającego, jak i transportora wyprowadzającego. Transportor wprowadzający obejmuje uchwyty transportowe, rolki wspierające i urządzenia popychające z boku,specjalnie zaprojektowane do transportu stali profilowanej, osiągnąć pozycjonowanie szczątków w kierunku Y i pracować w połączeniu z systemem CNC, aby zakończyć proces podawania materiału.o masie nieprzekraczającej 10 kg, jest przeznaczony do transportu gotowych elementów.

5System chłodzenia wykorzystuje zarówno metody chłodzenia wewnętrznego, jak i zewnętrznego, wykorzystując mgłę olejową do chłodzenia otworu.promowanie efektywności kosztowej, zrównoważonego rozwoju środowiska i zminimalizowania zużycia wiertarki.

6System hydrauliczny jest odpowiedzialny za napęd urządzenia do tłoczenia górnego, urządzenia do tłoczenia bocznego, cylindru narzędzia i innych powiązanych komponentów.

7System pneumatyczny jest zaprojektowany do zasilania manipulatorem, cylindrem badawczym i innym porównywalnym sprzętem.

8System smarowania łączy zarówno scentralizowane, jak i ręczne metody smarowania.Centralne smarowanie jest wykorzystywane głównie do terminowego i precyzyjnego smarowania głównych przewodników liniowych i śrub ołowianych.

9System sterowania narzędziem składa się z komputera hosta, PLC i innych powiązanych komponentów.Programy przetwarzania są generowane poprzez wprowadzanie rysunków CAD lub parametrów przetwarzania za pośrednictwem interfejsu USB lub klawiaturyProgramy te mogą być przechowywane, odzyskiwane, wyświetlane i przesyłane w dowolnym momencie na podstawie numerów części.System umożliwia nie tylko ręczne dostosowywanie i kontrolę poszczególnych parametrów przetwarzania, ale także umożliwia pełną automatyzację całego przepływu pracy przetwarzania.

W trakcie sesji demonstracji prób, wiązka CNC i wiercenie arkusza, oznakowanie, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different sizesPróbki przedstawione w tych demonstracjach wyraźnie podkreślają zdolność urządzenia do dokładnego ustawiania otworów, gładkich nitek i dokładnych wzorów oznakowania,W ten sposób w pełni wykazuje swoją wysoką precyzję i niezawodność w rzeczywistych zastosowaniach.

Szybkie maszyny do wiercenia, znakowania i obcinania wiązki H CNC są wykorzystywane głównie w zakładach produkcyjnych konstrukcji stalowych i projektach budowy mostów.zapewnia precyzyjne obróbki wiązek H stosowanych w ramkach i konstrukcjach nośnych, zapewniając w ten sposób solidne podstawy dla stabilnego montażu konstrukcji stalowych.wzmocnienie integralności strukturalnej mostów i umożliwienie im skutecznego wspierania ładunków długoterminowychDzięki wyjątkowej wydajności operacyjnej urządzenia te zapewniają niezawodne wsparcie dla tych kluczowych sektorów infrastruktury, zapewniając sprawną realizację powiązanych projektów.
