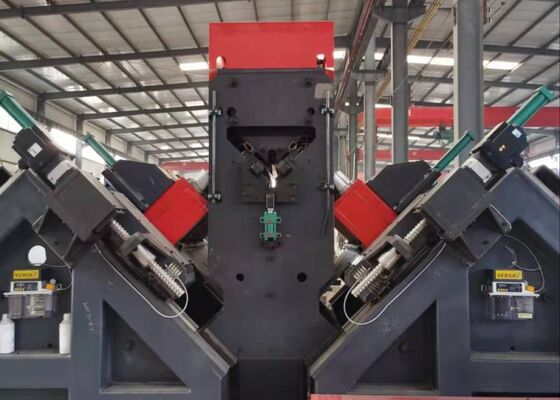

BT40 Przemysłowa wiertarka spindlowa CNC Drukowanie linii kątowej Markowanie maszyny Atomizacja powietrza Chłodzenie
Stosowanie produktu:
Linia maszyny CNC do wiercenia kątowego i oznakowania jest specjalnie zaprojektowana do wiercenia i stemplowania dużej, wysokiej wytrzymałości stali kątowej stosowanej w wieżach linii przesyłowych.System ten umożliwia precyzyjne wiercenie wszystkich otworów w stali kątowej, zapewniając doskonałą jakość otworów i dokładność pozycji. zapewnia również wysoką wydajność produkcji i wysoki poziom automatyzacji.
Główne parametry:
| Model |
JNC2532 |
ADM2532 |
ADM3635 |
| Wielkość kąta (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100×100×10~360×360×35 |
| Maksymalna długość plamy (m) |
14 |
| Węgiel wiertniczy |
/ |
BT1pozycja |
| Maksymalna średnica wiercenia (mm) |
F40 |
| Ilość wiertarki po każdej stronie (pc) |
3 6 łącznie po obu stronach) |
| Maksymalna prędkość obrotowa wrotnika (r/min) |
120-560,Przetwornik bezstopniowa regulacja |
6000 |
| Maksymalna prędkość cięcia wiertarki (m/min) |
/ |
200 |
| Osi CNC |
3 |
9 |
| Zakres śladu tylnego (mm) |
50-220 (bez stopni) |
50-330 (bez stopni) |
| Maksymalna prędkość podawania pod kątem (m/min) |
40 |
| Siła oznaczania (kN) |
1000/1200 |
| Qty. grupy znaków |
4 |
| Ilość charakteru w każdej grupie |
18 |
| Strona znaków ((mm) |
14×10×19 |
| System chłodzenia wiertarki |
Chłodzenie zewnętrzne |
Atomizacja powietrza, suche chłodzenie wewnętrzne
|
| Tryb programowania |
Oprogramowanie do loftingu lub programowanie instrukcji |
| Wymiary ogólne (m) |
32x7x2.5 |
34x8x3 |
34 x 8,9 x 3 |
Charakterystyka produktu:
1. Wysoki poziom automatyzacji. Linia produkcyjna jest wyposażona w system automatycznego załadunku (z poziomym kanałem zasilającym i obracającym się stożkiem załadunkowym), system automatycznego rozładunku,i automatyczny mechanizm karmieniaWszystkie otwory i pieczęcie stalowe na stali kątowej mogą być przetwarzane w jednej operacji na tej linii produkcyjnej.wyeliminowanie konieczności ręcznej interwencji, co znacząco zmniejsza intensywność pracy operatorów.

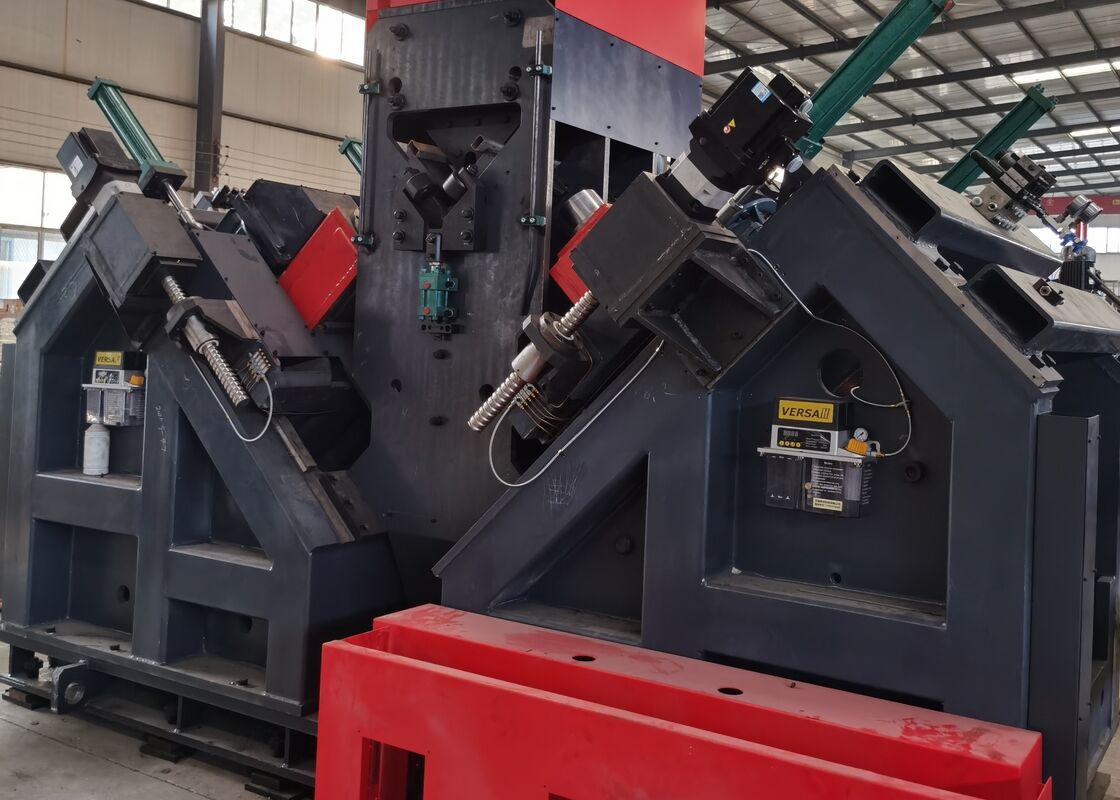

2Węgiel wiertniczy jest wyposażony w precyzyjny węgiel BT40 z Tajwanu (z wewnętrznym płynem chłodzącym), który gwarantuje wyższą wydajność i precyzję wiertniczą.Jednostka wiertnicza posiada sześć głowic wiertniczych CNC, z trzema na każdym skrzydle stali kątowej.Odpowiednie głowice wiertnicze po obu stronach są w stanie jednocześnie wiercić otwory o tej samej średnicy i w identycznych odległościach od górnych końców kątowych skrzydeł stalowych.
3Oprogramowanie posiada dwujęzyczny interfejs chiński/angielski, zapewniający przyjazną obsługę i możliwość wyświetlania rysunków obrabiarków.
4. Programowanie jest proste; użytkownicy muszą tylko wprowadzić wymiary obrabiarków, średnicę otworu, rozstaw i ilość podczas edycji programu.Oprogramowanie CAD/CAM lofting może być wykorzystywane do bezpośredniej konwersji plikówJest kompatybilny z plikami NC1 generowanymi przez oprogramowanie TEKLA.
5Krytyczne elementy hydrauliczne, pneumatyczne i elektryczne pochodzą od renomowanych, wysokiej jakości marek.
6System jest wyposażony w funkcję samodzielnego wykrywania usterek.
7. Jednostka obcięcia jest opcjonalna i wykorzystuje mechanizm cięcia z dwoma ostrzami.
Próbki te przedstawiają różne standardowe specyfikacje i konfiguracje otworów stali kątowej stosowanej w budowie wież linii przesyłowych.Pozwalają one potencjalnym użytkownikom lub inspektorom na wizualną ocenę funkcjonowania urządzeń, oferując jasne i bezpośrednie odniesienia w celu określenia, czy urządzenie spełnia praktyczne wymagania produkcyjne dotyczące produkcji wieży linii przesyłowej.
W budowie linii przesyłowych ultrawysokiego napięcia (UHV), w których wieże przesyłowe są narażone na ekstremalne warunki pogodowe i duże obciążenia,urządzenie to odgrywa kluczową rolę w obróbce składników stalowych kątowych dla wież ̇ podstawowych konstrukcji nośnych. Efektywnie wykonuje operacje wiercenia i pieczętowania stali kątowej stosowanej w kadłubach wieży, skrzyżowaniach i innych istotnych elementach konstrukcyjnych,zapewnienie precyzyjnej dokładności wymiarowej i niezawodnej integralności połączeniaTo z kolei zapewnia długoterminową stabilność strukturalną wież przesyłowych przez cały okres ich eksploatacji.
