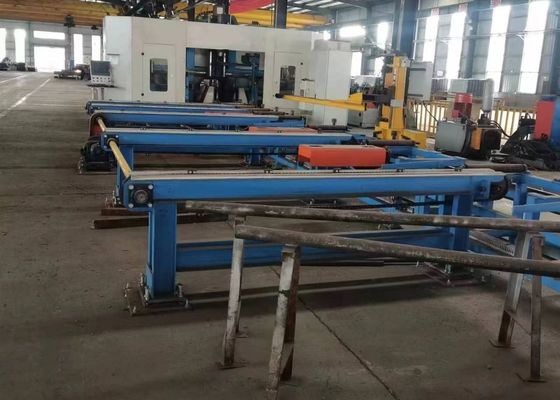

3 Tool Magazine BHD Series CNC High Speed Drilling Machine For Beam 100-3000r/Min Spindle Speed

Wiertarka CNC do profili H z 3-stanowiskowym magazynkiem narzędzi, seria BHD, prędkość obrotowa wrzeciona 100-3000 obr./min

Zastosowanie:

Linia do wiercenia i cięcia profili H CNC przeznaczona jest głównie do wiercenia, gwintowania, znakowania i nacinania profili H, ceowników, kątowników i innych rodzajów materiałów stalowych. Znajduje szerokie zastosowanie w sektorach konstrukcji stalowych, w tym w budownictwie, budowie hal, produkcji wież i projektach konstrukcji kratownicowych.

Specyfikacje:

Powyższe parametry mogą być dostosowywane i zmieniane zgodnie ze specyficznymi wymaganiami klienta.

1. Niezbędne, specjalistyczne urządzenie do wiercenia, dostosowane do przemysłu konstrukcji stalowych.
2. Zdolne do jednoczesnego wiercenia otworów na trzech powierzchniach profili H i ceowników, zapewniające wysoką precyzję i wydajność.
3. Wyposażona w 7 osi CNC, automatycznie wykonuje operacje precyzyjnego posuwu i pozycjonowania.
4. Obsługuje rozpoznawanie rysunków detali AUTOCAD i DSTV, i może je konwertować na programy obróbki.

Cechy produktu

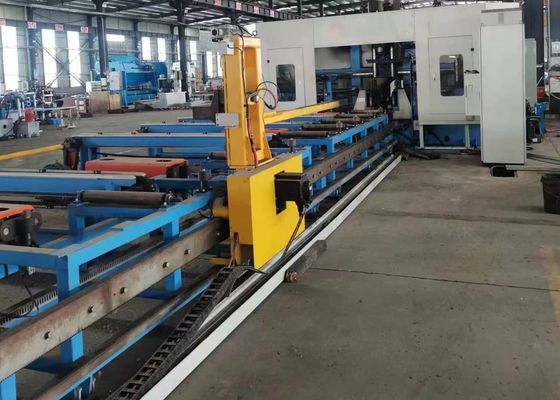

1. Mechanizm posuwu urządzenia wykorzystuje system mocowania i posuwu oparty na wózku CNC. Ta zaawansowana konfiguracja nie tylko umożliwia szybkie przenoszenie materiału w celu zaspokojenia potrzeb wydajnej produkcji, ale także zapewnia wyjątkową precyzję pozycjonowania, skutecznie tworząc solidną podstawę dla stabilnych i dokładnych kolejnych procesów obróbki.

2. Trzy szybkie wrzeciona BT40 są wykorzystywane do wiercenia na trzech powierzchniach profili H. Wyposażone są w wiertła węglikowe, a prędkość obrotowa wrzeciona może osiągnąć do 3000 obr./min, zapewniając wysoką wydajność przetwarzania i doskonałą wydajność wiercenia. Dodatkowo, wióry powstające podczas procesu wiercenia są transportowane za pomocą przenośnika wiórów typu łańcuchowego.

3. System chłodzenia wykorzystuje technologię chłodzenia mgłą, integrując funkcje chłodzenia wewnętrznego i zewnętrznego. Każda skrzynka wrzeciona wiercącego jest wyposażona w dedykowaną dyszę chłodzenia zewnętrznego i złącze chłodzenia wewnętrznego, umożliwiając wybór w zależności od specyficznych wymagań wiercenia. Chłodzenie wewnętrzne i zewnętrzne może być wykorzystywane niezależnie lub jednocześnie.

4. System automatycznej wymiany narzędzi (ATC) może być skonfigurowany zgodnie z wymaganiami klienta. System ten eliminuje potrzebę ręcznej wymiany narzędzi, oszczędzając tym samym czas pracy i zwiększając ogólną wydajność pracy.

Podczas sesji demonstracyjnych próbek, maszyna CNC do wiercenia, znakowania i cięcia profili stalowych i blach może skutecznie zademonstrować swoje możliwości obróbki podczas pracy na standardowych próbkach profili H – o różnych szerokościach półek i grubościach środnika – oraz próbkach ceowników o różnych wymiarach. Próbki prezentowane na tych demonstracjach wyraźnie ilustrują zdolność obrabiarki do osiągania precyzyjnego pozycjonowania otworów, gładkich gwintów i wyraźnych wzorów znakowania, w pełni odzwierciedlając jej wysoką precyzję i niezawodność w praktycznych scenariuszach zastosowań.

Szybka maszyna CNC do wiercenia, znakowania i cięcia profili H znajduje główne zastosowanie w warsztatach konstrukcji stalowych i projektach budowy mostów. W warsztatach konstrukcji stalowych wykonuje precyzyjną obróbkę profili H używanych do ram i konstrukcji wsporczych, tworząc tym samym solidną podstawę dla stabilnego montażu konstrukcji stalowych. W scenariuszach budowy mostów wykonuje operacje wiercenia o wysokiej precyzji na profilach H; pomaga to nie tylko poprawić stabilność konstrukcyjną mostów, ale także umożliwia im skuteczne przenoszenie długotrwałych obciążeń. Dzięki wysokiej wydajności pracy maszyna zapewnia niezawodne wsparcie dla tych kluczowych dziedzin infrastruktury i zapewnia płynny postęp związanych z nimi projektów.
