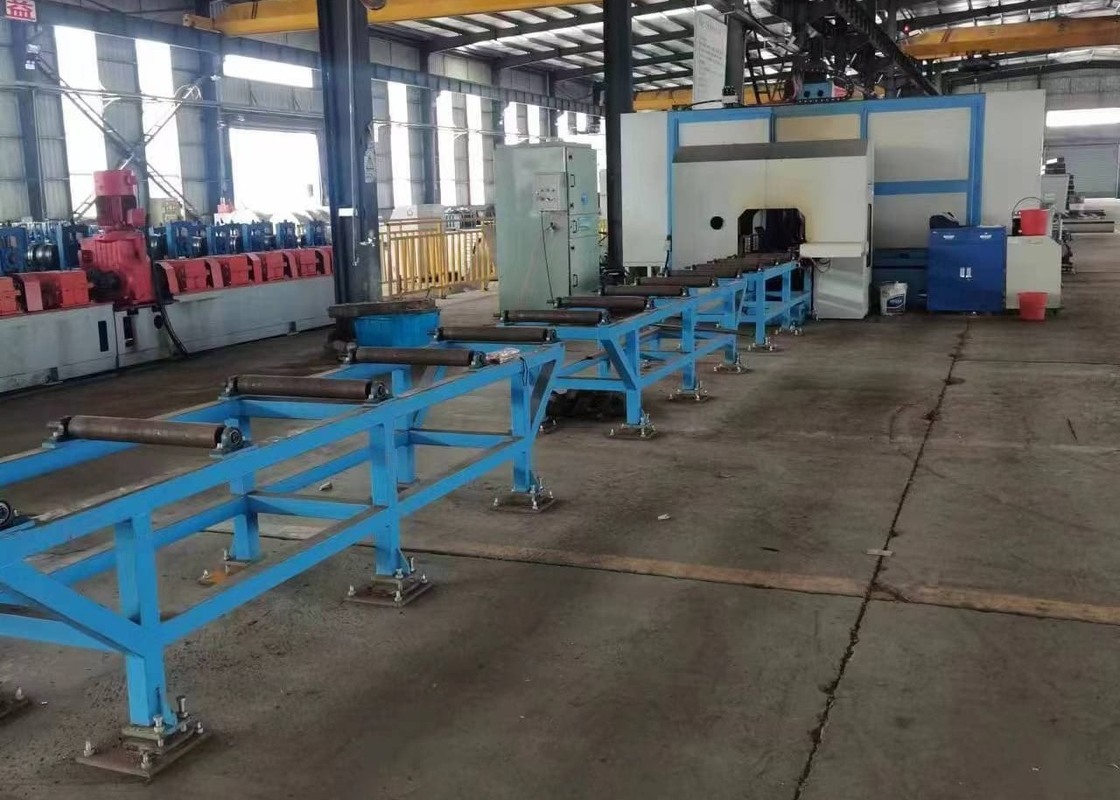

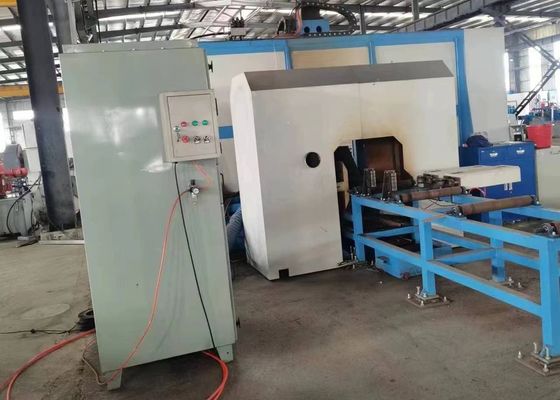

BHD500 Model CNC Stalowe wiercenie kosiarka 3 Magazyny narzędzia Beam Drilling Machine
Zastosowanie:
To urządzenie do wiercenia i znakowania płytek CNC jest przeznaczone przede wszystkim do wykonywania operacji wiercenia, szczelinowania, znakowania i znakowania stali, w tym stali sekcji H, stali kanałowej,i stali kątowejJest on szeroko stosowany w branżach konstrukcji stalowych, takich jak budownictwo budynków, budowa garaży, produkcja wież i inżynieria konstrukcji sieci.
Specyfikacje:
|
Model
|
BHD500/3 |
BHD700/3 |
BHD1000/3 |
BHD1250/3 |
|
H szerokość wiązki
zakres(mm)
|
100 ~ 500 |
100 ~ 700 |
100 ~ 1000 |
100~1250 |
|
H Wysokość belki
zakres(mm)
|
100 ~ 500 |
100 ~ 500 |
100 ~ 500 |
100 ~ 600 |
|
Stalo kanałowe
zakres szerokości(mm)
|
100 ~ 500 |
100 ~ 700 |
100 ~ 1000 |
100~1250 |
|
Stalo kanałowe
zakres wysokości(mm)
|
100 ~ 250 |
100 ~ 250 |
100 ~ 250 |
100 ~ 300 |
|
Maks. element roboczy
grubość(mm)
|
40 |
40 |
80 |
80 |
|
Maks. element roboczy
długość (m)
|
12 lub 15 (nieobowiązkowo) |
|
Węgiel wiertniczyCo to jest?
|
Łącznie 3 wrzutowce, jeden wrzutowiec na górnej jednostce,lewa strona
i prawą stronęodpowiednio
|
|
Otwór w wrotce
wąskie
|
BT1pozycja |
BT1pozycja |
BT1pozycja |
BT1pozycja |
|
Maks.wiercenie
średnica (mm)
|
40 |
40 |
40 |
40 |
|
Silnik węglowymoc
(kW)
|
11 |
11/ 15 |
11/ 15 |
11/ 15 |
|
Prędkość spindala
(r/min)
|
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
100 ~ 3000 |
|
Wykorzystanie spindla
prędkość(m/min)
|
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
0 ~ 10 |
|
Zasięg zasilający osi Xprędkość
(m/min)
|
0~40 |
0 ~ 20 |
0 ~ 20 |
0 ~ 20 |
|
ilość narzędziaczasopismo
|
3 |
3 |
3 |
3 |
|
Czasopismo narzędziowe
rodzaji zdolności
|
Typ wiersza, 3x4 (nieobowiązkowe) |
|
Jednostka oznakowania(nieobowiązkowo)
|
Płyta do pisania, 36 znaków, rozmiar znaków Φ10 mm
|
| System CNC |
Niemiecki, Japoński, Chiński INVT
|
| Metoda chłodzenia |
Spray cooling, wewnętrzne chłodzenie + zewnętrzne chłodzenie |
|
OgólnieWielkość (m)
|
Około 32x5x3.5 |
Około 33x5.5x3.5 |
Około 33x5.5x3.5 |
Około 33x6x3.5 |
| Całkowita moc (kW) |
Około 55. |
Około 55. |
Około 60 |
Około 60 |
Powyższe parametry mogą być dostosowywane i zmieniane zgodnie ze specyficznymi wymaganiami klienta.
1Niezbędny i specjalistyczny sprzęt wiertniczy dla przemysłu konstrukcji stalowych.
2. zdolny do jednoczesnego wiercenia dziur na trzech powierzchniach wiązek H i stali kanałowej, o wysokiej precyzji i wysokiej wydajności.
3. wyposażony w 7 osi CNC, które automatycznie realizują dokładne karmienie i pozycjonowanie.
4. potrafi rozpoznawać rysunki obrabianych elementów w systemie AUTOCAD i DSTV i konwertować je w programy obróbki.
Cechy produktu
1. Maszyna do znakowania dysku hydraulicznego może być opcjonalnie wyposażona.
2. Funkcje automatycznego wyciskania i wyciskania zastępują tradycyjne ręczne wyciskanie. Narzędzia do wyciskania mogą być używane do oznaczania pozycji płyt do następnego procesu spawania na płaszczach i sieciach wiązki H,oszczędzanie czasu i wysiłku przy jednoczesnej poprawie dokładnościMożna również wykonywać tapping na paskach i sieciach wiązki H, co znacząco poprawia wydajność produkcji.
3. zaciskanie obróbki podczas podawania i obróbki, podnoszenie wzdłużne zacisku oraz boczne zaciskanie, mocowanie i rozluźnianie zacisku są zakończone przez układ hydrauliczny,który zapewnia niezawodność sprzętu podczas pracy.
4System sterowania składa się z komputera hosta i PLC, z kluczowymi komponentami z znanych międzynarodowych marek.Dane projektowe strukturalne generowane przez systemy AutoCAD lub TEKLA Structures, takie jak pliki DXF i DSTV, mogą być importowane.
W trakcie demonstracji próbki, CNC wiązki płyty metalowej wiercenia, oznakowania, and shearing machine is able to effectively exhibit its processing performance while operating on standard H-beam samples (characterized by different flange widths and web thicknesses) as well as channel steel samples with diverse dimensionsPróbki przedstawione w tych demonstracjach wyraźnie pokazują zdolność narzędzia maszynowego do dokładnego ustawienia otworów, płynnych nitek,i czytelnych wzorów oznakowania, w ten sposób w pełni ucieleśniając jego wysoką precyzję i niezawodność w rzeczywistych scenariuszach zastosowań.
Szybkie maszyny do wiercenia, znakowania i strzyżenia wiązki H CNC są stosowane głównie w warsztatach konstrukcji stalowych i inicjatywach budowy mostów.wykonuje precyzyjne obróbki drogowe wiązek H stosowanych do ram i konstrukcji nośnych, tworząc w ten sposób solidne podstawy stabilnego montażu konstrukcji stalowych.wprowadza wysokiej dokładności wiercenia na wiązki H, co nie tylko pomaga poprawić integralność konstrukcyjną mostów, ale także umożliwia im skuteczne wytrzymanie długotrwałych obciążeń.Mając wysoką wydajność operacyjną, maszyna zapewnia niezawodne wsparcie dla tych krytycznych obszarów infrastruktury, zapewniając płynne przebieg związanych z nimi projektów.
