40 mm Maksymalna średnica wiertnicza Maszyna do bicia metalu CNC MQL 360-2 (suche chłodzenie) Jednostka chłodzenia wiertarki
Stosowanie produktu:
Ta linia produkcyjna CNC do bicia stali kątowej została opracowana na zamówienie do procesów wiercenia i pieczętowania dużej wielkości, wysokowytrzymałej stali kątowej stosowanej specjalnie w wieżach linii przesyłowych.Wszystkie potrzebne otwory na stali kątowej mogą być precyzyjnie obrobione na tej linii produkcyjnej, który oferuje doskonałą jakość otworów, wysoką dokładność pozycji, a także wyjątkową wydajność produkcji i zaawansowane możliwości automatyzacji.
Główne parametry:
| Model |
ADM2532 |
| Wielkość kąta ((mm) |
140*140*10~250*250*32 |
| Maksymalna długość surowca (m) |
14 |
| Siła oznaczania ((kN) |
1000 |
| Numer grupy znaków |
1 |
| Numer charakteru |
18 |
| Wielkość znaku (mm) |
14*10*19 |
| Zakres dokładnej odległości ((mm) |
50~220 (bez stopni) |
| Liczba wiertarki po każdej stronie |
3 ((2 grupy, łącznie 6) |
| Liczba ostrzy po każdej stronie |
3 |
|
Węgiel wiertniczy
|
BT1pozycja |
| Maksymalna średnica wiercenia (mm) |
Φ40 |
| Maksymalna prędkość obrotowa wrotnika ((r/min) |
6000 |
| Jednostka chłodząca wiertarki |
MQL 360-2 ((chłodzenie na sucho) |
| Pojemność magazynowania oleju w jednostce chłodzącej |
2 l |
| Olej do cięcia |
Oleje do cięcia na bazie olejów roślinnych ((2000-25) |
| zużycie paliwa |
5 ~ 50 ml/h |
| Rodzaj napędu wózka CNC |
Silnik serwokompresorowy AC, napęd z napędem na zestawie i z napędem na zestawie |
| Maksymalna prędkość podawania kąta ((m/min) |
40 |
| Metoda napędu ruchu z ustawieniem osi AB |
Wskazówka ruchu liniowego;serwo silnik AC;krętaczka piłkowa |
| Maksymalna prędkość jazdy głowicy wiertniczej deskorolki ((m/min) |
10 |
| Typ napędu głowicy wiertniczej |
Wskazówka ruchu liniowego;serwo silnik AC;krętaczka piłkowa |
| Maksymalna prędkość podawania głowicy wiertniczej ((m/min) |
14 |
| Metoda pracy ramienia wózka podajnika |
Typ podnoszenia pionowego |
| Liczba cylinderów przewracających się po stronie wyładowania |
4 |
| Metoda chłodzenia stacji hydraulicznej |
Chłodzenie powietrzem |
| Liczba osi CNC |
9 |
| Ciśnienie powietrza ((MPa) |
1 |
| Całkowita moc |
Około 150 kW |
Charakterystyka produktu:

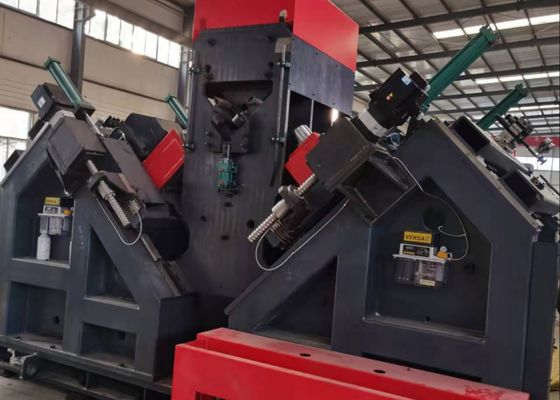

Jednostka wiertnicza kątowa CNC wyposażona jest w sześć zestawów głów wiertniczych CNC, z których trzy zestawy umieszczone są na każdej z dwóch flans stali kątowej.W przypadku otworów o tej samej średnicy i identycznej odległości końcowej na obu flanzach stali kątowej, odpowiednie głowice wiertnicze po obu stronach mogą wykonywać jednoczesne operacje wiertnicze.a głowice wiertnicze wykorzystują cementy z węglowodorówSzybkość cięcia głowic wiertniczych osiąga nawet 200 m/min (w przeciwieństwie do 25-35 m/min w przypadku konwencjonalnych szybkich wiertniczek stalowych), co umożliwia wyjątkowo szybkie obróbki.
Serwo silnik napędza głowicę wiertniczą CNC do ruchów podawania; szybkie podawanie, podawanie robocze i szybkie cofanie wiertarki są sterowane przez system CNC i wykonywane automatycznie.Pozycję wycofywania wiertarki można ustawić za pośrednictwem komputera hosta, co zmniejsza bieg bezczynny i zwiększa wydajność produkcji.Wyprodukowane otwory mają tolerancję średnicy mniejszą niż 0.1 mm i wykończenie powierzchniowe (Ra) mniejsze niż 6,3 μm, zapewniające wysoką jakość obróbki otworów.
(1) Silnik wrotkowy jednostki wiertniczej posiada wysokiej jakości silnik falowy o maksymalnej prędkości obrotowej do 6000 obrotów/min.
(2) Prędkość napędu rury wiertniczej wynosi około 40 m/min (regulowana).
(3) Węgiel i inne części nośne są wytwarzane zgodnie z normami, poddawane są kuwaniu, obróbce cieplnej i badaniom nieniszczącym, co zapewnia wystarczającą wytrzymałość,twardość, odporność na zużycie oraz wysoka wytrzymałość na zmęczenie, aby spełnić wymagania długotrwałego żywienia i operacji rotacyjnych.Węzeł pochodzi z tajwańskich marek, takich jak Jianchun lub Danquan..
(4)W celu zagwarantowania dokładności pracy urządzenia, odchylenie wrotnika musi być mniejsze niż 1/1000 przedziału pod wszystkimi warunkami maksymalnego obciążenia.
(5)Odległość do węzła jest wyposażona w funkcję kompensacyjną regulowaną.
(6)Sprzęgły ruchowe są zainstalowane w górnej i dolnej pozycji granicznej kolinearnego ruchu głowicy napędowej jednostki wiertniczej, służąc jako zabezpieczenia graniczne.
(7) Oprócz zabezpieczenia przełącznika granicznego zainstalowanego na głowicy mocy jednostkowej układ sterujący musi również zapewniać miękką ochronę graniczną dla swoich pozycji granicznych.
Próbki te obejmują szereg wspólnych specyfikacji i wzorów otworów stali kątowej stosowanej w konstrukcji wieży linii przesyłowej.Pozwalają one potencjalnym użytkownikom lub inspektorom na wizualne potwierdzenie funkcjonalności urządzenia, zapewniając w ten sposób konkretne i intuicyjne odniesienia do oceny, czy urządzenie spełnia praktyczne wymagania produkcyjne produkcji wieży linii przesyłowej.
In ultra-high voltage (UHV) transmission line construction—where transmission towers are required to resist extreme weather conditions and heavy loads—this equipment plays a critical role in processing angle steel components for the towers’ main load-bearing frameworksEfektywnie wykonuje operacje wiercenia i pieczętowania stali kątowej stosowanej w korpusie wieży, skrzyżowaniu ramion i innych kluczowych składnikach konstrukcyjnych,zapewnienie wysokiej precyzji wymiarowej i niezawodnej wydajności połączeniaTo z kolei chroni ogólną stabilność strukturalną wież przesyłowych przez cały ich cykl użytkowania.
