500*500mm Maks. Wielkość Szerokość X Wysokość Beams CNC Metal Drilling Shearing Equipment

500*500mm Maks. Rozmiar Szerokość X Wysokość Wyposażenie do wiercenia, cięcia i ścinania metali CNC 10#～40# Kątownik stalowy

Zastosowanie obrabiarki:

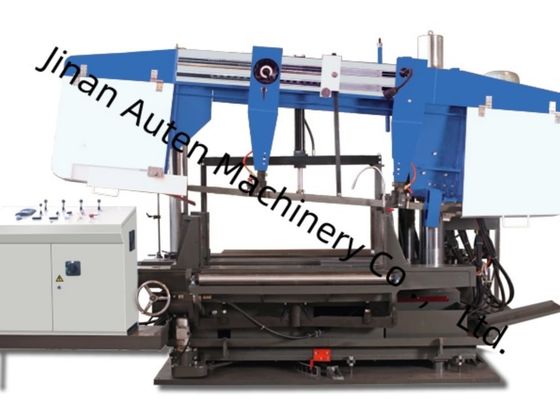

Ta obrabiarka do wiercenia belek CNC I-beam jest przeznaczona głównie do wiercenia, gwintowania i znakowania na stalowych elementach obrabianych, w tym belkach H i kątownikach stalowych. Zawiera trzy szybkie wrzeciona BT40, które są dedykowane do wykonywania operacji wiercenia na trzech odpowiednich stronach stali - z jednym wrzecionem przypisanym do każdej strony. Pasujący magazyn narzędzi rzędowych może pomieścić do 4 rodzajów wierteł o różnych specyfikacjach. To urządzenie charakteryzuje się wysoką wydajnością przetwarzania, doskonałą precyzją, łatwą obsługą i szerokim zastosowaniem w odpowiednich scenariuszach.

Specyfikacje:

Struktura i konfiguracja obrabiarki

Ta linia do wiercenia i cięcia belek H CNC składa się głównie z podstawowych komponentów, w tym jednostki wiercącej, wózka podającego, kanału podającego, kanału rozładowczego, układu chłodzenia, układu hydraulicznego, układu pneumatycznego, układu smarowania, układu elektrycznego i innych niezbędnych części. Obrabiarka wykorzystuje konstrukcję strukturalną, która integruje stałe łoże i ruchomą platformę obrabianego przedmiotu. Ta specyficzna konfiguracja do wiercenia 3D umożliwia wykonywanie zautomatyzowanych przepływów pracy produkcyjnej, poprawiając w ten sposób wydajność operacyjną i zapewniając spójność przetwarzania.

Wiertarka
Wiertarka do blach metalowych składa się głównie z podstawy, łoża obrabiarki, ruchomej prowadnicy, głowic wrzecion, górnego urządzenia dociskowego, bocznego urządzenia mocującego i magazynu narzędzi rzędowych.

Wiertarka do znakowania i cięcia belek jest wyposażona w trzy głowice wrzecion, a mianowicie głowicę wrzeciona po stronie stałej, głowicę wrzeciona po stronie ruchomej i głowicę wrzeciona górnego, które są wykorzystywane do operacji wiercenia odpowiednio w kierunkach poziomym i pionowym. Każda głowica wrzeciona może działać niezależnie, jednocześnie wykonując zadania wiercenia, co znacznie zwiększa wydajność produkcji. Każda głowica wrzeciona jest wyposażona w jeden zestaw szybkich wrzecion mechanicznych BT40; odpowiedni magazyn narzędzi rzędowych może pomieścić maksymalnie 4 wiertła o różnych średnicach (pod warunkiem, że na wrzecionie nie jest zamontowane żadne narzędzie), umożliwiając automatyczne przetwarzanie 4 różnych średnic otworów za pomocą jednego mocowania obrabianego przedmiotu. Posuw wrzeciona jest napędzany przez silnik serwo, umożliwiając szybki przesuw, posuw roboczy i szybkie wycofywanie za pomocą sterowania programem. Tymczasem silnik wrzeciona jest zasilany przez silnik serwo wrzeciona, charakteryzujący się bezstopniową regulacją prędkości z szerokim zakresem prędkości.

Wózek podający
Wózek podający do cięcia i wiercenia belek CNC składa się z kół zębatych, silników serwo i manipulatorów. Manipulator zabezpiecza obrabiany przedmiot i jest uruchamiany przez silnik serwo; pod wpływem mechanizmu listwy zębatej, obrabiany przedmiot jest podawany wzdłuż kierunku X, co gwarantuje precyzję obróbki wzdłużnej operacji wiercenia.

Kanał rozładowczy
Kanał rozładowczy składa się ze wspornika kanału, rolek podporowych i innych powiązanych komponentów i jest specjalnie zaprojektowany do transportu obrabianych przedmiotów, które zakończyły całą procedurę przetwarzania.

W demonstracjach próbek, maszyna do wiercenia, znakowania i ścinania blach metalowych CNC może skutecznie zademonstrować swoje możliwości przetwarzania na standardowych próbkach belek H (o różnych szerokościach kołnierzy i grubościach środnika), a także na próbkach kątowników stalowych o różnych wymiarach. Te wyświetlane próbki wyraźnie ilustrują zdolność obrabiarki do uzyskania dokładnego pozycjonowania otworów, gładkich gwintów i wyraźnych wzorów znakowania - w pełni odzwierciedlając jej wysoką precyzję i niezawodność w praktycznych scenariuszach zastosowań.

Szybka maszyna do wiercenia, znakowania i ścinania belek H CNC jest wdrażana głównie w warsztatach konstrukcji stalowych i projektach budowy mostów. W warsztatach konstrukcji stalowych przeprowadza precyzyjną obróbkę belek H wykorzystywanych do ram i konstrukcji nośnych, kładąc w ten sposób solidny fundament pod stabilny montaż konstrukcji stalowych. W scenariuszach budowy mostów wykonuje precyzyjne operacje wiercenia na belkach H - to nie tylko pomaga zwiększyć integralność strukturalną mostów, ale także umożliwia im skuteczne wytrzymywanie długotrwałych obciążeń. Dzięki wysokiej wydajności operacyjnej, maszyna zapewnia niezawodne wsparcie dla tych krytycznych sektorów infrastruktury, zapewniając płynny postęp powiązanych projektów.
