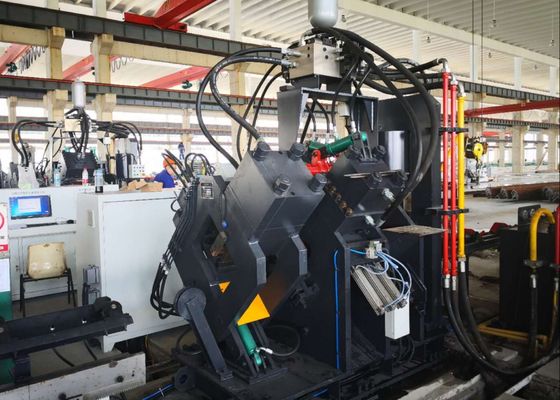

Tryb cięcia pojedynczym ostrzem, linia obrabiarki do wiercenia i cięcia CNC, prędkość podawania 80 m/min dla kątownika
Przemysł zastosowania:
Ta maszyna to specjalistyczne urządzenie zaprojektowane specjalnie do wykonywania operacji wykrawania, znakowania i ścinania kątowników z dużą precyzją. Jest ona dostosowana do spełniania podstawowych wymagań przetwarzania w sektorze wież kątownikowych – branży, w której dokładność komponentów bezpośrednio wpływa na stabilność konstrukcyjną. Poprzez integrację zoptymalizowanej logiki przetwarzania, maszyna zapewnia precyzyjne i wydajne przetwarzanie części kątownikowych, które są kluczowe dla produkcji wież, skutecznie wspierając spójną produkcję wysokiej jakości konstrukcji wieżowych.
Specyfikacje:
| Funkcje |
Wykrawanie, znakowanie, cięcie |
| Rozmiar kątownika (mm) |
Φ40×40×3～Φ140×140×12 |
| Maks. długość surowca (m) |
12 |
| Maks. długość gotowego elementu (m) |
10 |
| Maks. wykrawanie (śr. × gr.) (mm) |
Φ26×12 (Materiał: Q345 510N/mm2) |
| Liczba wykrojników na stronę |
2 |
| Siła wykrawania (kN) |
630 |
| Siła znakowania (kN) |
630 |
|
Siła cięcia (kN)
|
1800 |
| Grupa liter znakowania |
4 |
| Liczba liter w grupie |
12 |
| Wymiar litery (mm) |
14×10×19 |
| Tryb cięcia |
Cięcie pojedynczym ostrzem |
| Osie CNC |
3 |
| Prędkość podawania kątownika (m/min) |
80 |
| Metoda chłodzenia układu hydraulicznego |
Chłodzenie wodne |
| Precyzja przetwarzania |
Zgodnie z GB2694 |
| Funkcja programu |
Wprowadzanie za pomocą klawiatury i interfejsu USB |
| Wymiary (mm) |
28000×6500×2200 |
Skład produktu:
To urządzenie składa się głównie z podstawowych modułów funkcjonalnych, w tym transportera poprzecznego, obrotowego systemu załadunku, transportera podającego, wózka podającego CNC, modułu wykrawania, modułu znakowania, modułu cięcia i transportera rozładunkowego. Integruje również niezbędne systemy wspomagające – takie jak systemy hydrauliczne, elektryczne i pneumatyczne – wraz z innymi pomocniczymi częściami składowymi, tworząc kompletny, skoordynowany zespół przetwarzający, zapewniający stabilną pracę.
Cechy produktu:
1. System sterowania i napędu
Urządzenie wykorzystuje technologię CNC i podawanie napędzane silnikiem serwo, co zapewnia wysoką wydajność operacyjną i stabilną precyzję obrabianego przedmiotu. Wszystkie kluczowe komponenty hydrauliczne, pneumatyczne i elektryczne pochodzą od importowanych dostawców, co zapewnia niezawodne działanie całego systemu.
2. Konfiguracja wykrojników i matryc
Po trzy zestawy wykrojników i matryc są instalowane po każdej stronie, co pozwala na umieszczenie trzech typów wykrojników o różnych średnicach. Pod kontrolą PLC trzy zestawy form mogą osiągnąć synchroniczny ruch w celu dostosowania znaku odniesienia wykrawania, spełniając elastyczne potrzeby przetwarzania.
3. Interfejs człowiek-maszyna i programowanie
Komputer jest wyposażony w interfejs chińsko-angielski, umożliwiający przyjazną dla użytkownika obsługę i obsługuje wyświetlanie rysunków obrabianych przedmiotów. Procesy programowania są uproszczone, a urządzenie może bezpośrednio wykorzystywać dane programowe generowane przez oprogramowanie do trasowania. Podczas edycji programu wystarczy wprowadzić wymiary obrabianego przedmiotu, średnicę otworu, znak odniesienia i ilość obrabianych przedmiotów, co zmniejsza złożoność operacyjną.
4. Wózek podający CNC i sterowanie
Wózek podający CNC jest napędzany silnikiem serwo, a enkoder fotoelektryczny dostarcza informacji zwrotnych w czasie rzeczywistym. Zastosowano system sterowania w pętli zamkniętej, aby dynamicznie regulować ruch wózka, skutecznie zapewniając wysoką precyzję pozycjonowania podczas całego procesu obróbki.
5. Zautomatyzowane procesy i rozładunek
Procesy znakowania, wykrawania i ścinania urządzenia są w pełni zautomatyzowane, minimalizując interwencję ręczną. Wszystkie gotowe elementy kątownikowe mogą być rozładowywane za pomocą pneumatycznego urządzenia obracającego, co skutecznie zmniejsza obciążenie pracą operatorów i poprawia ogólną wydajność produkcji.
6. Konfiguracja i funkcja systemu sterowania
System sterowania składa się z komputera głównego, systemu CNC, silnika serwo, PLC i zewnętrznych czujników detekcji, a także innych komponentów wspomagających. Operacje przetwarzania można uruchomić po prostu wprowadzając wymiary obrabianego przedmiotu, upraszczając procedury operacyjne. Ponadto programy mogą być przechowywane, wybierane, wyświetlane i przesyłane na podstawie numerów obrabianych przedmiotów, ułatwiając elastyczne zarządzanie produkcją.
7. Jednostka znakująca wykorzystuje konstrukcję o zamkniętej ramie, zapewniając doskonałą sztywność w celu utrzymania stabilnej wydajności znakowania. Cztery grupy skrzynek znaków są zamocowane na jednostce znakującej, z możliwością wyboru za pomocą sterowania programem w celu elastycznych potrzeb znakowania. Znak odniesienia znakowania obsługuje dowolne ustawienie, aby dostosować się do różnorodnych wymagań przetwarzania.
Te próbki, które obejmują typowe specyfikacje i scenariusze przetwarzania w przemyśle wież kątownikowych, umożliwiają użytkownikom bezpośrednie sprawdzenie jakości przetwarzania, precyzji i kunsztu urządzenia. Służą one jako namacalna referencja do oceny wydajności urządzenia i jego zgodności z określonymi wymaganiami produkcyjnymi, ułatwiając podejmowanie decyzji opartych na danych dla potencjalnych zastosowań.
W budowie linii przesyłowych bardzo wysokiego napięcia (UHV) – gdzie wieże muszą wytrzymać ekstremalne warunki meteorologiczne i duże obciążenia – to urządzenie odgrywa kluczową rolę w przetwarzaniu elementów kątownikowych, które stanowią główną konstrukcję wież. Niezawodnie wykonuje operacje wiercenia i stemplowania na kątownikach używanych do korpusów wież, poprzecznic i innych kluczowych części konstrukcyjnych, zapewniając precyzyjne wymiary i solidne połączenia w celu ochrony ogólnej stabilności wież.
