700×500mm Szerokość X Wysokość 3D CNC H Beam Drilling Tapping Machine φ5?? φ30 mm średnica otworu

700×500mm Szerokość X Wysokość 3D CNC Wiertarko-Gwintownica do Kątowników i Belek H φ5～φ30 mm Średnica Otworu

Branża zastosowania:

Ta obrabiarka została specjalnie zaprojektowana do wiercenia w stalowych belkach H. Wykorzystuje trzy szybkie, precyzyjne wrzeciona wiertarskie do wiercenia w obrabianym przedmiocie, charakteryzując się wysoką dokładnością obróbki i łatwością obsługi. Jako niezbędne, wysoce wydajne urządzenie w przemyśle konstrukcji stalowych, jest szeroko stosowane w budownictwie, inżynierii mostowej, masztach wieżowych, konstrukcjach kratowych i innych pokrewnych dziedzinach.

Specyfikacje:

Elementy linii wiertarki CNC

Linia wiertarki CNC składa się głównie z podstawowych komponentów, w tym korpusu głównego maszyny, systemu podawania CNC, przenośnika odbiorczego, systemu chłodzenia, systemu hydraulicznego, systemu pneumatycznego, systemu smarowania, systemu elektrycznego i wózka na odpady. Linia produkcyjna przyjmuje strukturę stałego łoża połączoną z ruchomą strukturą przenoszenia przedmiotu obrabianego. Funkcjonalność wiercenia 3D umożliwiona przez tę konstrukcję ułatwia wdrażanie zautomatyzowanych procesów produkcyjnych, wspierając wydajne i spójne operacje produkcyjne.

1. Korpus główny maszyny

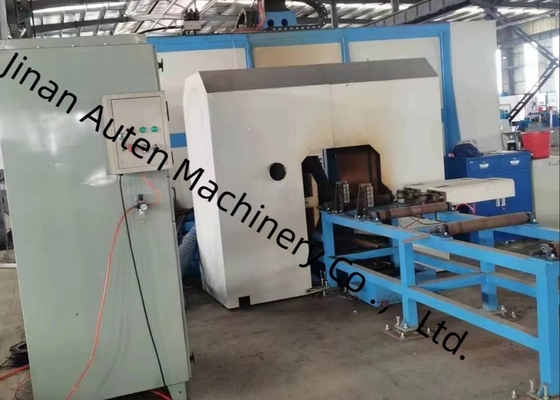

Korpus główny maszyny składa się głównie z podstawy, łoża, ruchomego stołu ślizgowego, głowicy, górnego urządzenia dociskowego, bocznego urządzenia dociskowego i magazynu narzędzi rzędowych. Łoże charakteryzuje się doskonałą sztywnością i stabilnością, co pozwala mu wytrzymać obciążenia i wibracje generowane podczas szybkich procesów obróbki. Ta wydajność konstrukcyjna zapewnia utrzymanie dokładności obróbki obrabiarki podczas operacji.

2. Przenośnik podawczy

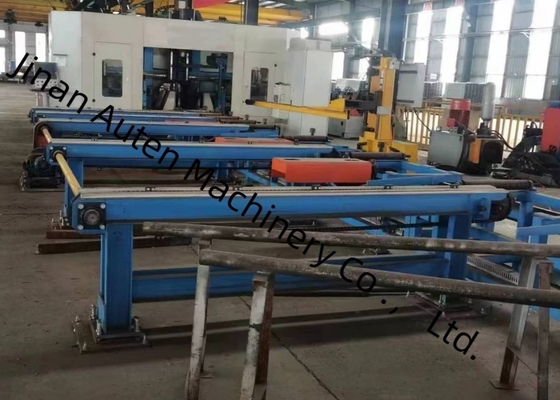

Przenośnik podawczy składa się z podpory przenośnika, rolek podporowych, rolek pozycjonowania bocznego, urządzenia popychającego bocznie i ramy, między innymi komponentami. Kanał podawczy przenośnika jest przeznaczony do przenoszenia przedmiotów obrabianych. Na przednim końcu kanału podawczego zainstalowany jest przełącznik fotoelektryczny, który wykrywa przedni koniec przedmiotu obrabianego, tym samym określając punkt odniesienia obróbki w kierunku X. Urządzenie popychające boczne zaciska przedmiot obrabiany i dociska go do rolek pozycjonowania bocznego, umożliwiając wstępne pozycjonowanie przedmiotu obrabianego w kierunku Y.

3. Wózek podawczy NC

Wózek podawczy NC składa się z kół zębatych, silników serwo i manipulatorów. Manipulator charakteryzuje się doskonałą sztywnością i stabilnością oraz jest w stanie automatycznie podnosić i opuszczać się zgodnie ze specyfikacjami profilu, a także automatycznie zaciskać przedmiot obrabiany. Po tym, jak manipulator zaciska przedmiot obrabiany, wózek jest napędzany przez silnik serwo; pod wpływem mechanizmu zębatki i listwy zębatej, przedmiot obrabiany jest podawany w kierunku X - zapewnia to podłużną dokładność obróbki procesu wiercenia.

Ta obrabiarka jest specjalnie zaprojektowana do wiercenia, gwintowania i znakowania na belkach H, kątownikach i szeregu innych stalowych przedmiotach obrabianych. Obsługuje obróbkę elementów stalowych o różnych specyfikacjach, zapewniając jednocześnie wysoką precyzję i wydajność operacyjną w całym cyklu obróbki. W sesjach demonstracyjnych próbek, na przykład, obrabiarka może skutecznie wykazywać swoje możliwości obróbcze, używając standardowych próbek belek H (o różnej szerokości kołnierzy i grubościach środników) i próbek kątowników o różnych wymiarach. Te wyświetlane próbki wyraźnie ilustrują zdolność obrabiarki do uzyskania dokładnego pozycjonowania otworów, gładkich gwintów i wyraźnych wzorów znakowania - w pełni odzwierciedlając jej wysoką precyzję i niezawodność w praktycznych scenariuszach zastosowań.

Szybka wiertarka CNC do belek H jest wdrażana głównie w warsztatach konstrukcji stalowych i projektach budowy mostów. W warsztatach konstrukcji stalowych przeprowadza precyzyjną obróbkę belek H wykorzystywanych do ram i konstrukcji nośnych, kładąc solidne fundamenty pod stabilny montaż konstrukcji stalowych. W scenariuszach budowy mostów wykonuje precyzyjne operacje wiercenia na belkach H - przyczynia się to do zwiększenia integralności konstrukcyjnej mostów, umożliwiając im wytrzymanie długotrwałych obciążeń. Jej wysoka wydajność operacyjna zapewnia niezawodne wsparcie techniczne dla tych krytycznych sektorów infrastruktury, zapewniając płynny postęp realizacji projektu.
