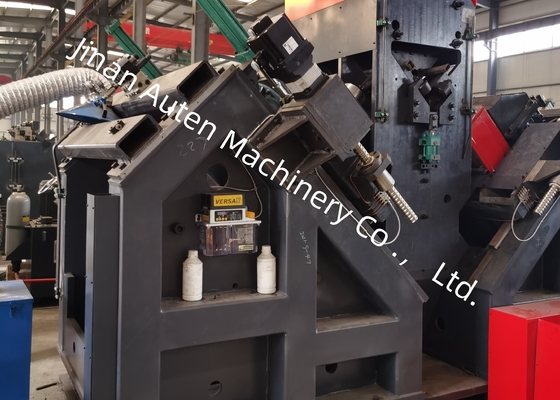

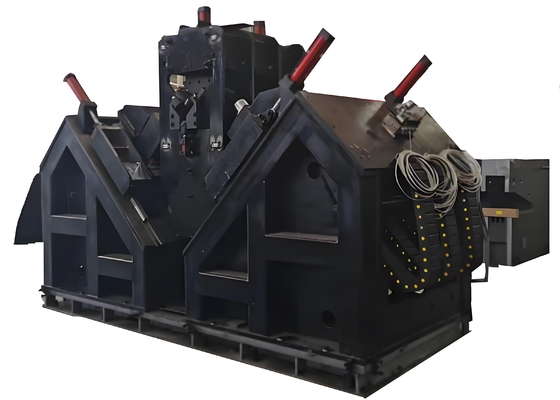

3 wiertarki po każdej stronie CNC kąt wiertniczy i wiertniczy 40m/min Prędkość podawania kąta

Linia do wiercenia i gwintowania kątowników CNC z 3 wiertłami po każdej stronie, prędkość posuwu kątownika 40 m/min

Zastosowanie produktu:

Ta linia produkcyjna została specjalnie zaprojektowana do wiercenia i stemplowania kątowników o dużych rozmiarach i wysokiej wytrzymałości, stosowanych w wieżach linii przesyłowych. Wszystkie wymagane otwory w kątowniku mogą być obrabiane na tej linii, charakteryzującej się doskonałą jakością otworów, wysoką dokładnością pozycjonowania, a także wysoką wydajnością produkcji i zaawansowanymi możliwościami automatyzacji.

Główne parametry:

Cechy produktu:

1. Wrzeciono wiertarskie jest wyposażone w mechanizm automatycznego mocowania narzędzi ze sprężyną talerzową i siłownik hydrauliczny do zwalniania narzędzi, co umożliwia wygodną wymianę trzpieni narzędziowych. Przednia część wrzeciona przyjmuje strukturę uszczelnienia labiryntowego i konstrukcję wodoodporną oraz jest wyposażona w urządzenie kurtyny powietrznej — ta konfiguracja skutecznie zapobiega przedostawaniu się płynu chłodzącego do wnętrza wrzeciona.

2. Linia produkcyjna jest wyposażona w automatyczne urządzenie załadunkowe (składające się z poprzecznego kanału podawczego i obrotowego stojaka załadunkowego), automatyczne urządzenie rozładowcze i automatyczne urządzenie podawcze. Wszystkie otwory i oznaczenia identyfikacyjne stali wymagane na kątowniku mogą być wykonane w jednym przejściu przez linię produkcyjną, bez konieczności interwencji ręcznej podczas procesu obróbki. To nie tylko usprawnia przepływ pracy, ale także znacznie zmniejsza intensywność pracy operatorów.

3. Jednostka znakująca przyjmuje konstrukcję zamkniętą, charakteryzującą się wysoką wytrzymałością konstrukcyjną i stabilną pracą. Jest skonfigurowana z podporą łoża (zamocowaną do podstawy maszyny), ruchomym łożem i hydrauliczną skrzynką znaków z głowicą dociskową. Zgodnie z instrukcjami komputera, operacje znakowania są wykonywane w pozycjach określonych na rysunkach technicznych. Aby rozszerzyć zakres obróbki maszyny, dodatkowo zintegrowano mechanizm regulacji ręcznej. Mechanizm ten umożliwia regulację położenia w dół ruchomego łoża (tj. położenia głowicy znaku), umożliwiając dostosowanie do pozycji znakowania kątowników o różnych specyfikacjach.

Te próbki obejmują różnorodne typowe specyfikacje i układy otworów kątowników stosowanych w wieżach linii przesyłowych. Umożliwiają potencjalnym użytkownikom lub inspektorom wizualne sprawdzenie działania sprzętu, zapewniając w ten sposób namacalne i intuicyjne odniesienia do oceny, czy sprzęt spełnia praktyczne wymagania produkcyjne.

To urządzenie zostało specjalnie zaprojektowane do wiercenia i stemplowania kątowników o dużych rozmiarach i wysokiej wytrzymałości, wykorzystywanych w wieżach linii przesyłowych, i jest szeroko stosowane w różnych scenariuszach w budowie i konserwacji infrastruktury przesyłu energii. W budowie linii przesyłowych bardzo wysokiego napięcia (UHV) — gdzie wieże muszą wytrzymać ekstremalne warunki pogodowe i duże obciążenia — to urządzenie odgrywa kluczową rolę w obróbce elementów kątowników, które stanowią główną konstrukcję wież. Skutecznie realizuje zadania wiercenia i stemplowania kątowników używanych w korpusach wież, poprzecznicach i innych kluczowych elementach konstrukcyjnych, gwarantując precyzyjną dokładność wymiarową i solidne połączenia w celu zapewnienia ogólnej stabilności wież.
