2000～13000mm Długość belki Obrabiarka CNC do wiercenia belek H Silnik serwo 2KW do posuwu wiertła

2000～13000mm Długość belki Maszyna do wiercenia CNC H Beam Silnik serwo 2KW do posuwu wiercenia

Zastosowanie obrabiarki:

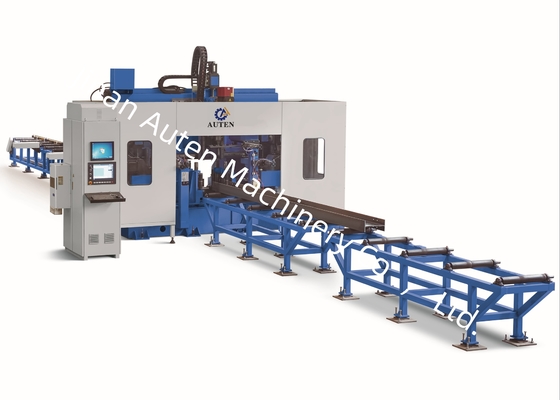

Ta obrabiarka jest przeznaczona głównie do wiercenia, gwintowania i znakowania elementów stalowych, takich jak belki H i kształtowniki. Wykorzystuje trzy szybkie wrzeciona BT40 do wiercenia z trzech stron stali - po jednym wrzecionie na każdą stronę. Odpowiedni magazyn narzędzi rzędowych może pomieścić do 4 specyfikacji wierteł. Charakteryzuje się wysoką wydajnością przetwarzania, wysoką precyzją, łatwą obsługą i szerokim zastosowaniem.

Specyfikacje:

Struktura i konfiguracja obrabiarki

Ta obrabiarka składa się głównie z zespołu wiercącego, wózka podającego, kanału podającego, kanału wyładowczego, układu chłodzenia, układu hydraulicznego, układu pneumatycznego, układu smarowania, układu elektrycznego i innych kluczowych komponentów. Obrabiarka przyjmuje konstrukcję o stałym łożu i ruchomej platformie obrabianego przedmiotu. Ta konfiguracja do wiercenia 3D ułatwia wdrożenie zautomatyzowanych procesów produkcyjnych, zwiększając wydajność operacyjną i spójność.

1. Zespół wiercący

Zespół wiercący składa się głównie z podstawy, łoża obrabiarki, ruchomej prowadnicy, głowicy wrzeciona, górnego urządzenia dociskowego, bocznego urządzenia mocującego i magazynu narzędzi rzędowych.

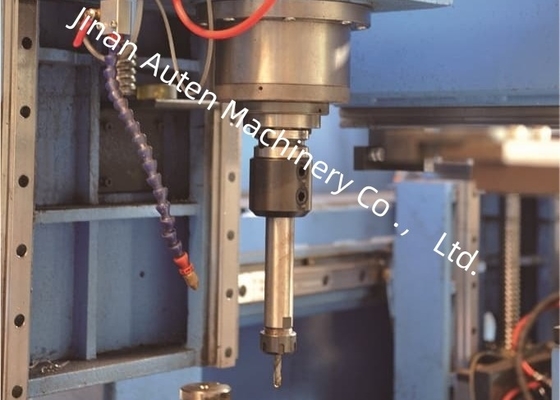

Obrabiarka jest wyposażona w trzy głowice wrzeciona, a mianowicie głowicę wrzeciona po stronie stałej, głowicę wrzeciona po stronie ruchomej i głowicę wrzeciona górnego. Głowice te są odpowiednio używane do wiercenia w kierunku poziomym i pionowym. Każda głowica wrzeciona obsługuje niezależną pracę i może wykonywać zadania wiercenia jednocześnie - ta zdolność do przetwarzania równoległego znacznie zwiększa wydajność produkcji.

2. Wózek podający

Wózek podający składa się z kół zębatych, silników serwo i manipulatorów. Manipulator zabezpiecza obrabiany przedmiot i jest napędzany przez silnik serwo; za pośrednictwem napędu zębatkowego przesuwa obrabiany przedmiot wzdłuż kierunku X. Ta konstrukcja zapewnia dokładność obróbki wzdłużnej operacji wiercenia, kładąc solidne podstawy pod spójną jakość obrabianego przedmiotu.

3. Kanał podający

Kanał podający składa się z wspornika kanału, rolek podporowych, rolek pozycjonujących bocznych, mechanizmów popychających bocznych, prowadnic i innych elementów. Jest przeznaczony do przenoszenia obrabianych przedmiotów. Na przednim końcu kanału zamontowany jest przełącznik fotoelektryczny; przełącznik ten wykrywa przedni koniec obrabianego przedmiotu i identyfikuje odniesienie do obróbki w kierunku X. Rolki pozycjonujące boczne wykonują zgrubne pozycjonowanie obrabianego przedmiotu wzdłuż kierunku Y, podczas gdy mechanizmy popychające boczne dociskają obrabiany przedmiot do rolek pozycjonujących bocznych, aby zapewnić stabilne pozycjonowanie.

Ta obrabiarka jest przeznaczona głównie do wiercenia, gwintowania i znakowania belek H, kształtowników i różnych innych stalowych przedmiotów obrabianych. Jest w stanie przetwarzać elementy stalowe o różnych specyfikacjach, zapewniając zarówno wysoką precyzję, jak i wydajność operacyjną w całym procesie.

Na przykład, w demonstracjach próbek, obrabiarka może skutecznie zaprezentować swoje możliwości przetwarzania na standardowych próbkach belek H (o różnych szerokościach kołnierzy i grubościach środnika), a także na próbkach kształtowników o różnych wymiarach. Te wyświetlane próbki wyraźnie demonstrują zdolność obrabiarki do uzyskania dokładnego pozycjonowania otworów, gładkich gwintów i wyraźnych wzorów znakowania - w pełni odzwierciedlając jej wysoką precyzję i niezawodność w praktycznych scenariuszach zastosowań.

Szybka obrabiarka CNC do wiercenia belek H jest stosowana głównie w warsztatach konstrukcji stalowych i projektach budowy mostów. W warsztatach konstrukcji stalowych wykonuje precyzyjną obróbkę belek H używanych do ram i konstrukcji nośnych, kładąc solidne podstawy pod stabilny montaż. W scenariuszach budowy mostów wykonuje precyzyjne operacje wiercenia na belkach H, co pomaga zwiększyć integralność strukturalną, aby wytrzymać długotrwałe obciążenia. Jej wysoka wydajność operacyjna zapewnia niezawodne wsparcie dla tych krytycznych sektorów infrastruktury.
