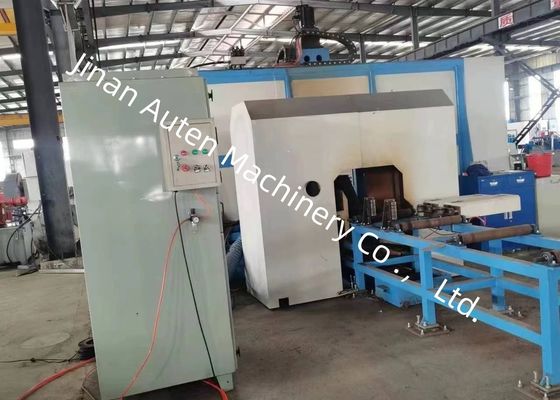

3 szt. Obrabiarka CNC do wiercenia, cięcia i gwintowania dwuteowników, wrzeciono główne, silnik 11kW

3 sztuk Główny wrot CNC I wiązki wiertnicze Cięcie i wyciąganie maszyny 11 kW moc silnika

Stosowanie narzędzi maszynowych:

To narzędzie maszynowe jest przeznaczone głównie do wiercenia, wyciągania i oznakowania stali w kształcie H, stali kanałowej i innych rodzajów stali.o pojemności nieprzekraczającej 10 W, umożliwiające jednoczesne wiercenie na trzech powierzchniach.

Specyfikacje:

Struktura i konfiguracja narzędzia maszynowego:

To narzędzie maszynowe składa się głównie z jednostki wiertniczej, wózka pojemnego, kanału pojemnego, kanału rozładowania, układu chłodzenia, układu hydraulicznego, układu pneumatycznego, układu smarowego,i systemy elektryczneWykorzystuje strukturę z stałym łóżkiem i ruchomym kawałkiem roboczym.

1Wypisuję Channe'a.
Kanał rozładowywania składa się z uchwytu kanału, rolków wspierających i innych elementów służących do przenoszenia części, które zakończyły obróbkę.

2System chłodzenia

Wiertło jest chłodzone za pomocą wewnętrznej metody chłodzenia wrotkiem.

3System hydrauliczny
Jest przeznaczony do zasilania urządzenia zaciskającego przedmiot i cylindra narzędzia.

4System pneumatyczny
Jest wykorzystywany do dostarczania mocy do zaciskania obrabiarków, dmuchania węzłem powietrznym i powiązanych operacji.

5System smarowania
Przyjmuje się połączenie scentralizowanego smaru i ręcznego smaru.Wykorzystuje się scentralizowane urządzenie smarowe do szybkiego i ilościowego smarowania określonych przewodów liniowych i śrub ołowianych, podczas gdy inne punkty smarowania utrzymywane są poprzez ręczne smarowanie.

6. System elektryczny

System sterowania narzędziem składa się z komputera hosta, sterownika PLC i innych komponentów.

Metoda programowania: programy przetwarzania są generowane poprzez wprowadzanie rysunków CAD lub parametrów obróbki za pośrednictwem interfejsu USB lub klawiatury.i przekazywane w dowolnym czasie na podstawie numerów częściNarzędzie obsługuje zarówno ręczne regulacje z niezależnym sterowaniem poszczególnymi parametrami obróbki, jak i automatyczne sterowanie całą sekwencją obróbki.

To narzędzie maszynowe przeznaczone jest głównie do wiercenia, wyciągania i znakowania stali w kształcie H, stali kanałowej i różnych innych typów stali.Może obsługiwać kawałki stalowe różnych specyfikacji, zapewniając precyzyjne i wydajne przetwarzanie.może skutecznie wykazać swoje możliwości przetwarzania na standardowych próbkach stali w kształcie H o różnej szerokości brzyt i grubości pasów, a także próbki stali kanałowej o różnych wymiarach, które wyraźnie pokazują zdolność narzędzia maszynowego do osiągnięcia dokładnej pozycji otworów, gładkich nitek,i wyraźne wzory oznakowania, w pełni ucieleśniając jego wysoką precyzję i niezawodność w praktycznych zastosowaniach.Takie demonstracje próbki stanowią dowód dla klientów w celu oceny wydajności narzędzia maszynowego i jego przydatności do specyficznych wymogów przetwarzania..

Wysokiej prędkości maszyna do wiercenia wiązki CNC H jest głównie stosowana w warsztatach konstrukcji stalowych i projektach budowy mostów.

W obrębie warsztatów konstrukcji stalowych wykonuje precyzyjną obróbkę wiązek H do ram i podłóg, gwarantując stabilne montaż.wykonuje wysoko dokładne wiercenie wiązek H, wzmacniając integralność strukturalną w celu wytrzymania długotrwałych obciążeń.
