Wysokowydajna wiertarka CNC do belek H o długości 2000～13000mm, stal kanałowa 10#～40#
Zastosowanie obrabiarki:
Ta obrabiarka jest przeznaczona głównie do wiercenia, gwintowania i znakowania na stalach w kształcie litery H, stalach kanałowych i innych typach stali. Wykorzystuje trzy szybkie wrzeciona BT40 do wiercenia na trzech powierzchniach stali, po jednym wrzecionie na każdą powierzchnię. Odpowiedni magazyn narzędzi rzędowych może pomieścić do 4 specyfikacji wierteł.
Charakteryzuje się wysoką wydajnością przetwarzania, wysoką precyzją, łatwością obsługi i szerokim zastosowaniem. W związku z tym jest szeroko stosowana w branżach konstrukcji stalowych, w tym w budownictwie, garażach, wieżach i kratownicach.
Specyfikacje:
| Parametr belki H |
Maks. Rozmiar Szerokość x Wysokość |
500×500mm |
| Min. Rozmiar Szerokość x Wysokość |
100×100mm |
| Długość belki |
2000～13000mm |
| |
Stal kanałowa |
10#～40# |
| Wrzeciono główne |
Ilość |
3 |
| Model |
BT40 |
| Moc silnika |
11 kW |
| Prędkość wrzeciona |
100～3000 obr./min |
| Średnica otworu |
φ5～φ30 mm |
| Oś CNC |
Moc silnika serwo osi X |
Około 4,5 kW |
| Moc silnika serwo osi pozycjonowania wiercenia poziomego |
Około 1,5 kW |
| Moc silnika serwo osi pozycjonowania wiercenia pionowego |
Około 3 kW |
| Silnik serwo posuwu wiercenia |
Około 2 kW |
| Magazyn narzędzi |
Ilość |
3 |
| Typ |
Styl rzędowy |
| Pojemność magazynu narzędzi |
4 x 3 |
| Dokładność przetwarzania |
Odchylenie odległości otworu |
Dwa otwory w odległości 1 metra |
±0,5 |
| Dopuszczalna wartość odchylenia wzrasta o ±0,2 mm na każdy dodatkowy 1 metr odległości otworu, a maksimum nie przekracza ±2 mm |
| Odchylenie marginesu końcowego |
±1,0 mm |
Struktura i konfiguracja obrabiarki:

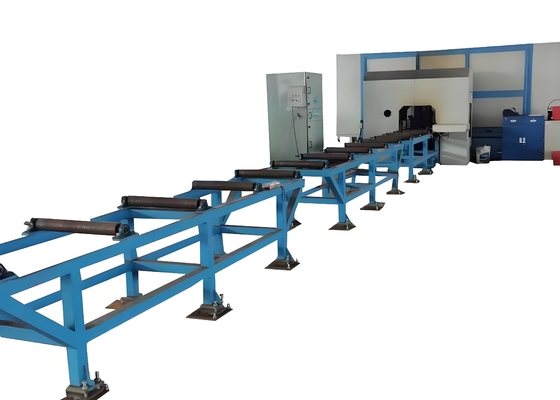

Ta obrabiarka składa się głównie z jednostki wiercącej, wózka podającego, kanału podającego, kanału rozładowczego, układu chłodzenia, układu hydraulicznego, układu pneumatycznego, układu smarowania i układu elektrycznego, między innymi. Obrabiarka przyjmuje konstrukcję z nieruchomym łożem i ruchomym przedmiotem obrabianym. Ta trójwymiarowa konstrukcja wiercąca ułatwia zautomatyzowaną produkcję.
1. Wiertarka

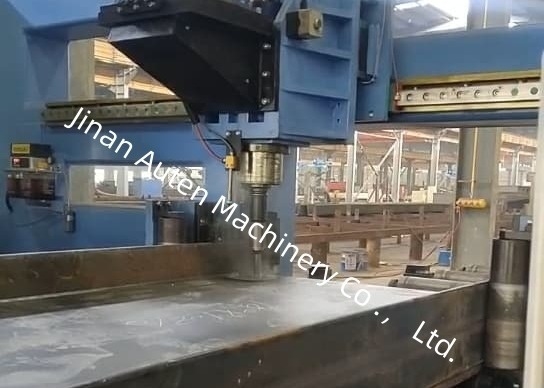

Wiertarka składa się głównie z podstawy, łoża, ruchomej prowadnicy, skrzynki wrzeciona, górnego urządzenia dociskowego, bocznego urządzenia mocującego i magazynu narzędzi rzędowych.
Obrabiarka jest wyposażona w trzy skrzynki wrzeciona: skrzynkę wrzeciona po stronie stałej, skrzynkę wrzeciona po stronie ruchomej i skrzynkę wrzeciona górnego, które są odpowiednio używane do operacji wiercenia w kierunkach poziomym i pionowym. Każda skrzynka wrzeciona może działać niezależnie i wykonywać wiercenie jednocześnie, co znacznie zwiększa wydajność produkcji. Każda skrzynka wrzeciona jest wyposażona w zestaw szybkich wrzecion mechanicznych BT40, a odpowiedni magazyn narzędzi rzędowych może pomieścić maksymalnie 4 wiertła o różnych średnicach (gdy na wrzecionie nie jest zamontowane żadne narzędzie). Umożliwia to automatyczną obróbkę 4 różnych średnic otworów w jednym mocowaniu przedmiotu obrabianego.
2. Wózek podający
Wózek podający składa się z kół zębatych, silników serwo i manipulatorów. Manipulator mocuje przedmiot obrabiany i jest napędzany przez silnik serwo. Poprzez przenoszenie listwy zębatej, przedmiot obrabiany jest podawany w kierunku X, zapewniając dokładność obróbki wzdłużnej operacji wiercenia.
3. Kanał podający
Kanał podający składa się ze wspornika kanału, rolek podporowych, rolek pozycjonujących bocznych, mechanizmów popychających bocznych, listew zębatych i innych elementów. Jest przeznaczony do przenoszenia przedmiotów obrabianych oczekujących na obróbkę. Na przednim końcu kanału zamontowany jest przełącznik fotoelektryczny, który wykrywa krawędź natarcia przedmiotu obrabianego, określając w ten sposób odniesienie obróbki w kierunku X. Rolki pozycjonujące boczne przeprowadzają zgrubne pozycjonowanie przedmiotu obrabianego w kierunku Y, podczas gdy mechanizmy popychające boczne dociskają przedmiot obrabiany do rolek pozycjonujących bocznych, aby zabezpieczyć jego pozycję.
Ta obrabiarka jest przeznaczona głównie do wykonywania operacji wiercenia, gwintowania i znakowania na stalach w kształcie litery H, stalach kanałowych i różnych innych typach stali. Jest w stanie obsłużyć szeroki zakres przedmiotów obrabianych ze stali o różnych specyfikacjach, zapewniając precyzyjną i wydajną obróbkę. Na przykład, w wyświetlanych próbkach, może skutecznie zademonstrować swoje możliwości obróbki na standardowych próbkach stali w kształcie litery H o różnych szerokościach kołnierzy i grubościach środnika, a także na próbkach stali kanałowej o różnych rozmiarach. Te wyświetlane próbki wyraźnie pokazują zdolność obrabiarki do uzyskania dokładnych pozycji otworów, gładkich gwintów i wyraźnych wzorów znakowania, w pełni odzwierciedlając jej wysoką precyzję i niezawodność w praktycznych zastosowaniach. Takie demonstracje próbek stanowią dowód dla klientów, aby zrozumieli wydajność obrabiarki i jej przydatność do ich specyficznych potrzeb w zakresie obróbki.
Wysokowydajna wiertarka CNC do belek H znajduje kluczowe zastosowania w warsztatach konstrukcji stalowych i budowie mostów.
W warsztatach konstrukcji stalowych precyzyjnie przetwarza belki H do ram i podpór, zapewniając stabilny montaż. W przypadku mostów obsługuje wiercenie belek H z dużą dokładnością, zwiększając integralność konstrukcyjną, aby wytrzymać długotrwałe obciążenia. Jej wydajność niezawodnie wspiera te krytyczne sektory infrastruktury.
