| stan: | Nowy | Max. Rozmiar szerokości x Wysokość: | 500×500mm |
|---|---|---|---|
| Min. Rozmiar szerokości x Wysokość: | 100×100mm | Długość wiązki: | 2000 ~ 13000 mm |
| stal kanałowa: | 10#~ 40# | Główny model wrzeciona: | BT40 |
| Motor Powerr: | 11 kW | prędkość wrzeciona: | 100 ~ 3000 r/min |
| Podkreślić: | Maszyna do wiercenia wiązki CNC z serwomotorem 2 kW,Linia wiertnicza wiertniczej H-beam,Maszyna do wiercenia wiązki CNC o rozmiarach 500 × 500 mm |
||
2 kW Servo Motor Wiertniczy Infeed CNC H-Beam Drilling Shearing And Tapping Machine Line 500×500mm Rozmiar
Stosowanie narzędzi maszynowych:
To narzędzie maszynowe jest przede wszystkim przeznaczone do procesów wiercenia, wykrywania i oznakowania materiałów stalowych, takich jak stal w kształcie H i stal kanałowa.Wykorzystuje trzy szybkie wrotki BT40 do wykonywania wiercenia na trzech powierzchniach staliOdpowiedni magazyn narzędzi typu rzędowego może pomieścić do 4 specyfikacji wiertników.
Jest on charakteryzuje się wysoką wydajnością przetwarzania, wysoką precyzją, wygodną obsługą i szeroką zastosowalnością.,wieże i sieci.
Specyfikacje:
| Parametry wiązki H | Maksymalny rozmiar Szerokość x Wysokość | 500 × 500 mm | |
| Min. Rozmiar Szerokość x Wysokość | 100 × 100 mm | ||
| Długość wiązki | 2000 ∼ 13000 mm | ||
| Stalo kanałowe | 10# ¢ 40# | ||
| Główny wrot | /Qty. | 3 | |
| Model | BT1pozycja | ||
| Moc silnika | 11 kW | ||
| Prędkość spindala | 100 ‰ 3000 obrotów/min | ||
| Średnica otworu | φ5??φ30 mm | ||
| Oś CNC | Moc serwomotora osi X | Około 4,5 kW | |
| Siła serwomotora poziomej osi pozycjonowania wiercenia | Około 1,5 kW | ||
| Siła serwomotora pionowej osi pozycjonowania wiertniczej | Około 3 kW | ||
| Serwo silnik do wiertniczego napędu | Około 2 kW | ||
| Czasopismo narzędziowe | /Qty. | 3 | |
| Rodzaj | Styl wiersza | ||
| Pojemność magazynu narzędziowego | 4 x 3 | ||
| Dokładność przetwarzania | Odchylenie odległości do otworu | Dwie dziury w promieniu 1 metra. | ± 0.5 |
| Dopuszczalna wartość odchylenia zwiększa się o ±0,2 mm za każdy dodatkowy metr odległości otworu, a maksymalna nie przekracza ±2 mm. | |||
| Odchylenia końcowe | ±1,0 mm | ||
![]()
1. Maszyna wiertnicza
Maszyna wiertnicza składa się głównie z podstawy, łóżka, ruchomego zjeżdżalnika, pudełka wrotnika, urządzenia do tłoczenia górnego, urządzenia do zaciskania bocznego i magazynu narzędzi rzędowych.

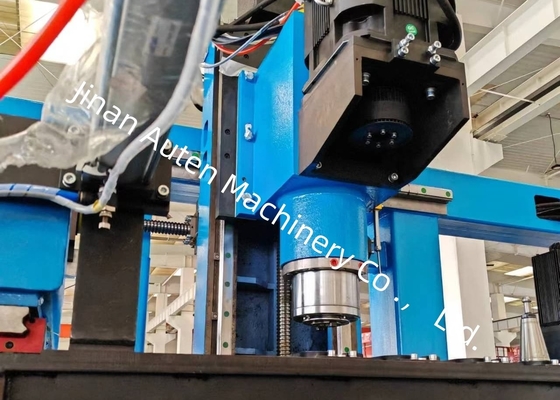

Narzędzie maszynowe jest wyposażone w trzy skrzynki z wrotami: stałą skrzynkę z wrotami bocznymi, ruchomą skrzynkę z wrotami bocznymi i górną jednostkę z wrotami,które są odpowiednio wykorzystywane do operacji wiercenia w kierunku poziomym i pionowymKażda skrzynka z wrotami może działać niezależnie i wykonywać wiercenie jednocześnie, znacząco zwiększając wydajność produkcji.Każde pudełko wrotów jest wyposażone w zestaw szybkich wrotów mechanicznych BT40, a odpowiedni magazyn narzędzi w rzędzie może pomieścić maksymalnie 4 wiertarki o różnej średnicy (jeśli narzędzie nie jest zamontowane na wrzecie).Umożliwia automatyczne przetwarzanie 4 różnych średnic otworów w jednym zacisku obróbki. Węzło jest napędzane przez serwomotor, umożliwiający szybkie napędzenie do przodu, pracy i szybkie ruchy do tyłu za pośrednictwem sterowania programem; silnik węzła jest napędzany przez seromotor węzła,o pojemności przekraczającej 50 W,.
![]()
Każda z tych jednostek jest napędzana przez dwa zestawy serwomotorów w celu osiągnięcia ruchu poziomego i pionowego.z przeniesieniem za pomocą śrub kulkowych i kierowaniem precyzyjnymi przewodnikami walcowania liniowegoPodczas procesu wiercenia urządzenie to prasowuje przedmiot do pracy w dwóch kierunkach:cylinder hydrauliczny napędza mechanizm tłoczenia nad obróbką, aby nacisnąć ją na horyzontalny rolek wspierający, podczas gdy inny cylinder hydrauliczny napędza mechanizm przycisku bocznego do zaciskania obrabiarkę z boku.
![]()

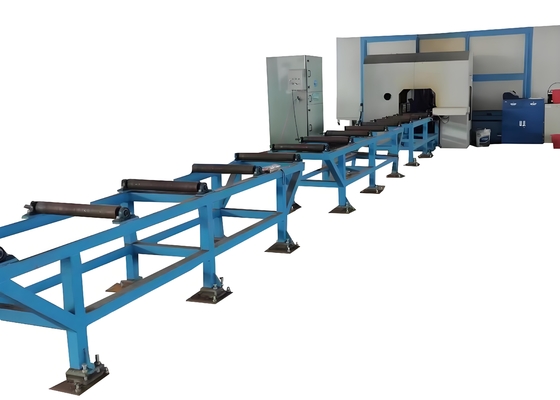

2Kanał zasilający
Kanał zasilający składa się z uchwytu kanału, rolków wspierających, rolków pozycjonujących bok, mechanizmów popychających bok, stojaków i innych komponentów.Jest przeznaczony do przenoszenia części obróbkowych do obróbkiNa przednim krańcu kanału zainstalowany jest przełącznik fotoelektryczny, który wykrywa przedni koniec obróbki i określa odniesienie do obróbki w kierunku X.Rolowce pozycjonowania bocznego wykonują szorstkie pozycjonowanie obrabiarkę w kierunku Y, podczas gdy mechanizmy boczne naciskające wkładają przedmiot do obróbki na rolki boczne do pozycjonowania.
