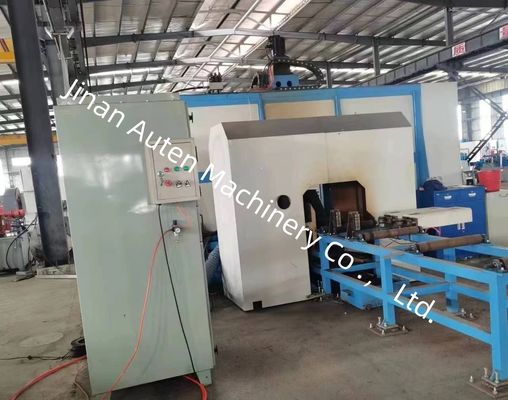

Linia obróbcza do wiercenia, piłowania i gwintowania belek 3D I-Beam i H-Beam CNC z wrzecionem głównym BT40, silnik o mocy 11kW

Linia obróbcza do wiercenia, piłowania i gwintowania belek stalowych typu I i H CNC z wrzecionem głównym BT40, silnik o mocy 11 kW

Zastosowanie obrabiarki:

Ta obrabiarka jest przeznaczona głównie do wiercenia, gwintowania i znakowania elementów stalowych, takich jak stal w kształcie litery H i stal kanałowa. Wykorzystuje trzy szybkie wrzeciona BT40 do wiercenia na trzech powierzchniach stali, po jednym wrzecionie na każdą powierzchnię. Odpowiedni magazyn narzędzi rzędowych może pomieścić do 4 specyfikacji wierteł.

Charakteryzuje się wysoką wydajnością przetwarzania, wysoką precyzją, łatwą obsługą i szerokim zastosowaniem. Jest szeroko stosowana w przemyśle konstrukcji stalowych, w tym w budownictwie, garażach, wieżach i kratownicach.

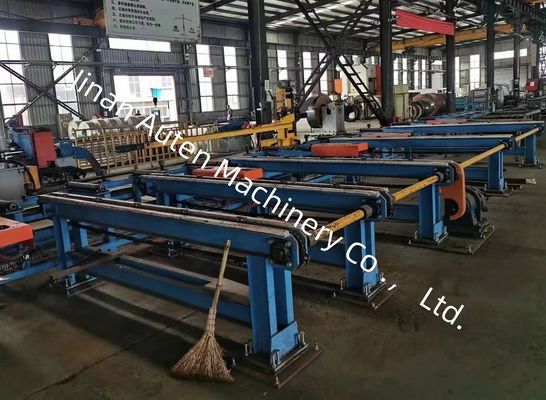

1. Kanał wyładowczy
Kanał wyładowczy składa się z wspornika kanału, rolek podporowych itp. i służy do przenoszenia obrabianego przedmiotu.
2. System chłodzenia
Wiertło jest chłodzone metodą chłodzenia wewnętrznego wrzeciona.
3. System hydrauliczny
Służy do zasilania urządzenia mocującego obrabiany przedmiot i siłownika noża.
4. System pneumatyczny
Służy do zasilania mocowania przedmiotu obrabianego, przedmuchiwania wrzeciona itp.



5. System smarowania
Stosuje się połączenie smarowania centralnego i smarowania ręcznego. Urządzenie centralnego smarowania służy do smarowania niektórych prowadnic liniowych i śrub pociągowych w sposób terminowy i ilościowy, a pozostałe punkty smarowania są smarowane ręcznie.



6. System elektryczny
System sterowania obrabiarki składa się z komputera głównego, PLC itp.
Metoda programowania: Wprowadź rysunki CAD lub parametry obróbki za pomocą interfejsu USB lub klawiatury, aby wygenerować program obróbki. Program obróbki może być przechowywany, wywoływany, wyświetlany i komunikowany w dowolnym momencie zgodnie z numerem części. Obrabiarka może realizować zarówno ręczną regulację, jak i oddzielną kontrolę każdego parametru obróbki, a także automatyczną kontrolę całego procesu.


Specyfikacje:
