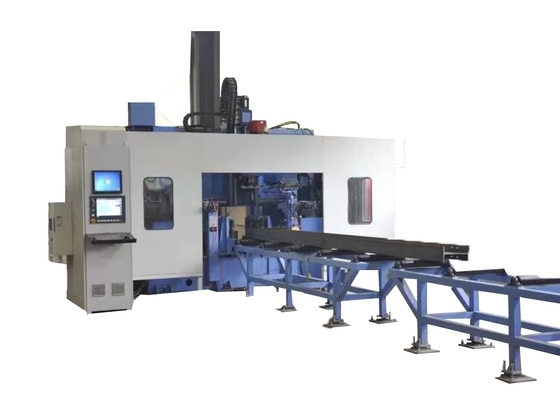

5-30 mm średnicy otworu CNC wiązki wiertnicze Tapping And Marking Machine Line 4 X 3 Row Style Tool Magazine
Stosowanie narzędzi maszynowych:
Urządzenie to jest przeznaczone głównie do wiercenia, wyciągania i oznakowania materiałów stalowych, takich jak stal H-formatowa i stal kanałowa.Wykorzystuje trzy szybkie wrotki BT40 do wykonywania wiercenia na trzech powierzchniach staliOdpowiedni magazyn narzędzi typu rzędowego może pomieścić do 4 specyfikacji wiertników.
Oznacza wysoką wydajność przetwarzania, wysoką precyzję, przyjazną dla użytkownika obsługę i szerokie zastosowanie.i siatki.
Struktura i konfiguracja narzędziowych:
To narzędzie maszynowe składa się głównie z elementów takich jak maszyna wiertnicza, wózek do podawania, kanał do podawania, kanał rozładowywania, system chłodzenia, system hydrauliczny, system pneumatyczny,system smarowania, i system elektryczny.
Narzędzia maszynowe posiadają stałe łóżko i ruchomą strukturę części roboczej, a trójwymiarowe urządzenia wiertnicze z tą strukturą ułatwiają automatyzację produkcji.
1- Pożywialnia.
Pojazd składa się z biegów, silników serwo i manipulatorów.element roboczy jest podawany w kierunku X w celu zapewnienia dokładności obróbki wzdłużnej wiertni.

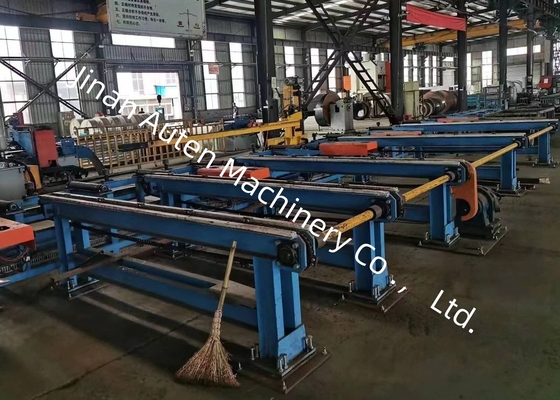

2. Kanał karmienia
Kanał karmienia składa się z uchwytu kanału, rolków wspierających, rolków pozycjonujących boczne, mechanizmów pchnięcia bocznego, stojaków itp. Kanał karmienia służy do przenoszenia przedmiotu do obróbki.Przełącznik fotoelektryczny jest zainstalowany na przednim końcu kanału w celu wykrycia przedniego końca obrabiarkę i określenia odniesienia przetwarzania w kierunku XRulkowanie boczne wykonuje szorstkie ustawienie obrabionego przedmiotu w kierunku Y, a mechanizm boczny naciska przedmiot do rulli bocznej.
Specyfikacje:
| Parametry wiązki H |
Maksymalny rozmiar Szerokość x Wysokość |
500 × 500 mm |
| Min. Rozmiar Szerokość x Wysokość |
100 × 100 mm |
| Długość wiązki |
2000 ∼ 13000 mm |
| |
Stalo kanałowe |
10# ¢ 40# |
| Główny wrot |
/Qty. |
3 |
| Model |
BT1pozycja |
| Moc silnika |
11 kW |
| Prędkość spindala |
100 ‰ 3000 obrotów/min |
| Średnica otworu |
φ5??φ30 mm |
| Oś CNC |
Moc serwomotora osi X |
Około 4,5 kW |
| Siła serwomotora poziomej osi pozycjonowania wiercenia |
Około 1,5 kW |
| Siła serwomotora pionowej osi pozycjonowania wiertniczej |
Około 3 kW |
| Serwo silnik do wiertniczego napędu |
Około 2 kW |
| Czasopismo narzędziowe |
/Qty. |
3 |
| Rodzaj |
Styl wiersza |
| Pojemność magazynu narzędziowego |
4 x 3 |
| Dokładność przetwarzania |
Odchylenie odległości do otworu |
Dwie dziury w promieniu 1 metra. |
± 0.5 |
| Dopuszczalna wartość odchylenia zwiększa się o ±0,2 mm za każdy dodatkowy metr odległości otworu, a maksymalna nie przekracza ±2 mm. |
| Odchylenia końcowe |
±1,0 mm |
