3-stacyjne magazyny narzędziowe 3D CNC do wiercenia, gwintowania i cięcia belek H Φ10 Hydrauliczny moduł znakowania Rozmiar znaków

3 zestawy magazyn narzędziowy 3D CNC H Beam Drilling Tapping And Cutting Machine Φ10 Hydraulic Marking Unit

Cel linii produkcyjnej:

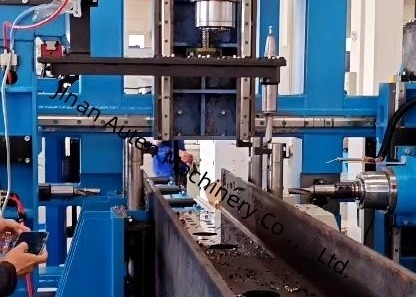

Linia produkcyjna ta jest przede wszystkim przeznaczona do procesów wiercenia, oznakowania, piły i cięcia materiałów stalowych, w tym stali w kształcie H i stali kanałowej.

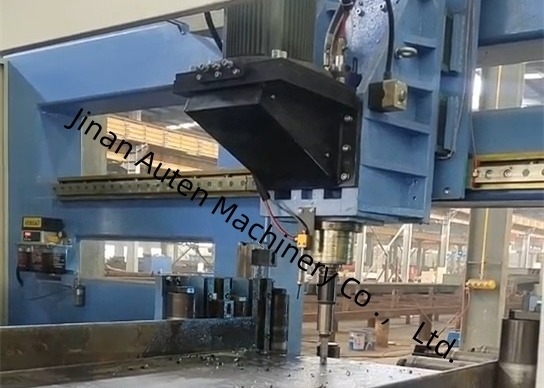

Główna maszyna wiertnicza wykorzystuje 3 szybkie wrotki BT40 do prowadzenia operacji wiertniczych na trzech powierzchniach stali, przy czym jeden wrot jest przeznaczony dla każdej powierzchni.Odpowiedni magazyn narzędzi typu wiersza może pomieścić do 4 specyfikacji narzędziJest on wyposażony w możliwość konwersji rysunków CAD w programy przetwarzania i obsługuje wieloprzewodną pracę synchroniczną, umożliwiającą racjonalną organizację zadań takich jak wiercenie,ruch obróbkiDzięki temu dwa lub trzy z tych zadań mogą być wykonywane jednocześnie, co znacząco zwiększa wydajność produkcji.

Główną maszynę piłowniczą wykorzystuje piła pasmowa do cięcia stali o stałej długości.

Linia produkcyjna ta jest wyposażona w zarezerwowany interfejs komunikacyjny, ułatwiający klientom systematyczne zarządzanie linią produkcyjną.

1. Urządzenie do pisania
Oznacz element obróbki

2System chłodzenia
Do chłodzenia wiertła wykorzystuje się metodę wewnętrznego chłodzenia wrotnika, a także wyposażono w zewnętrzne urządzenie chłodzące.

3System hydrauliczny
Jest używany do zasilania urządzenia do prasowania i typingowania obrabiarków.

4System pneumatyczny
Używany jest do zasilania urządzeń popychających z boku, dmuchania węzłem itp.

5System smarowania

Przyjmuje on połączenie scentralizowanego smarowania i ręcznego smarowania.i ręczne smarowanie jest stosowane w innych punktach smarowania.

6System elektryczny

System sterowania linią produkcyjną składa się z komputera hosta, PLC itp.
Metoda programowania: Wprowadzenie rysunków CAD lub parametrów przetwarzania za pośrednictwem interfejsu USB lub klawiatury do generowania programów przetwarzania.wyświetlane i przekazywane w dowolnym czasie zgodnie z numerem częściLinia produkcyjna może realizować zarówno ręczną regulację i kontrolę każdego parametru przetwarzania oddzielnie, jak i automatyczną kontrolę całego procesu.

GłównySspecyfikacje:
