Zakres średnicy wiercenia 5-30mm 3D CNC do wiercenia, gwintowania i cięcia belek H Linia maszyny Wrzeciono wiertarskie BT40

Zakres średnicy wiercenia 5-30 mm, 3D CNC, linia do wiercenia, gwintowania i cięcia piłą H Beam, wrzeciono wiertarskie BT40

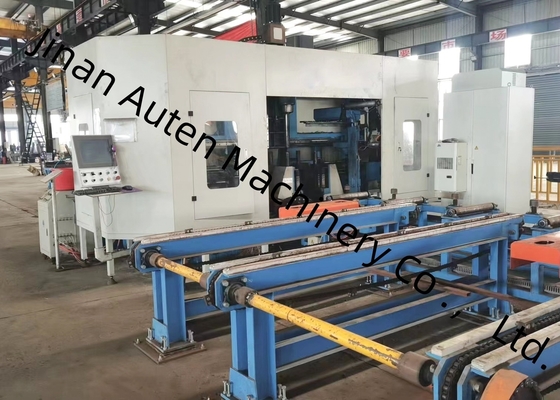

Cel linii produkcyjnej:

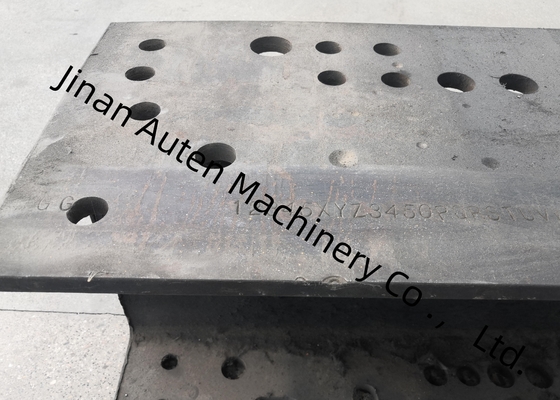

Ta linia produkcyjna jest przeznaczona głównie do wiercenia, znakowania, cięcia piłą i cięcia materiałów stalowych, takich jak stal w kształcie litery H i stal kanałowa.

Główna maszyna do wiercenia wykorzystuje 3 szybkie wrzeciona BT40 do wykonywania operacji wiercenia na trzech powierzchniach stali, z jednym wrzecionem przypisanym do każdej powierzchni. Odpowiedni magazyn narzędzi rzędowych może pomieścić do 4 specyfikacji narzędzi. Jest w stanie konwertować rysunki CAD na programy obróbcze i umożliwiać synchroniczną pracę wielowątkową, co pozwala na racjonalne rozmieszczenie zadań, takich jak wiercenie, przemieszczanie przedmiotu obrabianego, wymiana narzędzi i pozycjonowanie wrzeciona. Umożliwia to jednoczesne wykonanie dwóch lub trzech z tych zadań, co znacznie zwiększa wydajność produkcji.

Główna maszyna do cięcia piłą wykorzystuje piłę taśmową do cięcia stali na ustaloną długość.

Ta linia produkcyjna jest wyposażona w zarezerwowany interfejs komunikacyjny, ułatwiający klientom przyszłe zarządzanie systemem linii produkcyjnej.

1. Trójwymiarowy wózek podający do wiercenia

Składa się z kół zębatych, serwomotorów i manipulatorów. Manipulator ma dobrą sztywność i stabilność, może automatycznie podnosić się i opuszczać zgodnie ze specyfikacjami profilu oraz automatycznie zaciskać przedmiot obrabiany. Po tym, jak manipulator zaciska przedmiot obrabiany, jest napędzany przez serwomotor. Pod wpływem przekładni zębatkowej, przedmiot obrabiany jest podawany w kierunku X, aby zapewnić dokładność obróbki wzdłużnej wiercenia.

2. Trójwymiarowy agregat wiercący

Agregat wiercący składa się głównie z podstawy, łoża, przesuwu mobilnego, skrzynki wrzeciona, górnego urządzenia dociskowego, bocznego urządzenia zaciskowego i magazynu narzędzi rzędowych.

Łoże ma dobrą sztywność i stabilność, może wytrzymać obciążenia i wibracje generowane przez szybką obróbkę i zapewnia dokładność obrabiarki.

Na agregacie wiercącym zamontowane są 3 skrzynki wrzeciona, a mianowicie strona stała, strona mobilna i górna skrzynka wrzeciona, które służą odpowiednio do wiercenia poziomego i pionowego. Każda skrzynka wrzeciona może działać niezależnie lub wykonywać operacje wiercenia w tym samym czasie, co znacznie poprawia wydajność produkcji. Każda skrzynka wrzeciona posiada zestaw szybkich wrzecion mechanicznych BT40, a odpowiedni magazyn narzędzi rzędowych może zainstalować do 4 średnic wierteł (gdy na wrzecionie nie ma narzędzia) i może automatycznie przetwarzać 4 różne średnice otworów, gdy przedmiot obrabiany jest zaciskany jednocześnie.

Posuw wrzeciona jest napędzany przez serwomotor, a szybki posuw do przodu, posuw roboczy i szybki powrót można uzyskać za pomocą sterowania programowego; silnik wrzeciona jest napędzany przez serwomotor wrzeciona, a prędkość jest regulowana bezstopniowo z szerokim zakresem regulacji prędkości.

Trzy zespoły skrzynek wrzeciona są zawieszone na boku łoża, a każdy zespół skrzynki wrzeciona jest napędzany przez dwa zestawy serwomotorów, aby uzyskać ruch poziomy i pionowy skrzynki wrzeciona, który jest napędzany przez śrubę kulową i prowadzony przez precyzyjną prowadnicę liniową toczną. To urządzenie dociska przedmiot obrabiany w dwóch kierunkach podczas procesu wiercenia. Nad przedmiotem obrabianym znajduje się mechanizm dociskowy napędzany cylindrem, który dociska przedmiot obrabiany do rolki podporowej poziomej, a z boku znajduje się mechanizm dociskowy napędzany cylindrem, który dociska przedmiot obrabiany z boku.

3. Trójwymiarowy kanał wyładowczy do wiercenia

Składa się z reduktora, podpory kanału, rolki podporowej, rolki pozycjonującej bocznej, łańcucha itp.
Kanał wyładowczy do cięcia piłą służy do przenoszenia przedmiotu obrabianego po cięciu. Reduktor napędza rolkę podporową, aby przesunąć przedmiot obrabiany wzdłuż kierunku X.

GłówneSpecyfikacje:
