Wysokowydajna wiertarka CNC do belek H 33x5,5x3,3m Rozmiar maszyny 100～3000 obr./min Prędkość wrzeciona

Model BHD700 Wysokowydajna Wiertarka CNC do Belek H 33x5.5x3.3m Rozmiar maszyny Całkowita moc 52kW

Branża zastosowania:

Ta obrabiarka jest przeznaczona głównie do wiercenia w stalowych belkach H. Wykorzystuje trzy szybkie, precyzyjne wrzeciona wiertarskie do wiercenia w obrabianym przedmiocie, charakteryzujące się wysoką dokładnością obróbki i łatwą obsługą. Jako niezbędne urządzenie o wysokiej wydajności w przemyśle konstrukcji stalowych, jest szeroko stosowane w budownictwie, mostach, masztach wieżowych, kratownicach i innych pokrewnych sektorach.

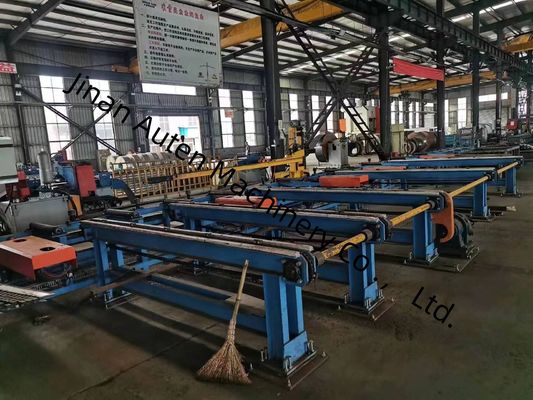

Przenośnik podający:

Składa się z podpory przenośnika, rolki podporowej, rolki pozycjonującej bocznej, urządzenia popychającego bocznego i ramy itp. Kanał podający służy do przenoszenia obrabianego przedmiotu, a na przednim końcu kanału materiałowego zainstalowany jest przełącznik fotoelektryczny do wykrywania przedniego końca przedmiotu obrabianego i określania punktu odniesienia obróbki w kierunku X. Urządzenie popychające boczne dociska przedmiot obrabiany i opiera się o rolkę pozycjonującą boczną, aby zrealizować zgrubne pozycjonowanie przedmiotu obrabianego w kierunku Y.

Wózek podający NC:

Składa się z kół zębatych, serwomotorów i manipulatorów. Manipulator ma dobrą sztywność i stabilność, może automatycznie podnosić się i opuszczać zgodnie ze specyfikacją profilu i automatycznie zaciskać przedmiot obrabiany. Po tym, jak manipulator zaciska przedmiot obrabiany, jest napędzany przez serwomotor. Pod wpływem przekładni zębatkowej, przedmiot obrabiany jest podawany w kierunku X, aby zapewnić podłużną dokładność obróbki wiercenia.

Przenośnik odbiorczy:

Składa się z podpory przenośnika, rolki podporowej itp. Rolka podporowa służy do przenoszenia gotowego przedmiotu obrabianego.

Specyfikacje:
