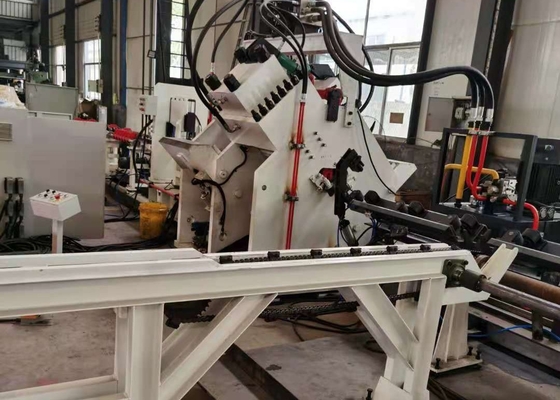

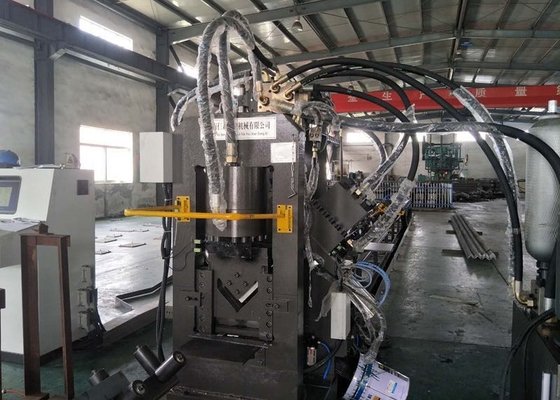

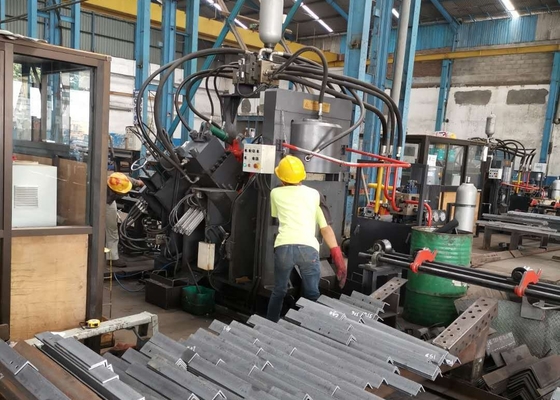

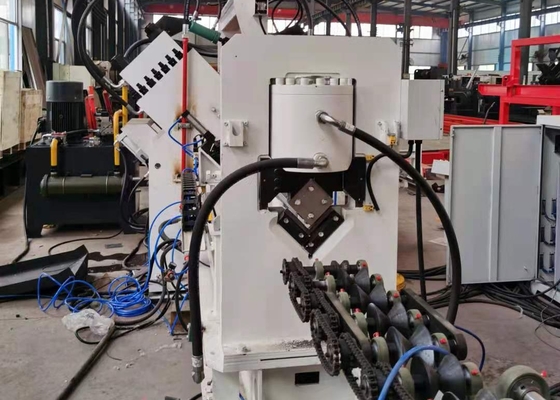

JNC1412 Model Perforacja, oznakowanie, cięcie CNC, kątowa linia maszyny 630/1000KN
Przemysł stosowany:
Maszyna ta jest specjalistycznym sprzętem zaprojektowanym do wykonywania operacji punkcjonowania, oznakowania i obcinania stali kątowej w sektorze wieży stalowej kątowej.
Skład produktu:
Maszyna ta składa się głównie z przenośnika poprzecznego, obracającego się systemu załadunku, przenośnika z napędem, przenośnika z napędem CNC, jednostki przebicia, jednostki oznakowania, jednostki cięcia, przenośnika rozładunkowego,oraz hydrauliczne, systemów elektrycznych i pneumatycznych, między innymi.
Charakterystyka produktu:
1. Zintegrowany z technologią CNC i serwo silnika, zapewniając wysoką wydajność i stałą precyzję obrabiarków.
2Każda strona jest wyposażona w trzy zestawy ciosów i matryc, zdolnych do pomieścienia trzech ciosów o różnej średnicy.Trzy zestawy form mogą poruszać się synchronicznie, aby regulować znamię odbicia.
3. wyposażony w komputer z chińsko-angielskim interfejsem do intuicyjnej obsługi, z możliwością wyświetlania schematów części roboczej.i może bezpośrednio wykorzystać dane programu generowane przez oprogramowanie lofting. Podczas edycji programów należy podać tylko wymiary obrabiarków, średnice otworów, znaki z tyłu i ilość obrabiarków.
4. Pojazd z napędem CNC jest napędzany przez serwomotor, z fotoelektrycznym koderem zapewniającym informacje zwrotne w czasie rzeczywistym.
5Procesy znakowania, przebijania i obcinania są w pełni zautomatyzowane; gotową stal kątową można rozładowywać za pomocą pneumatycznego urządzenia obrotowego, zmniejszając intensywność pracy.
6System sterowania składa się m.in. z komputera hosta, systemu CNC, serwomotora, PLC i zewnętrznych czujników wykrywania.Operacje obróbki rozpoczyna się po prostu poprzez wprowadzenie wymiarów obróbkiDodatkowo programy mogą być przechowywane, wybierane, wyświetlane i przesyłane w oparciu o numery części roboczej.
Informacje dotyczące parametrów
| Model |
JNC1010 |
JNC1412 |
JNC2020 |
| Wielkość kąta (mm) |
40*40*3
100*100*10 |
40*40*3
140*140*12 |
50*50*4
200*200*20 |
|
Max, walka.
Nie, nie, nie, nie.
|
26*10 |
26*12 |
26*20 |
| Siła uderzeniowa (kN) |
630 |
630/1000 |
1000/1200 |
| Siła oznaczania (kN) |
630 |
630/900/1200 |
| Siła cięcia (kN) |
1000 |
900/1800 |
1540/4300 |
| Maksymalna długość plamy (m) |
12 |
12 |
14 |
| Maksymalna długość wyrobu (m) |
10 |
12 |
14 |
| Cioski po stronie |
2 |
2 lub 3 |
3 |
| Grupa liter oznaczających |
4 |
4 |
4 |
| Liczbalistyna grupę |
12 |
| Wielkość znaku ((mm) |
14*10*19 |
| Osi CNC |
3 |
| Tryb cięcia |
Jednorazowe ostrze |
Podwójne lub pojedyncze ostrze |
| Prędkość podania kąta ((m/min) |
80 |
80 |
60 |
| Dokładność obróbki |
Zgodność z GB2694 |
| Tryb programowania |
Wprowadzenie przez klawiaturę, interfejs USB |
| Wymiar całkowity (m) |
Około 28*6,5*2.2 |
Około 29*6,5*2.2 |
Około 32*7*2.35 |
